7.5 Anbaulüfter
Elektrischer Anbaulüfter für zwei Achsen zur Gewährleistung der Nennleistungsausbeute
auch bei schwierigen Umgebungsbedingungen, erforderlich für AX25x6.
Zum Anbau an den bereits im Schaltschrank montierten Servoverstärker die hinteren
Haken in die dafür vorgesehenen Schlitze an der Unterseite des AX2500 einhängen und
den Lüfter vorne mit der Schraube im Gehäuse befestigen. Der elektrische Anschluss fin-
det beim Anbau automatisch statt.
Beachten Sie, dass ein angebauter Lüfter den erforderlichen Freiraum unterhalb
des Gerätes vergrössert (
Þ S. 34)!

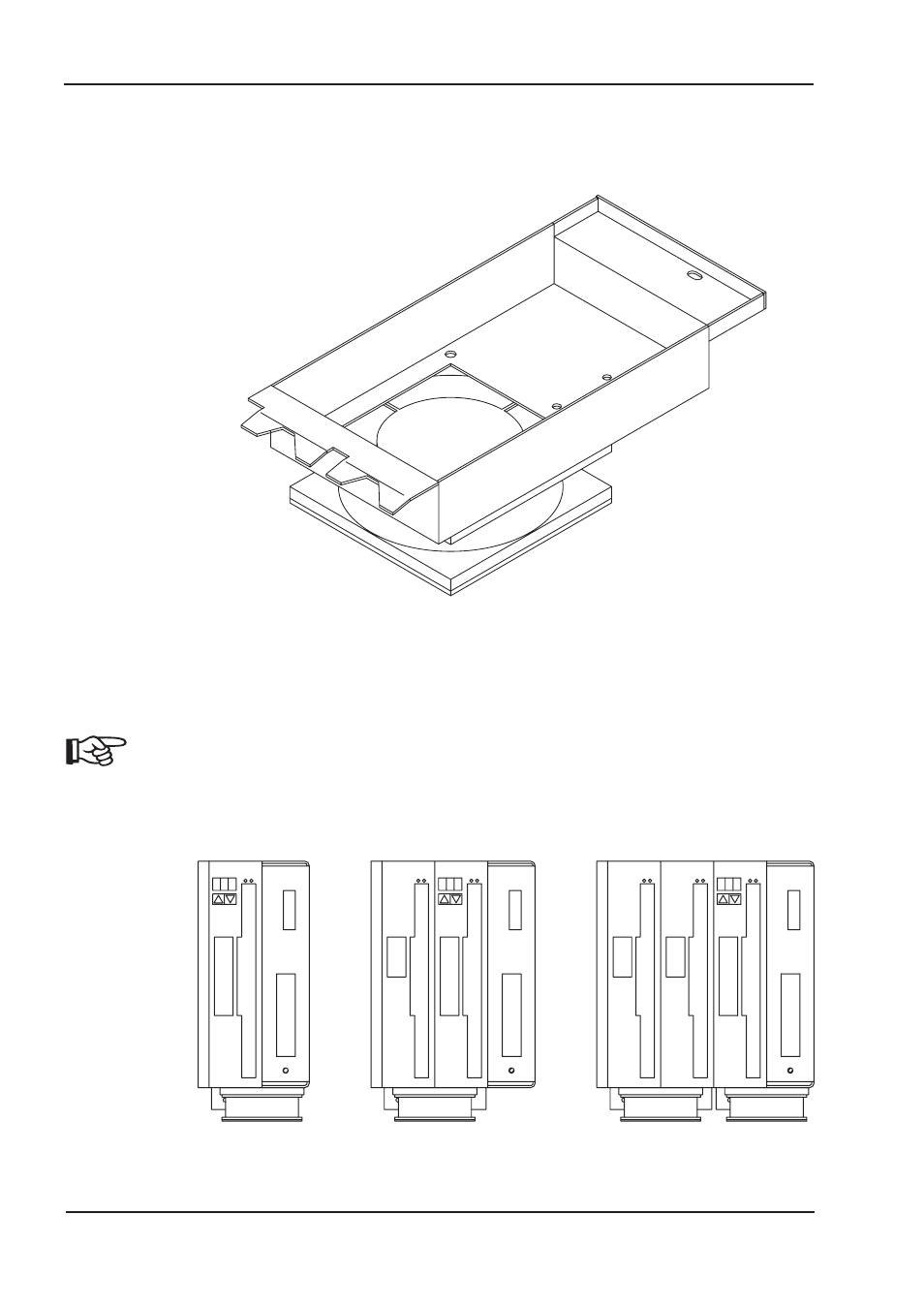

Die Zeichnung unten verdeutlicht, wie der Lüfter zu montieren ist.
Bei einer ungeraden Anzahl von Achsen (inklusive der Master-Achse) muss der Lüfter
auch das Netzteil am Master überdecken.
36 AX2500 Produkthandbuch
Mechanische Installation
06/2007
BECKHOFF
Master allein Master mit 1 Achsmodul Master mit 2 Achsmodulen
