8.14.5.1

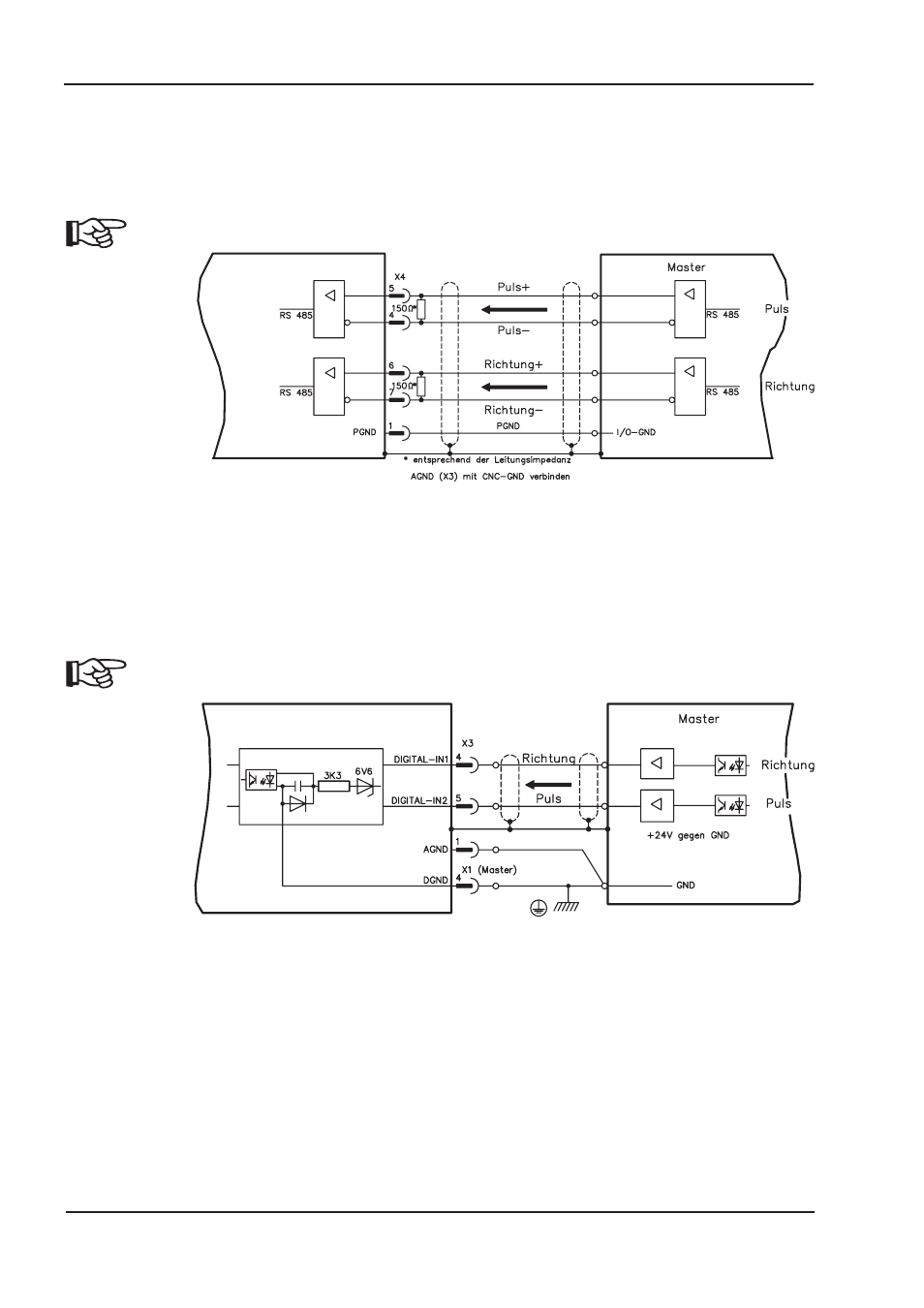

Puls/Richtungsgeber mit 5V Signalpegel (X4)
Anschluss des Servoverstärkers an eine Schrittmotorsteuerung mit 5V Signalpegel. Ver-
wendet wird hierfür der SubD-Stecker X4.
Grenzfrequenz: 1 MHz
AGND (Klemme X3/1) muss mit der Masse der Steuerung verbunden werden!
8.14.5.2
Puls/Richtungsgeber mit 24V Signalpegel (X3)
Anschluss des Servoverstärkers an eine Schrittmotorsteuerung mit 24V Signalpegel. Ver-
wendet werden hierfür die digitalen Eingänge DIGITAL-IN 1 und 2 an Stecker X3.
Grenzfrequenz: 100 kHz
AGND (Klemme X3/1) muss mit der Masse der Steuerung verbunden werden!
60
AX2500 Produkthandbuch
Elektrische Installation
06/2007
