8.3.2
Schirmanschluss an der Frontplatte
40
AX2500 Produkthandbuch
Elektrische Installation
06/2007
BECKHOFF

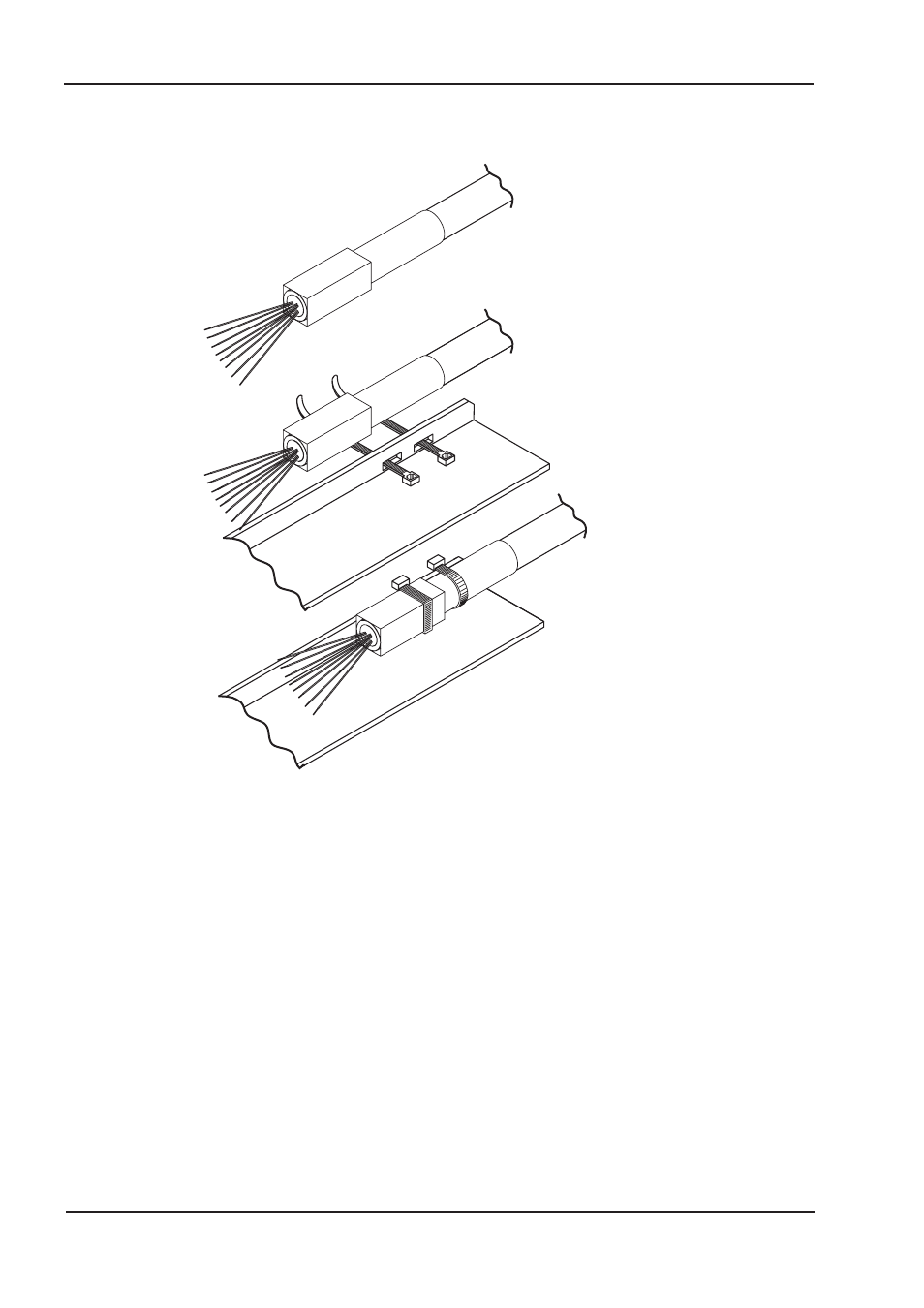

Die vorkonfektionierten Kabel für
den AX2500 sind am
verstärkerseitigen Ende mit einer
Metallhülse versehen, die elektrisch
leitend mit der Abschirmung
verbunden ist.
Ziehen Sie je einen Kabelbinder
durch die Schlitze in der Schirm-
schiene (Frontplatte) des Servo-
verstärkers.
Pressen Sie die Schirmhülse und
den Mantel des Kabels mit den
Kabelbindern fest gegen die
Schirmschiene.
