Seite 59: S.59
8.14.4

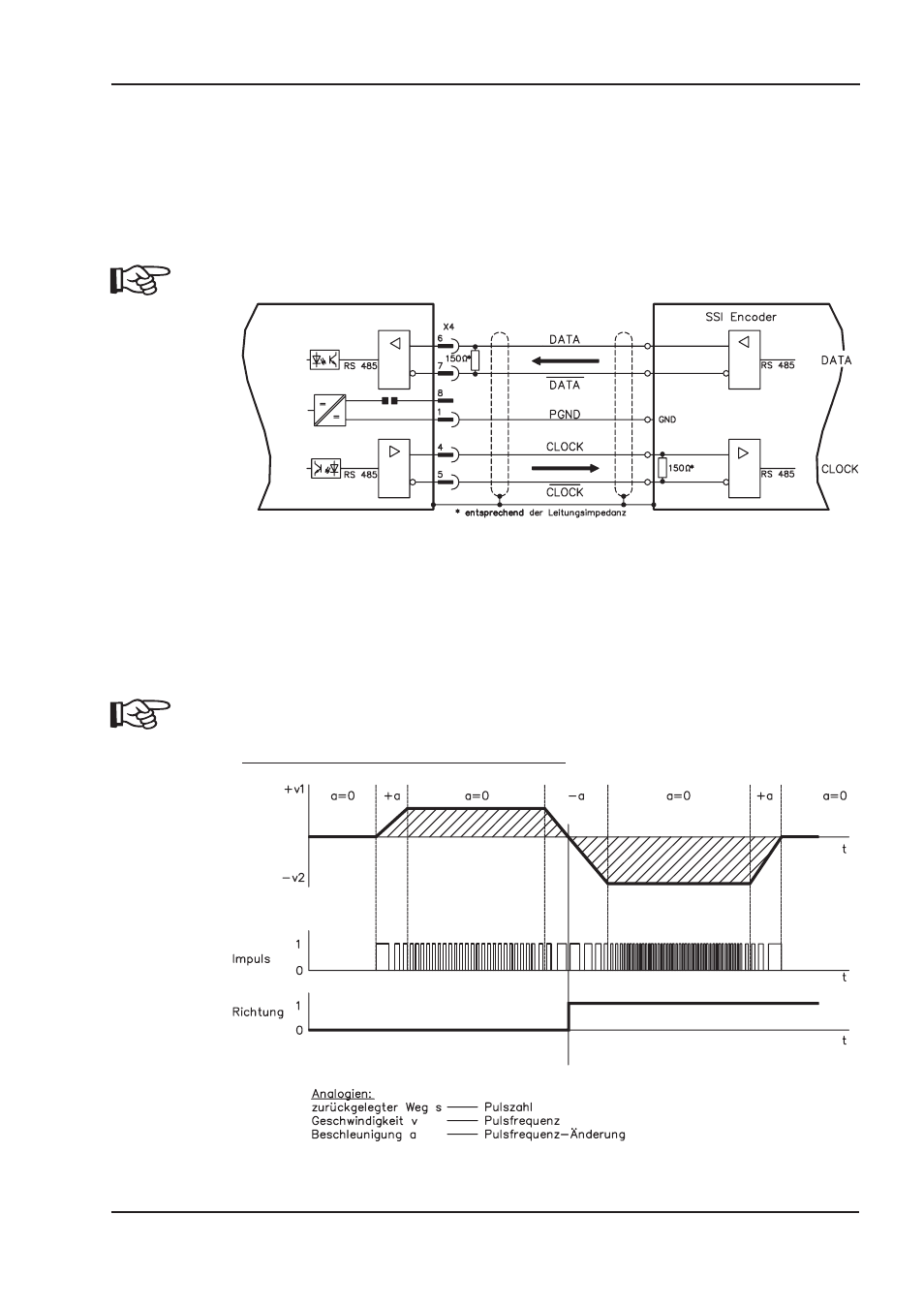

Anschluss an SSI Encoder (X4)
Sie können den AX2500 als Slave von einem synchron serielle Absolutgeber (SSI-Enco-
der) führen lassen (Master-Slave Betrieb). Verwendet wird hierfür der SubD-Stecker X4.
Für Fragen zur Spannungsversorgung des Encoders und bei geplanter Leitungslänge
über 50m sprechen Sie bitte mit unserer Applikationsabteilung.
Grenzfrequenz: 1 MHz
AGND (Klemme X3/1) muss mit der Masse der Steuerung verbunden werden!
8.14.5
Anschluss an Schrittmotor-Steuerungen (Puls-Richtung)
Sie können den Servoverstärker an eine herstellerneutrale Schrittmotor-Steuerung
anschließen. Der Servoverstärker wird mit Hilfe der Inbetriebnahmesoftware parametriert
(elektrisches Getriebe). Die Schrittzahl ist einstellbar, damit kann der Servoverstärker an
die Puls-Richtungs-Signale jeder Schrittmotor-Steuerung angepasst werden. Diverse
Meldungen können ausgegeben werden.
Beachten Sie die Grenzfrequenz! Der Anschluss eines Inkrementalgebers bietet
eine höhere EMV-Störfestigkeit!
Geschwindigkeitsprofil mit Signaldiagramm
AX2500 Produkthandbuch
59
BECKHOFF
06/2007
Elektrische Installation
AX2500
