2.7 Schräger Tascheneingriff (optional)
Die100/68 ist optional mit einer automatischen Eckenmesserstation
ausgerüstet, die ein exaktes Einschneiden der Ecken bei schrägen
Taschen gewährleistet.
Das Maschinenoberteil ist dazu mit ausschaltbaren Nadelstangen
ausgerüstet.
Eckenmesserstation
Die Einstellung der Eckenmesser bezüglich der Taschenlänge ist
programmierbar und geschieht durch einen Schrittmotor.
Die schrägen Taschenecken ergeben sich aus den in 1 mm Schritten
programmierbaren Nahtversatz der beiden Nahtreihen.
Der programmierbare Einschnitt der Taschenecken, einstellbar über
zwei Schrittmotoren, ist für Nahtanfang und -ende frei wählbar und
beträgt maximal +/- 10 mm relativ zur zweiten Naht.
Die Eckenmesser sind in ihrem seitlichen Abstand zur Naht manuell
justierbar.
Der gesamte Einheit ist ausklappbar, um Einstell- und Servicearbeiten
zu ermöglichen.

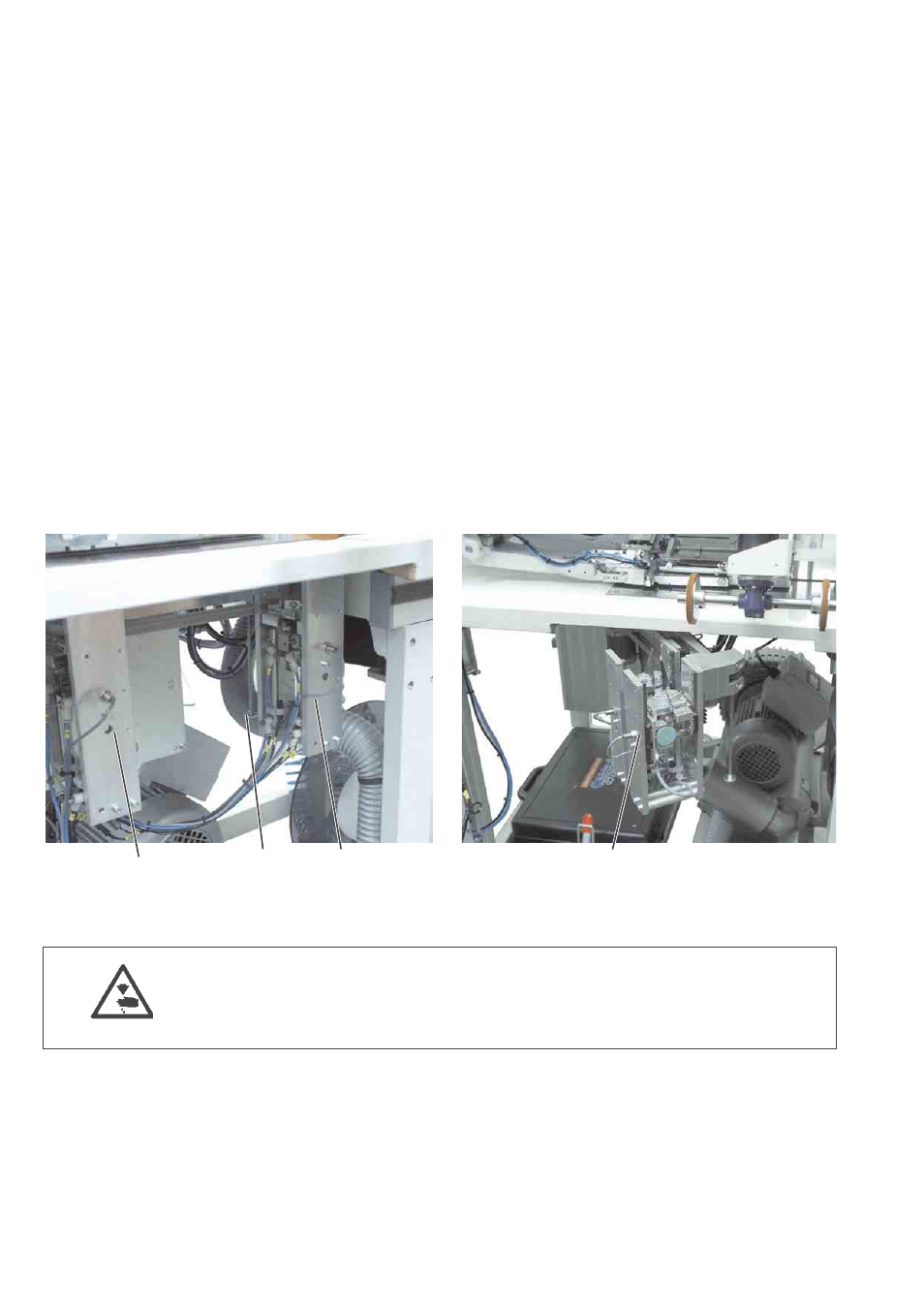

2.7.1 Eckenmesserstation aus- / einschwenken
Die Eckenmesserstation 1 kann komplett ausgeschwenkt werden.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Eckenmesserstation nur bei ausgeschalteter Nähanlage
ausschwenken.
Eckenmesserstation ausschwenken
–
Hinteren Eckenmesserbock 3 (Nahtanfang) nach links schieben.
– Arretierung 2 nach unten ziehen.
– Eckenmesserstation 1 nach links ausschwenken.
Die Messer sind für Einstell- und Servicearbeiten zugänglich.
14
1 3 2 1
