Beisler 100-68 Benutzerhandbuch
Seite 83

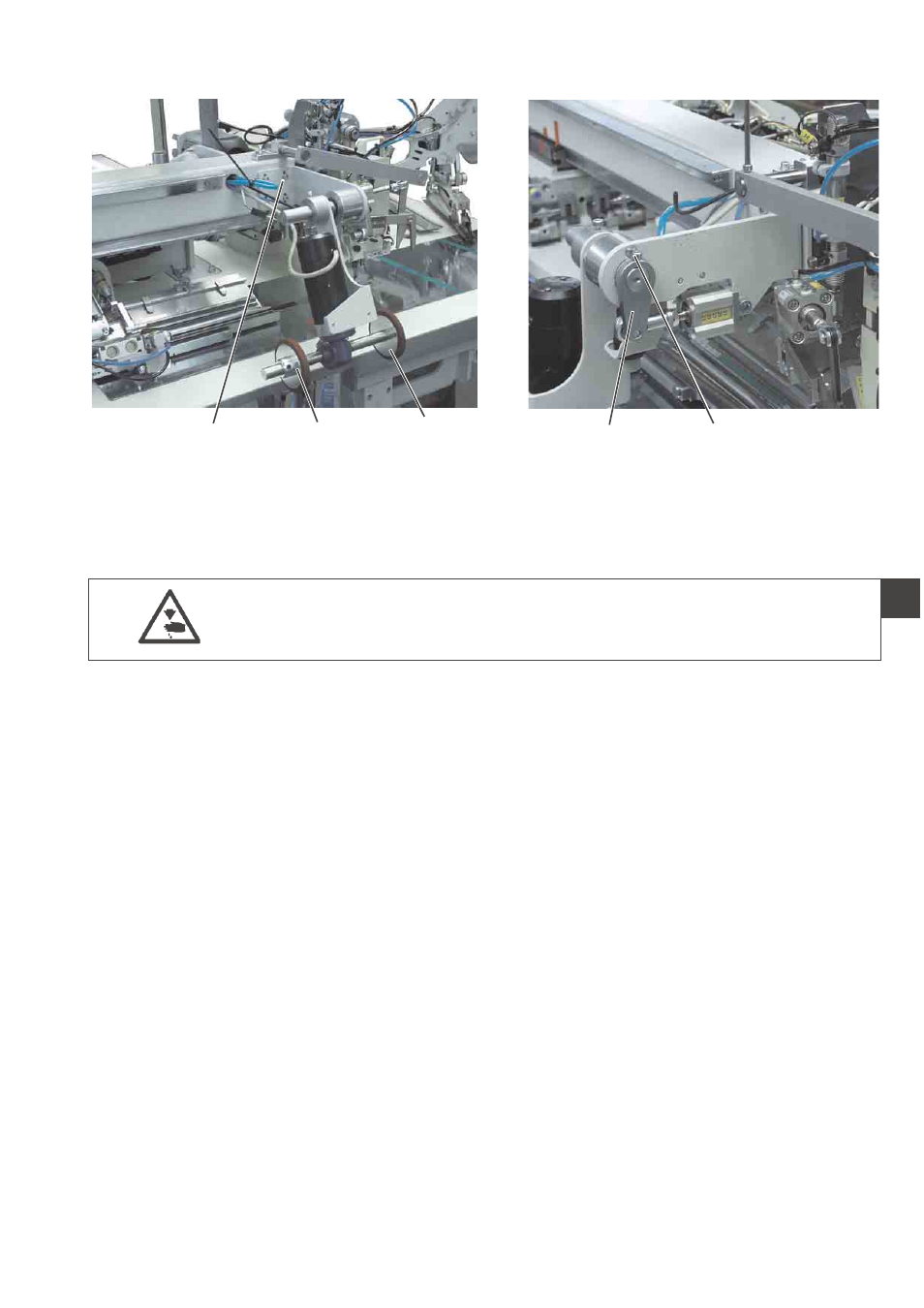

12.2 Ausroller
Der Ausroller wird bei Hosenverarbeitung separat eingesetzt.
Bei Sakkoverarbeitung wird der Ausroller in Kombination mit dem
Überwurfstapler eingesetzt.
Die Transportrollen 1 und 2 fördern das Nähteil in die Stapleröffnung
des Überwurfstaplers, damit es gleichmäßig gestapelt wird.
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Ausroller nur bei ausgeschaltetem Hauptschalter einstellen.
Die Transportrollen müssen parallel zur Tischplatte und
Tascheneingriffsmitte ausgerichtet sein.
Höhe der Transportrollen einstellen
Beide Transportrollen 1 und 2 sollen im abgesenktem Zustand auf der
Tischplatte gleichmäßig aufliegen.
–
Schraube 4 lösen.
–
Betätigungshebel 5 so verschieben, dass beide Rollen mit leichtem
Druck auf der Tischplatte aufliegen.
–
Schraube 4 festschrauben.
Einstellen der Drosselventile
–
Absenk- und Anhebgeschwindigkeit an den Drosselventilen 1 und 2
einstellen.
Die Absenkgeschwindigkeit soll zügig, aber nicht schlagartig
erfolgen.
Drosselventil 1
= Absenkgeschwindigkeit
–
Drosselventil 2
= Anhebgeschwindigkeit
3
43
3
2
1
5
4
