2. Transportwagen

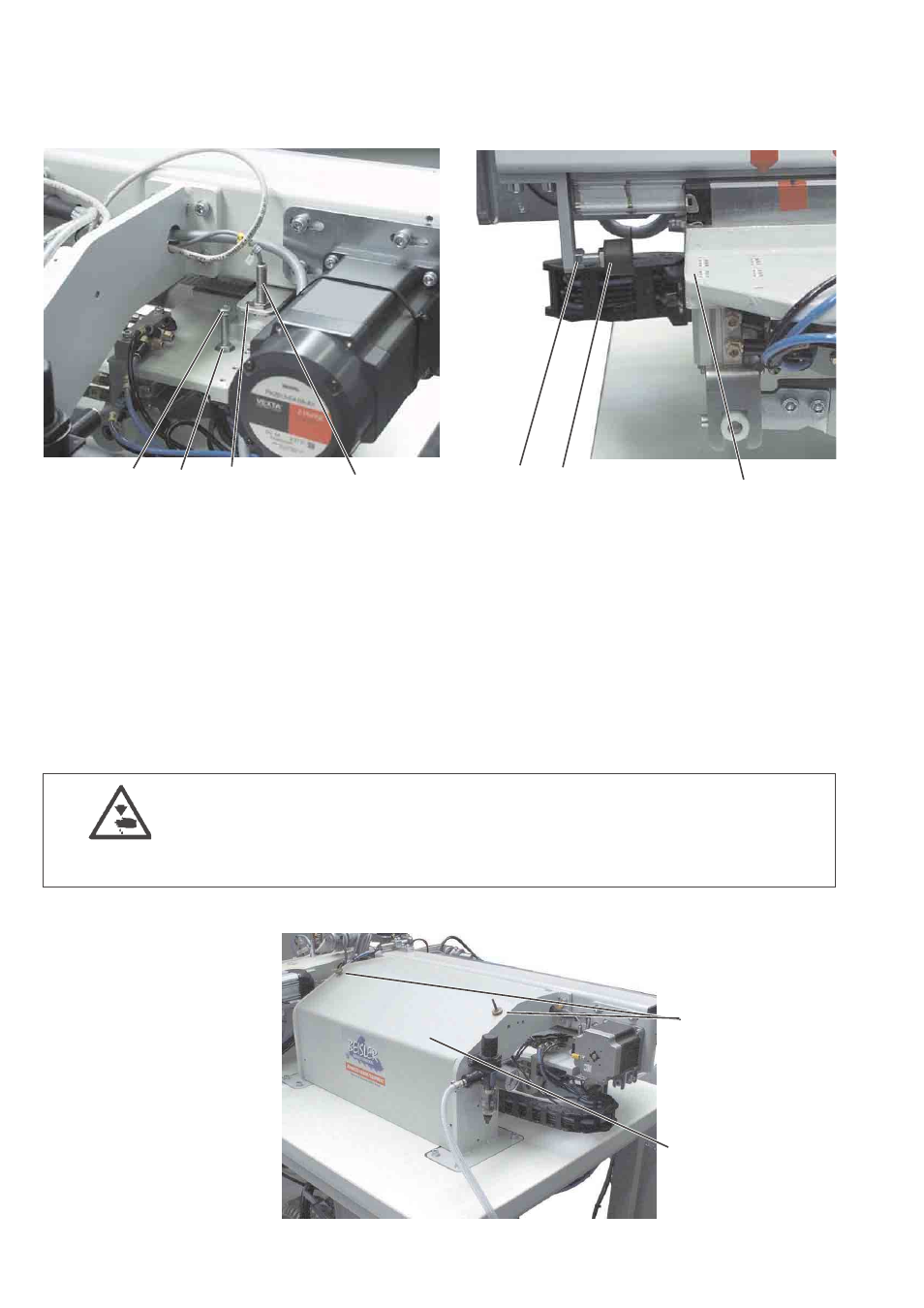

2.1 Hintere Endstellung
Regel und Kontrolle
Der Schalter 1 bestimmt die hintere Endstellung des Transportwagens.
Er muss im Langloch 2 immer ganz hinten stehen.
Steht der Transportwagen in seiner Endstellung, muss zwischen dem
Endschalter 1 und der Schaltschraube 4 ein Abstand von 1 mm
vorhanden sein.
Wenn der Transportwagen so weit zurück gefahren ist, dass die
Schaltschraube 4 zentrisch unter dem Schalter 1 steht, muss ein
Abstand von 2 mm zwischen Transportwagen 5 und Anschlag 6
bestehen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Schalter und Anschlag für die hintere Endstellung des
Transportwagens nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
6
4 3 2 1 7 6 5
8
9
