8. Messer zum Einschneiden der Ecken
Vorsicht Verletzungsgefahr!
Nicht in den Bereich der Eckenmesser greifen.
Die hochschnellenden Eckenmesser können schwere
Schnittverletzungen verursachen.
Einstellarbeiten bei laufender Nähanlage nur unter größtmöglicher
Vorsicht durchführen.
8.1 Voreinstellung

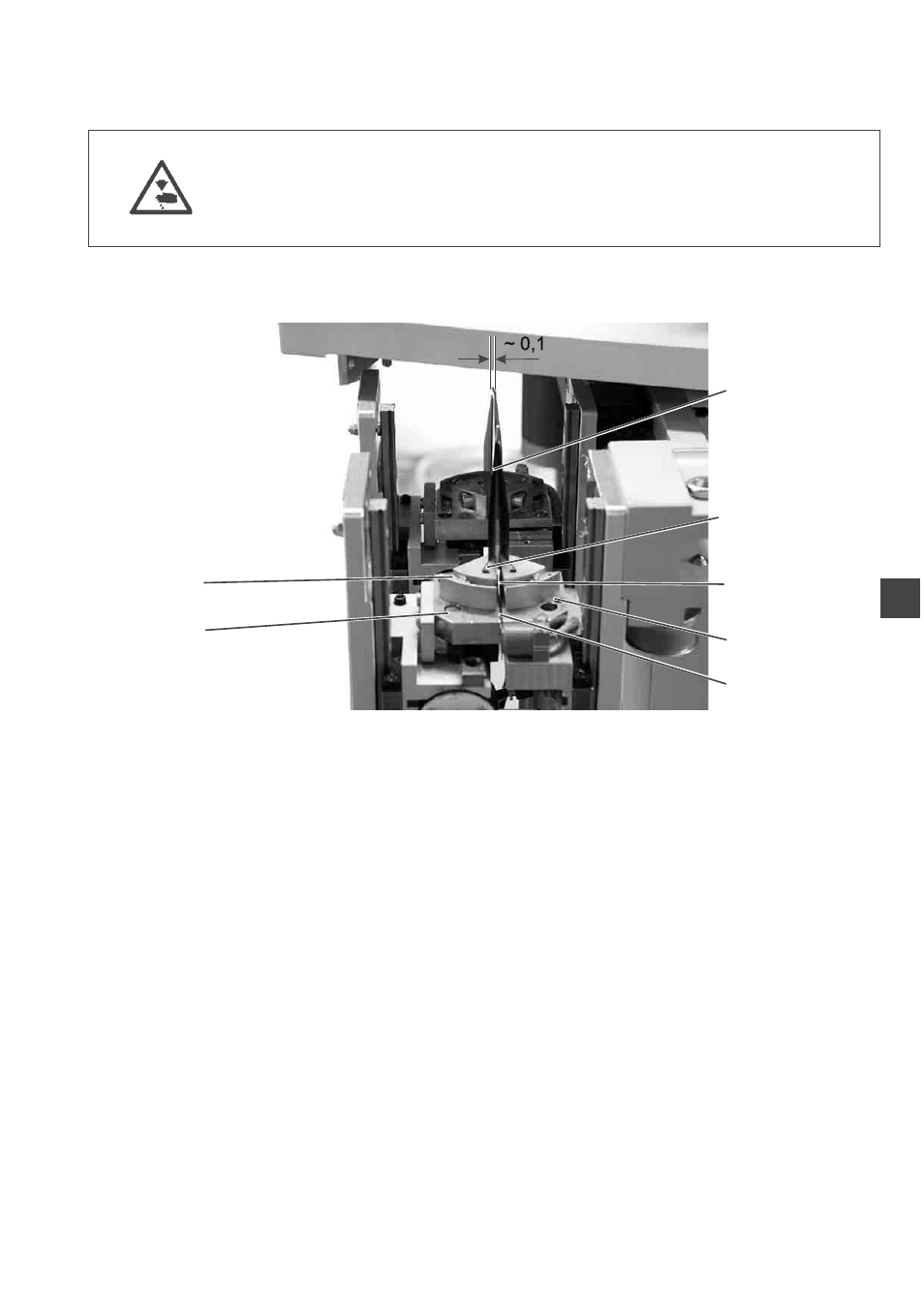

Um die Lage der Eckenmesser 1 genau einstellen zu können, werden
alle vier Eckenmesser zunächst in eine Grundstellung gebracht.
–
Schraube 6 lösen.
– Eckenmesserhalterung 2 so verdrehen, dass die Stirnseite 3 in
einer Flucht mit der Stirnseite 4 des Messerbockes 5 steht.
– Schraube 6 festdrehen.
– Die anderen drei Messerhalter wie beschrieben einstellen.
– Madenschraube 7 so einstellen, dass die Schneiden der
gegenüberliegenden Messer einen Abstand von 0,1 - 0,3 mm
aufweisen.
– Madenschraube 7 nach rechts: Messer dichter zusammen.
– Madenschraube 7 nach links: Messer weiter auseinander.
– Die anderen Messer genauso einstellen.
3
33
6
5
1
2
3
7
4
