Beisler 100-68 - Handbuch (Seite 58)

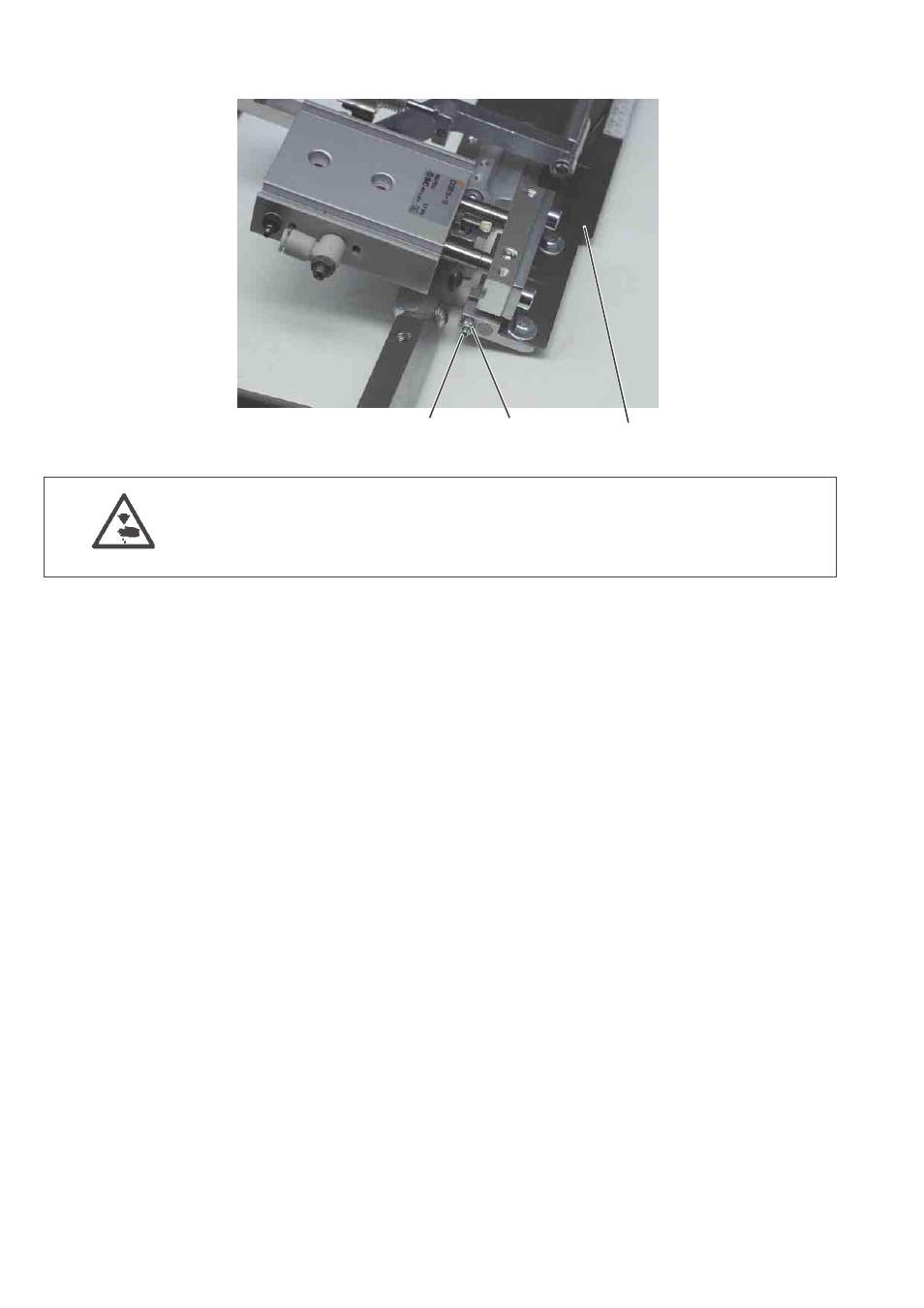

3.5.3 Faltschieber anpassen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Faltschieber nur bei ausgeschalteter Nähanlage prüfen und einstellen.
Regel und Kontrolle
Die Drehbewegung des Faltschiebers 1 muss gewährleistet sein, damit
er sich auf die Stärke des zu vernähenden Materials automatisch
einstellen kann.
Axial darf der Faltschieber 1 kein Spiel haben.
–
Prüfen, ob der Faltschieber 1 in seiner Halterung seitliches Spiel
hat.
Korrektur
–
Kontermutter 2 lösen.
– Mit Inbusschraube 3 den Faltschieber so verstellen, dass er kein
Spiel hat, aber auch nicht schwergängig dreht.
– Kontermutter 2 festdrehen.
18
3 2 1
