3.6.2 Öffnungsweg der Pattenklammer
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Pattenklammer bei eingeschalteter Nähanlage nur unter größter
Vorsicht prüfen und einstellen.
Regel und Kontrolle

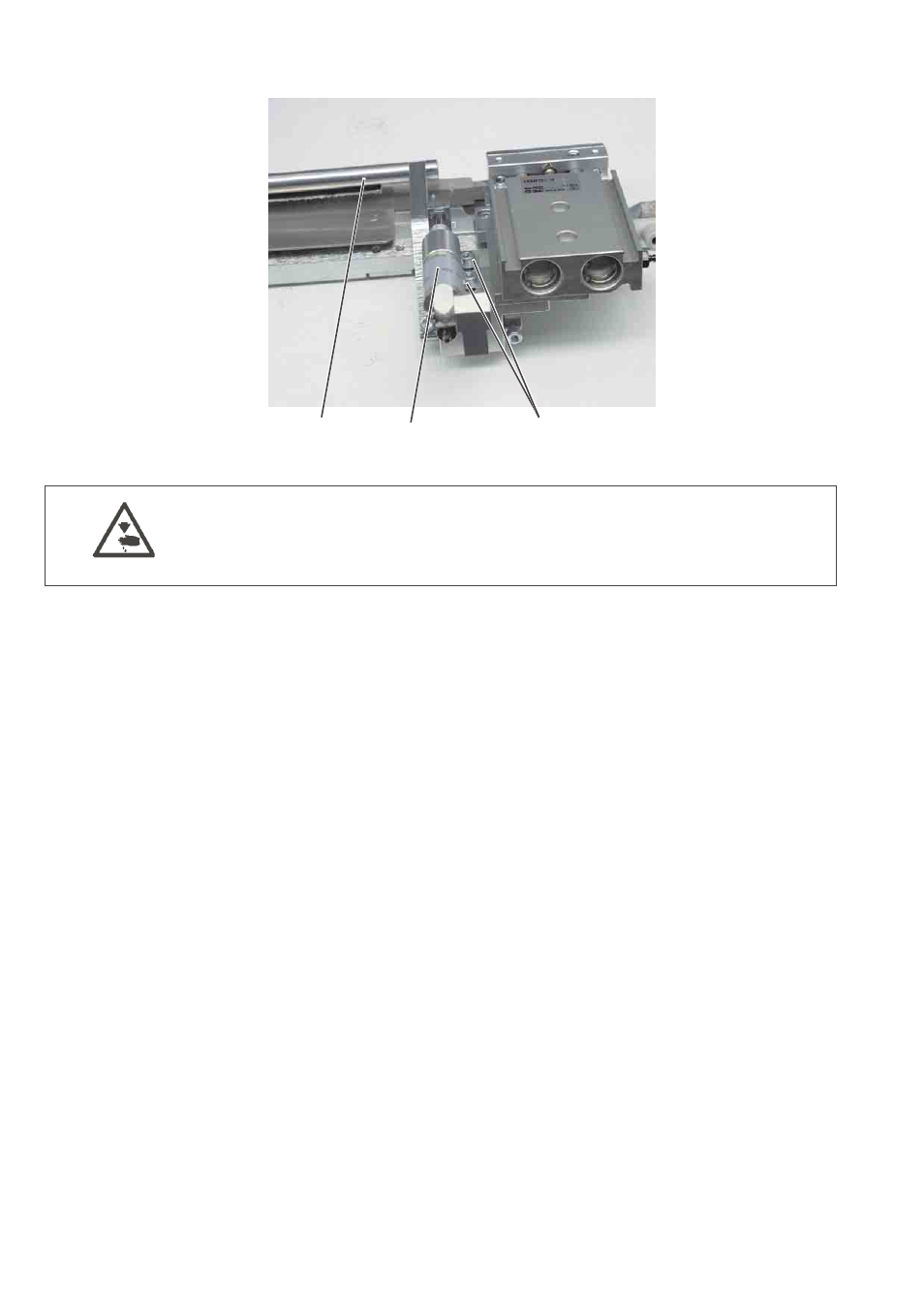

Der Öffnungsweg der Pattenklammer 3 muss so eingestellt sein, dass
bei ausgefahrenem Pattenklammerzylinder 2 die Pattenklammer auf
ihrer gesamten Länge auf die Hauptklammer drückt.
–
Nähanlage einschalten.
– Pattenklammer schließen.
– Prüfen, ob die Pattenklammer auf ihrer gesamten Länge auf die
Hauptklammer drückt.
Korrektur
–
Schrauben 1 lösen.
– Zylinder 2 entsprechend verschieben.
– Schraube 1 festdrehen.
20
3 2 1
