4.2 Stellung des Faltstempels zu Nadeln und Mittelmesser
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Faltstempel nur bei ausgeschalteter Nähanlage zu den Nadeln und
zum Mittelmesser ausrichten.
Regel und Kontrolle

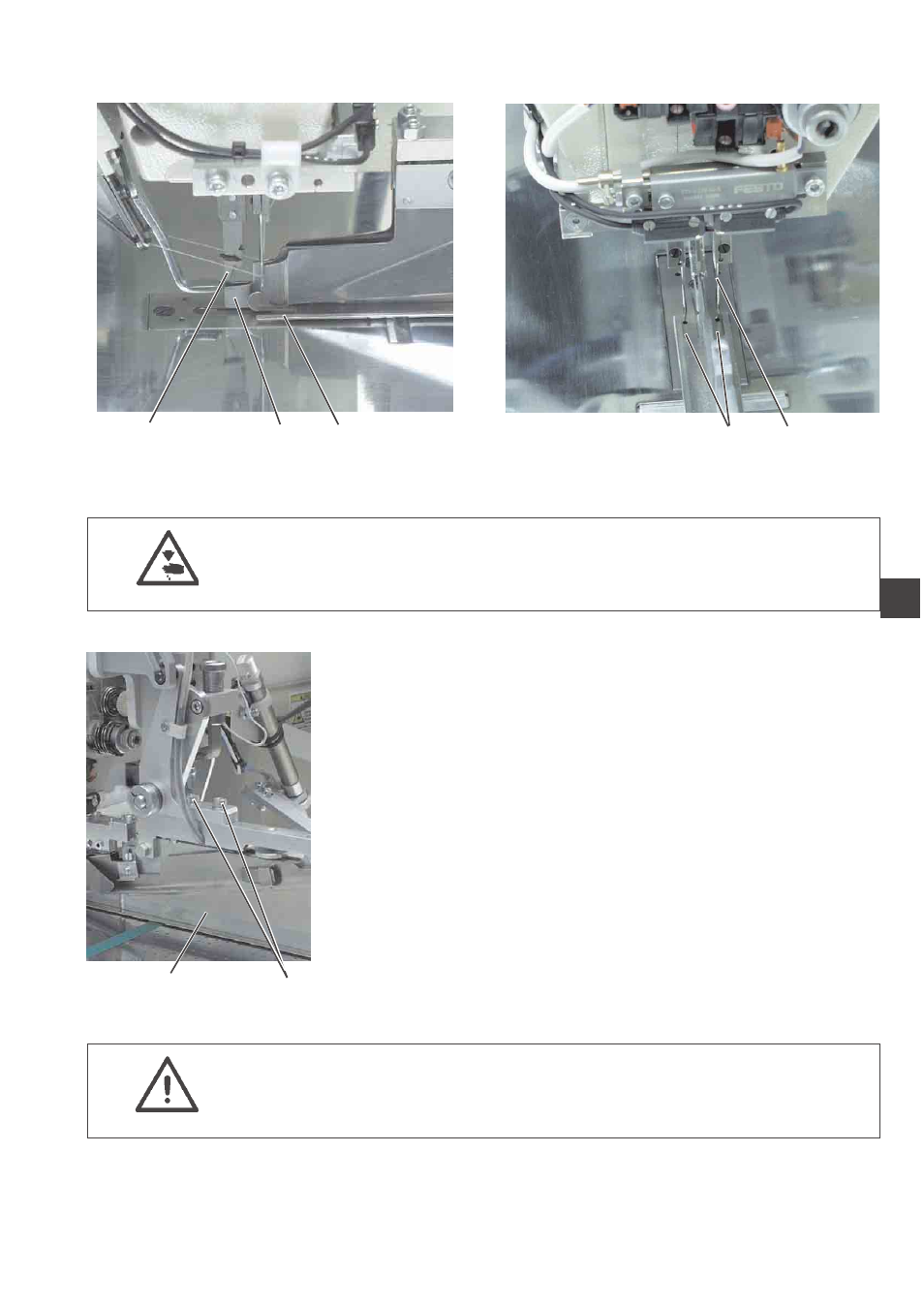

Bei ordnungsgemäß befestigtem Faltstempel müssen folgende
Positionen gegeben sein:
Bei abgesenktem Faltstempel müssen die Nadeln 4 ungehindert, ohne
abgedrängt zu werden, in die Stichlöcher 5 der Faltstempelsohle 1
eintauchen.
Wenn das Mittelmesser 3 in den Mittelmesserschutz 2 eintaucht, muss
die Messerhinterkante mit dem Messerschutz bündig sein.
–
Maschine drucklos machen.
– Faltstempel von Hand ganz herunterdrücken.
– Stellung der Faltstempelsohle zu den Nadeln und zum Mittel-
messer prüfen.
Korrektur
–
Maschine drucklos machen.
– Faltstempel 2 von Hand herunterdrücken.
– Schrauben 6 leicht lösen.
– Faltstempel 2 zum Mittelmesser und den Nadeln ausrichten.
– Schrauben 6 festdrehen.
Achtung Bruchgefahr!
Nach dem Einstellen muss der Abstand der Transportklammern zur
Faltstempelsohle überprüft werden (siehe Kapitel “3.3 Abstand der
Transportklammern zur Faltstempelsohle”)
