2.2 Vordere Endstellung
Regel und Kontrolle

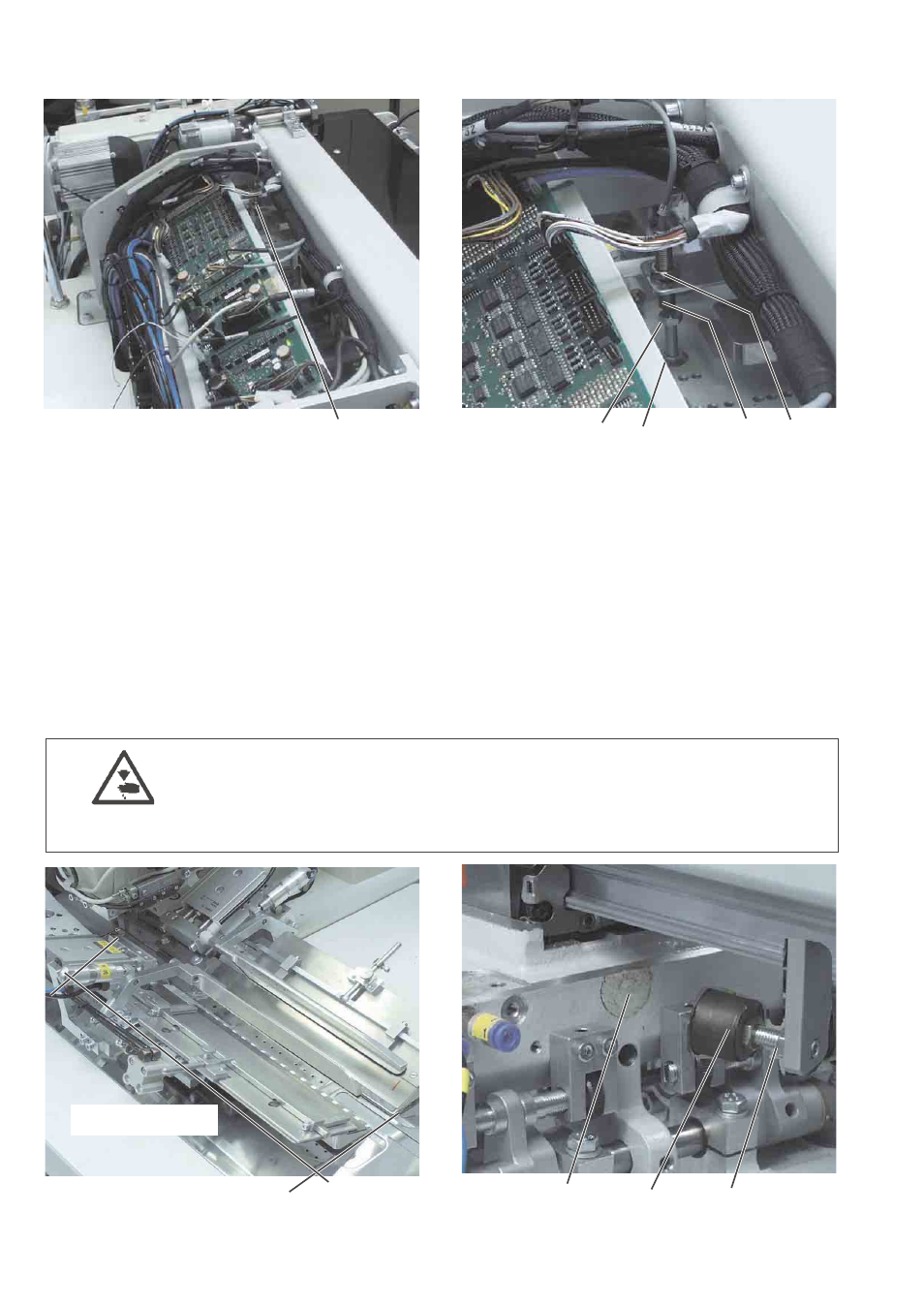

Der Schalter 1 bestimmt die vordere Endstellung des
Transportwagens.
Er muss so eingestellt werden, dass der Abstand zwischen den Nadeln
und den Vorderseiten der nach vorne gefahrenen Transportklammern
325 mm beträgt.
Steht der Transportwagen in seiner vorderen Endstellung, muss
zwischen dem Endschalter 1 und der Schaltschraube 4 ein Abstand
von 1 mm vorhanden sein.
Wenn der Transportwagen so weit vorgefahren ist, dass die
Schaltschraube 4 zentrisch unter dem Schalter 1 steht, muss ein
Abstand von 2 mm zwischen Transportwagen 7 und Anschlag 6
bestehen.
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Schalter und Anschlag für die hintere Endstellung des
Transportwagens nur bei ausgeschalteter Nähanlage prüfen und
einstellen.
8
1 4 3 1 2
7 6 5
325 mm
