• p6
Stopp-Taste
Sofort stoppt das IEF, und beendet das Protokoll.
LCD-Display
Das große Blau/Weiß-Display vereinfacht die Schnittstelle, und zeigt
grafische IEF Ergebnisse.
Funktionstasten
Die Funktion dieser Tasten auf dem Display direkt oberhalb der
Taste angezeigt. Die Funktion variiert je nachdem, was der Bildschirm
aktiv ist.
Ethernet-Port/RS232-Port
Diese beiden Ports kann zum IEF Daten vom Gerät und Übertragung-
sprotokolle herunterzuladen.
Luftstrom
Fans ziehen in Luft durch die seitlichen Öffnungen, und blasen Luft
aus den Düsen hinten. Die Luft kühlt die elektronischen Bauteile und
hilft, die Peltier-Module konstanter Temperatur zu halten.
Netzanschluß
Die Power Entry Module arbeitet mit allen Volt und Frequenzen.
Stellfüße/Wasserwaage
Die Nivellierfüße und die Libelle kann das IEF Plattformebene
werden. Eine Ebene Instrument wird dazu beitragen sicherzustellen Öl
vollständig deckt die IPG-Streifen.
Luft aus Öffnungen
Kombiele-
ment ON/OFF
Schalter
Lüftungsöffnungen
(2X)

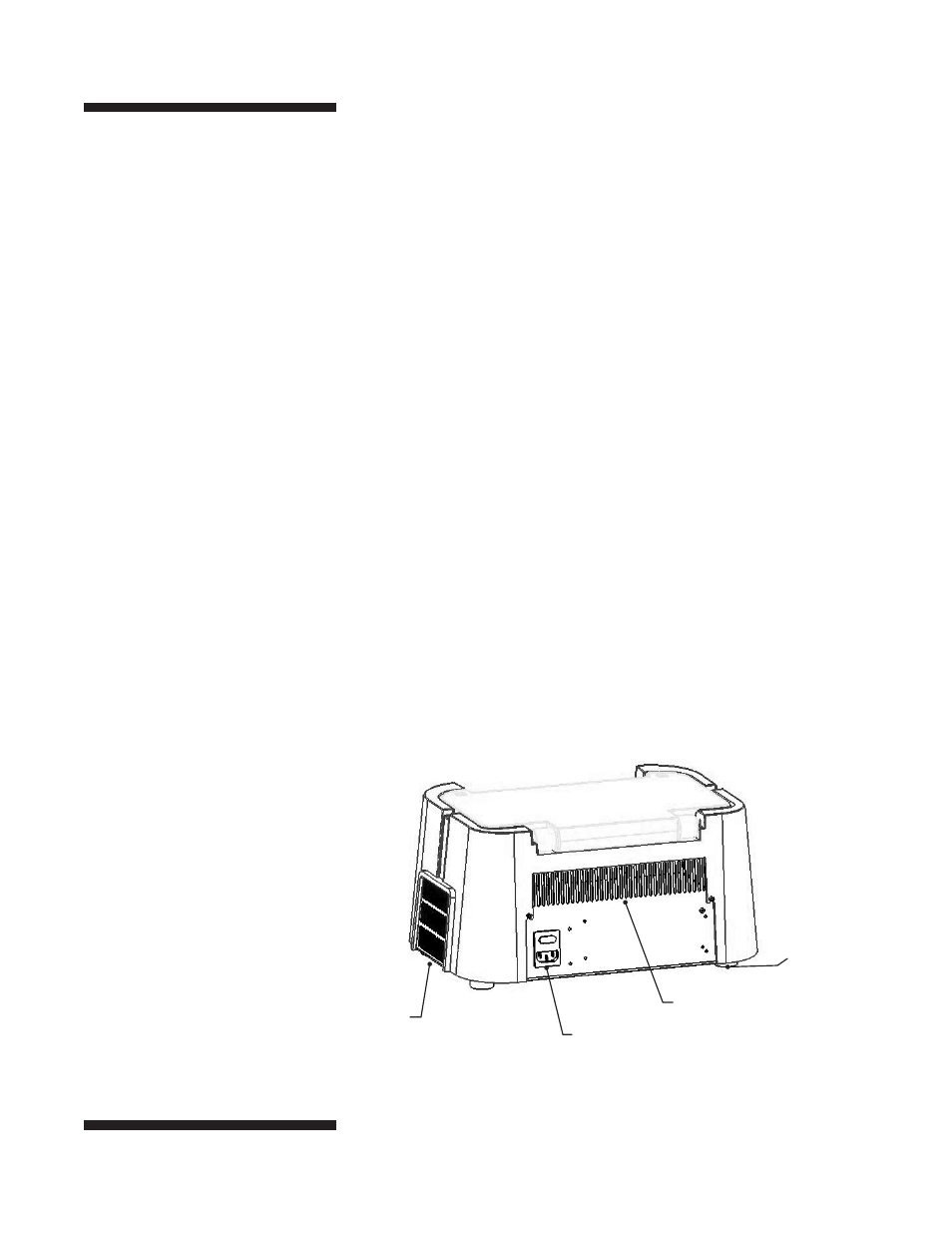

Abb. 5. Rückwand.
Stellfüße
Hinweis: Die Lüftungsschlitze dürfen
nicht blockiert werden.
