• p8
Elektroden
Positiven Elektrode (Anode)
Ein hoher Volt-Anschluß verbindet den Pluspol (+) Elektrode(n) auf
die hohe Volt-Anschluss. Die Anode hat eine einzelne weiße Kabel
und Stecker, und findet auf der linken Seite des Fachs.
Negativen Elektrode (Kathode)
Ein sechs Draht Anschluss (LAN) misst die negative (–) Elektrode(n)
mit dem Masseanschluss, die Überwachung der Strom in jeder Spur.
Die Kathode lokalisiert auf der rechten Seite des Fachs.
Die Elektroden sollten in das Fach mit der Nummer “1” in Richtung
der Vorderseite des Fachs zeigen, und die Platindraht-Elektroden mit
Blick auf den Mitte der IPG-Streifen.

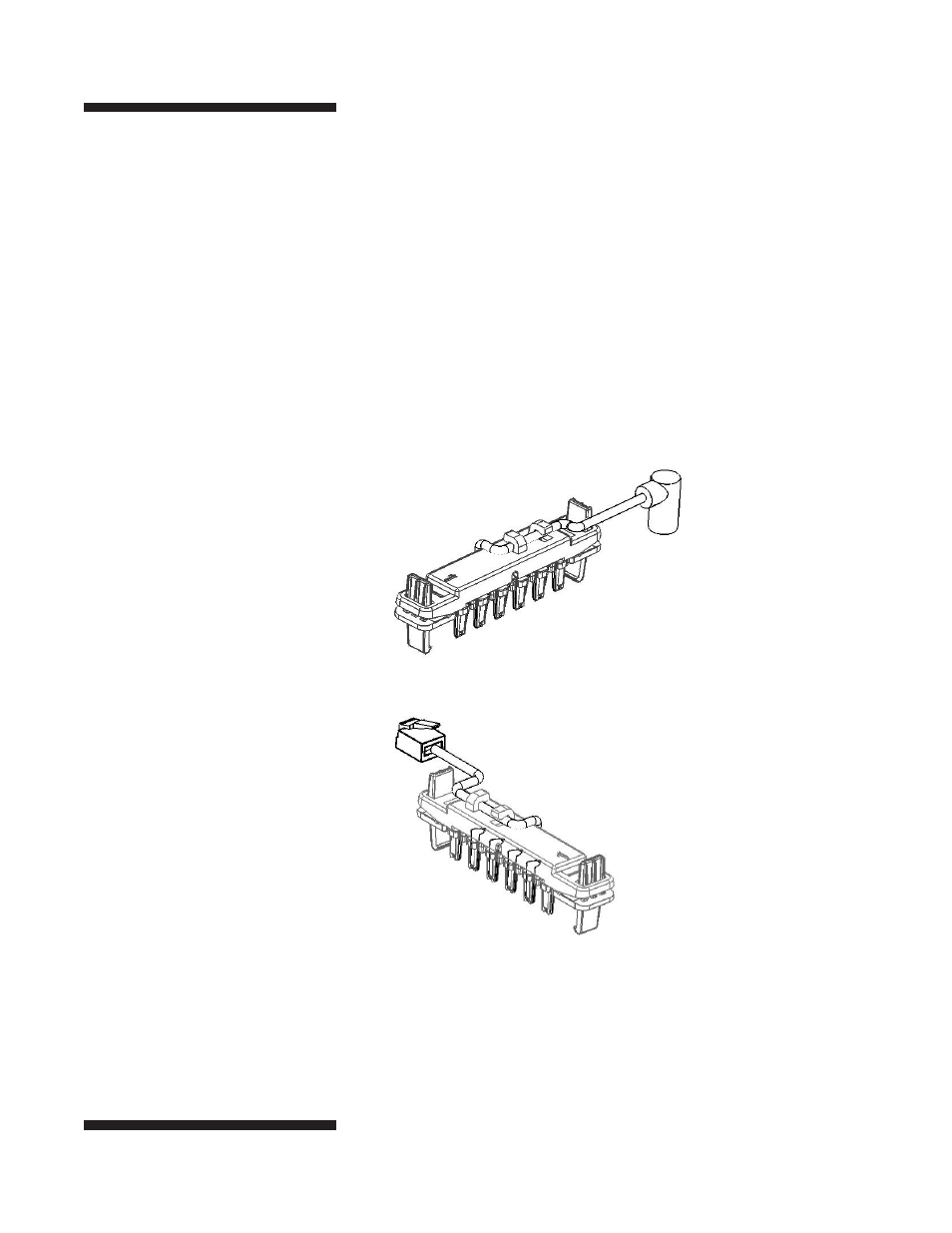

Abb. 7. Die positive Elektrode (oben),
und die negative Elektrode (unten).
(+) Positiven Elektrode
(–) Negativen Elektrode
