Prozessanzeige
Die auf der Messung-Bildschirm ist im Detail in den IEF Betrieb
beschrieben.
Der Run-Bildschirm hat keine editierbaren Felder. Es tut haben
die folgenden vier Softkeys, MAIN, PAUSE, NEXT und GRAPH
(Abb. 12).
Hinweis: Das Gerät überwacht die
IEF100 Strom und Leistung in jedem
einzelnen Streifen. Falls erforderlich,
kann angepasst werden und/oder
problematischen Streifen entfernt
werden kann.
MAIN
Erlaubt dem Benutzer, überprüfen und bearbeiten alle Protokolle,
während die aktuelle IEF noch läuft.
PAUSE
Die PAUSE Taste unterbricht die Hochspannung an die IPG-Streifen,
in dem der Benutzer-Schnittstelle sicher mit den Streifen.
Nach einer Pause wird RUN, von wo es unterbrochen wurde, oder
ABORT wird den Lauf zu beenden.
NEXT
NEXT Taste ermöglicht dem Benutzer, den restlichen Teil des aktiven
Schritt zu überspringen, und starten Sie den nächsten Schritt in der
Protokoll.
GRAPH
Die Schaltfläche GRAPH zeigt die Ergebnisse grafisch aktuellen
Durchlauf. Verwenden Sie den Knopf, um durch den Spannungsver-
lauf und die uA Profile in den Kanälen 1-6.
Drücken Sie EXIT, um zum Startbildschirm zurückzukehren.
Am Ende des Laufs die IEF100 piept, und schalten Sie den Hochspan-
nungs-Stromversorgung. Ein Bildschirm zeigt die Protokoll-Nummer,
das Enddatum und Zeit, und die endgültigen Bedingungen in jedem
IEF IPG Streifen.

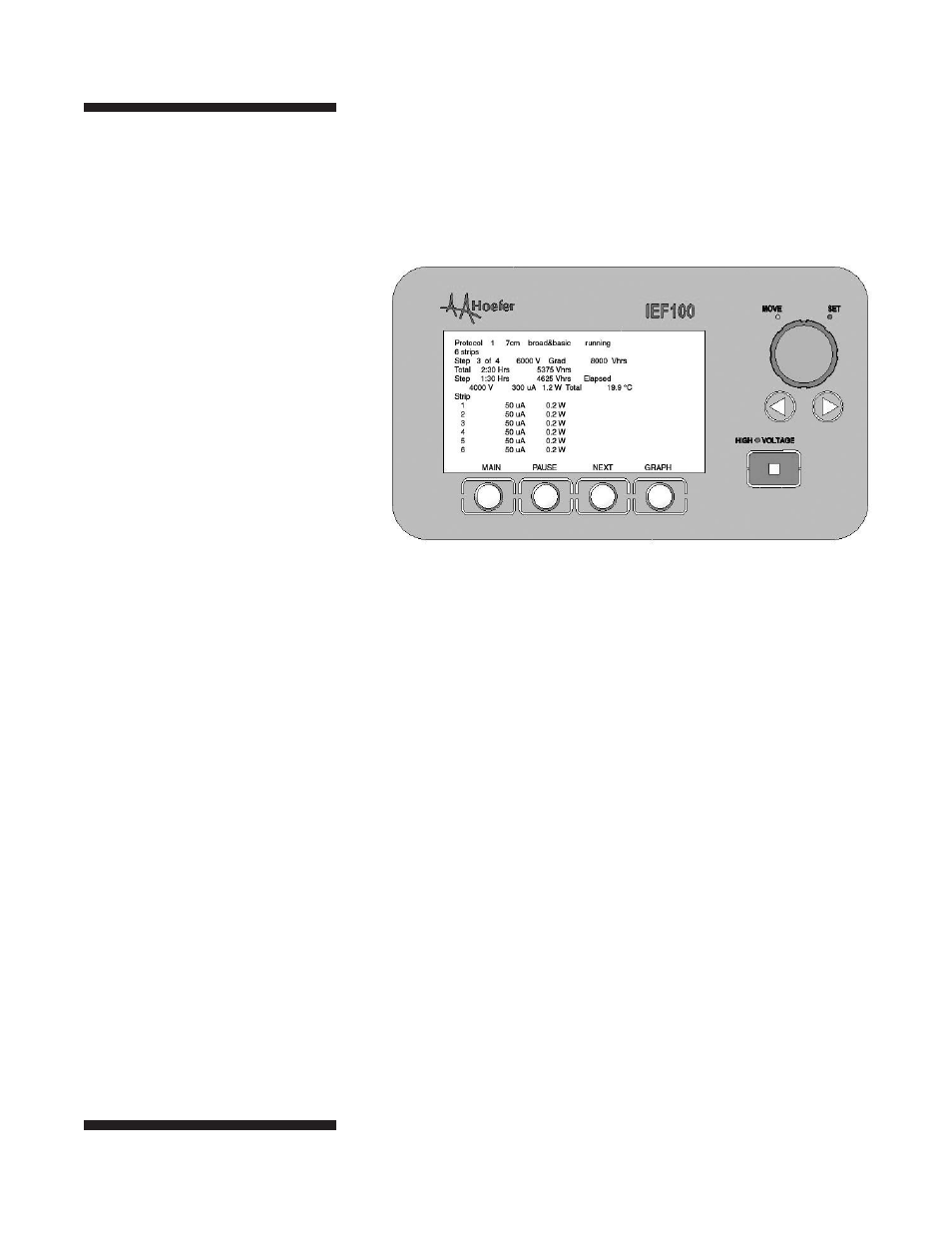

Abb. 12. Führen Bildschirm.
Hinweis: Die IEF100 ebenfalls
ein akustisches Signal zwischen
Schritt ändert.
