WARTUNG
3-10
powermax30
Wartungshandbuch
Problem
Dies kann
folgendes bedeuten Ursache
Abhilfe
Die Strom-EIN-LED und
die Brennerkappen-LED
leuchten.
Der Kappensensor-Sch
altkreis ist nicht
zufriedengestellt.
• Die Verschleißteile
sind lose, inkorrekt
installiert oder fehlen
ganz.
• Der Kappensensor-
schalter ist fehlerhaft.
• Verschleißteile
ordnungsgemäß installieren.
• Test 7 durchführen, um den
Kappensensorschalter zu
überprüfen.
Die Strom-EIN-LED
leuchtet und die
Brennerkappen-LED
blinkt.
Die Verschleißteile
klemmen in offener oder
geschlossener Stellung,
oder Düse und Elektrode
berühren sich nicht, wenn
der Wippentaster des
Brenners betätigt wird.
• Die Verschleißteile
sind nicht
ordnungsgemäß
installiert oder
abgenutzt.
• Der Brennerkolben
klemmt.
• Der Brenner oder die
Leitung hat einen
gebrochenen Draht.
• Verschleißteile auf Abnutzung
überprüfen und bei Bedarf
austauschen. Es ist
sicherzustellen, dass sie
ordnungsgemäß installiert
sind.
• Test 5 durchführen und
Brennerkopf bei Bedarf
austauschen.
Die Gasdruck- und
Temperatur-LEDs blinken,
wenn die Maschine in EIN-
Stellung geschaltet wird.
Das Gerät wurde
eingeschaltet, während
das Plasmastartsignal
gesendet wurde.
• Das Gerät wurde
eingeschaltet,
während der Brenner-
Wippentaster betätigt
wurde.
• Der Startschaltkreis
klemmt in
geschlossenem
Zustand.
• Brenner-Wippentaster
loslassen und Stromquelle in
AUS-Stellung bringen und
dann wieder in EIN-Stellung
bringen, um das Gerät
zurückzusetzen.
• Test 6 durchführen, um das
Startsignal zu überprüfen.
Alle vier LED blinken,
wenn das Gerät
eingeschaltet wird.
Ein bedeutender Fehler
ist in der Stromquelle
aufgetreten.
• Es können sowohl der
Lüfter, das
Magnetventil, die
Steuerbaukarte oder
die Strombaukarte
fehlerhaft sein.
• Die Fehler-LED auf der
Steuerbaukarte sollte blinken.
Wie oft sie zwischen den
Pausen blinkt, bestimmt,
welche Komponenten zu
testen sind. Siehe
Steuerbaukarten-LEDs in
diesem Abschnitt.
Die Strom-EIN-LED
leuchtet und keine Fehler-
LEDs leuchten, aber es
strömt kein Gas, wenn der
Brenner-Wippentaster
betätigt wird.
Das Startsignal erreicht
die Steuerbaukarte nicht.
• Der Brenner oder die
Brennerleitung kann
beschädigt sein.
• Die Strombaukarte
kann fehlerhaft sein.
• Die Steuerbaukarte
kann fehlerhaft sein.
• Brenner und Brennerleitung
auf Beschädigungen
untersuchen.
• Nachprüfen, ob die Start-LED
der Steuerbaukarte leuchtet,
wenn der Wippentaster
betätigt wird. Ist das nicht der
Fall, Test 6 durchführen, um
das von der Strombaukarte
kommende Startsignal zu
überprüfen.

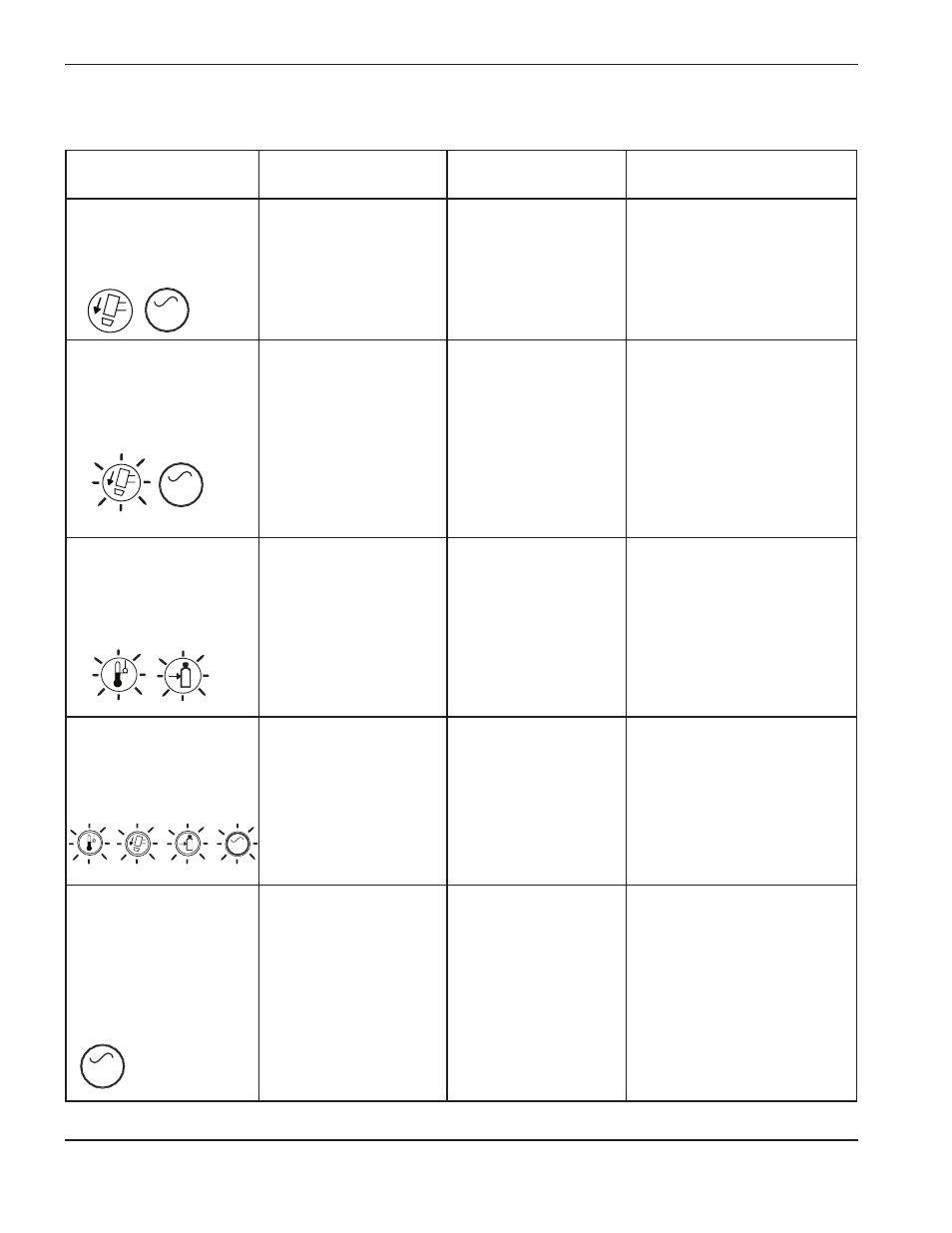

Anleitung zur Fehlerbeseitigung (Fortsetzung)
