WARTUNG
3-34
powermax30
Wartungshandbuch

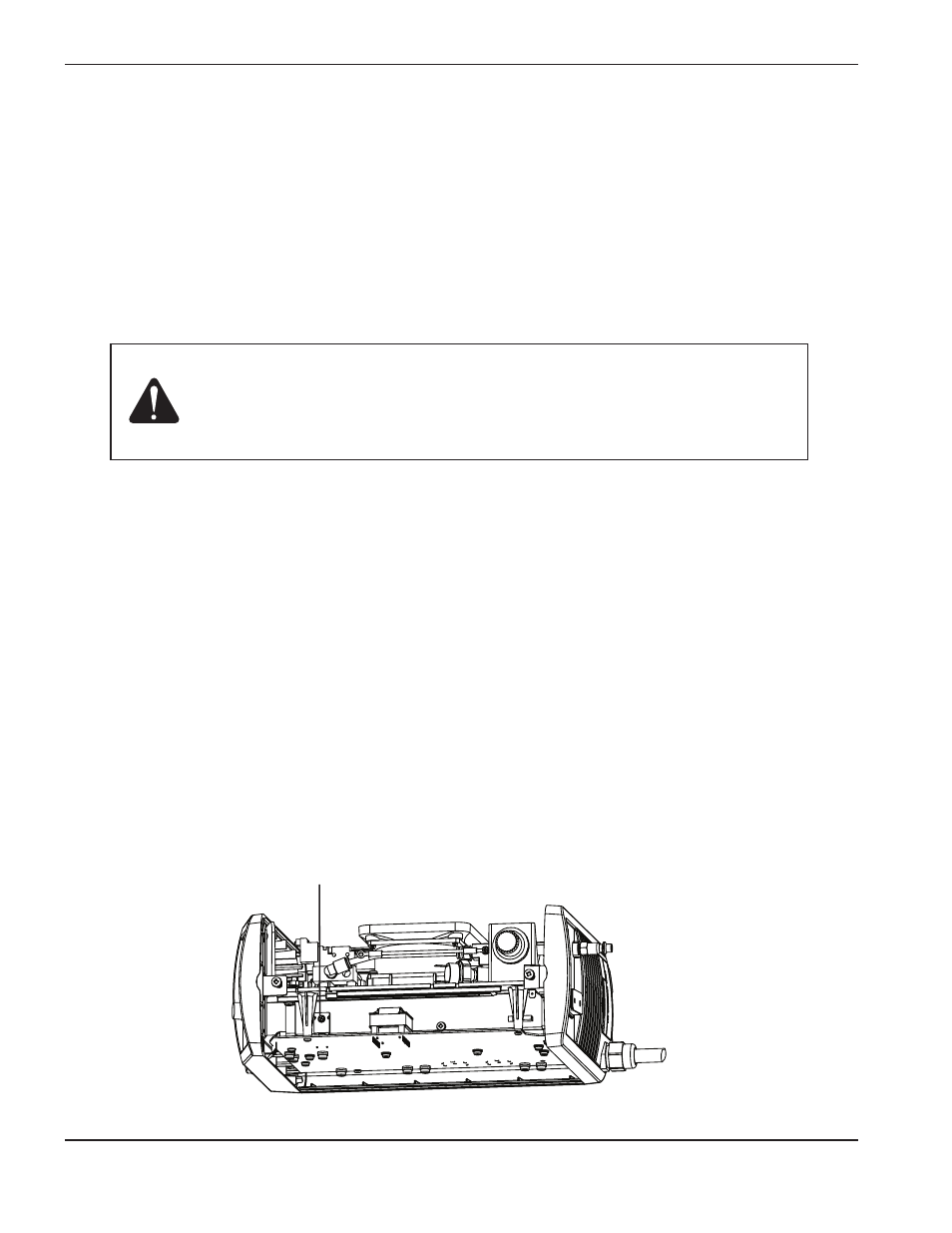

Überspannungsschutzwiderstandschraube
Austausch der Strombaukarte
Vor Beginn dieses Verfahrens ist sicherzustellen, dass die für dieses Gerät richtige Strombaukarte vorhanden ist.
Der Austauschsatz für die CSA-Strombaukarte hat die Teilenummer 228094. Der Austauschsatz für die CE-
Strombaukarte hat die Teilenummer 228102. Obwohl es einige technische Unterschiede zwischen der
Strombaukarte für CSA-Stromquellen und der Strombaukarte für CE-Stromquellen gibt, ist das Verfahren für den
Austausch der Baukarten das gleiche.
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen. Die Nomex-Isolierung, welche die Strombaukarte schützt,
entfernen.
3. Flachbandkabel von der Kühlkörperseite der Strombaukarte trennen. (Siehe Abbildung auf der folgenden Seite
bezüglich der Lage des Flachbandkabels und der in den nächsten Schritten aufgelisteten Komponenten.)
4. Brennerstart- und Kappensensor-Steckverbindung an J12 auf der Kühlkörperseite der Strombaukarte
entfernen.
5. Steckverbindungen an J4, J5 und J6 auf der Kühlkörperseite der Strombaukarte entfernen.
6. Drähte für die Transformatoren und Induktoren an J13, J14, J15, J18, J19, J20 und J21 entfernen.
7. Abschlussring des Werkstückkabels von J22 entfernen.
8. Die 3 Halteschrauben und die 4 Schrauben der Kühlkörperbaugruppe entfernen.
9. Die 5 Schrauben, die die IGBTs am Kühlkörper befestigen, entfernen. In der Strombaukarte befinden sich
Bohrungen, damit sie erreicht werden können.
10. Die Schraube vom Überspannungsschutzwiderstand auf der Oberseite des Kühlkörpers entfernen.
Vorsicht!:
Statische elektrizität kann platinen Beschädigen.
• Beim Umgang mit Leiterplatten sind angemessene Vorsichtsmaßnahmen zu
treffen.
– Leiterplatten in antistatischen Behältern aufbewahren.
– Beim Umgang mit Leiterplatten sind geerdete Gelenkbänder zu tragen.
