WARTUNG
powermax30
Wartungshandbuch
3-33
Austausch der Steuerbaukarte
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen. Die Nomex-Isolierung, welche die Strombaukarte schützt,
entfernen.
3. Vordere Endkappe entfernen oder sanft vom Boden wegneigen.
4. Flachbandkabel von der Strombaukarte trennen.
5. Neue Steuerbaukarte vor dem Installieren testen, indem deren Flachbandkabel an die Strombaukarte
angeschlossen wird. Strom wieder anschließen, Gerät einschalten und nachprüfen, ob die Start-LED auf der
Steuerbaukate die einzige LED ist, die leuchtet. Die Fehler-LEDs auf der Frontplatte sollten außerdem
erloschen sein.
6. Elektrischen Strom und Flachbandkabel wieder trennen und die neue Steuerbaukarte zur Seite legen.
7. Die 3 Halteschrauben von der alten Steuerbaukarte entfernen und Steuerbaukarte aus der Stromquelle
herausheben.
8. Neue Steuerbaukarte mit den 3 Halteschrauben an Ort und Stelle festschrauben und dann Flachbandkabel
anschließen.
9. Vordere Endkappe wieder in ihre Position zurückbringen. Es ist sicherzustellen, dass die Schraubenbohrung in
der Erdungsklemme mit den Schraubenbohrungen in der Endkappe und der Stromquelle ausgerichtet ist.
10. Unter Beachtung, dass keine Drähte eingeklemmt werden, Nomex-Barriere wieder anbringen und Abdeckung
wieder auf die Stromquelle schieben. Sicherstellen, dass die unteren Kanten sich in den Schienen befinden.
Griff über die Bohrungen in der Abdeckungsoberseite positionieren, dann die zwei Schrauben zur Sicherung
der Abdeckung verwenden.
11. Elektrischen Strom und Gaszufuhr wieder anschließen.

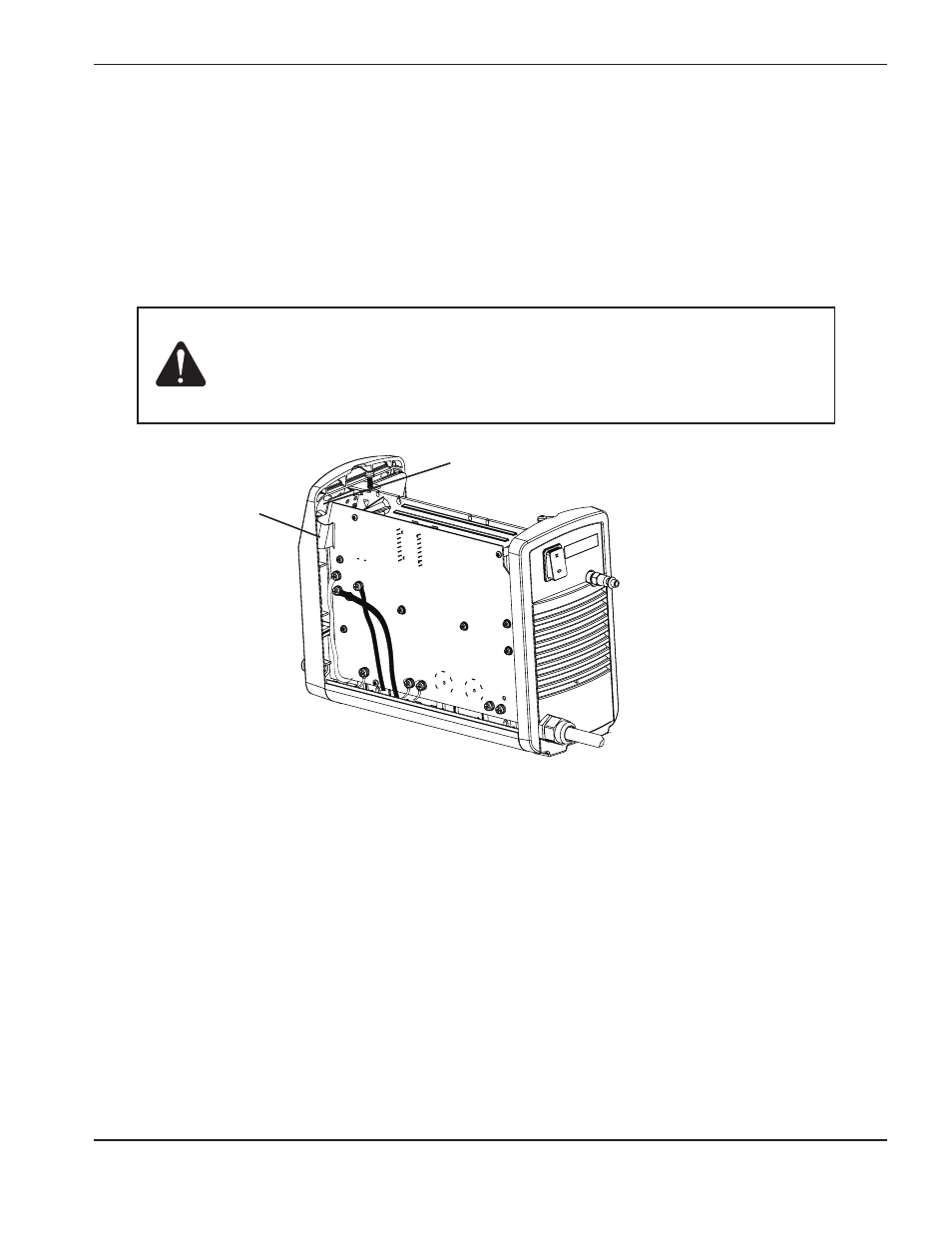

Steuerbaukarte
Flachbandkabel
Vorsicht!:
Statische elektrizität kann platinen Beschädigen.
• Beim Umgang mit Leiterplatten sind angemessene Vorsichtsmaßnahmen zu
treffen.
– Leiterplatten in antistatischen Behältern aufbewahren.
– Beim Umgang mit Leiterplatten sind geerdete Gelenkbänder zu tragen.
