WARTUNG
3-26
powermax30
Wartungshandbuch
Austausch des Werkstückkabels
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen. Die Nomex-Isolierung, welche die Strombaukarte schützt,
entfernen.
3. Schraube und Unterlegscheibe von J22 auf der Strombaukarte entfernen (zusätzlich mit „WORK LEAD”
(Werkstückkabel) beschriftet), welche die Leitung an der Baukarte festhält.
4. Entweder die vordere Endkappe entfernen oder sie vorsichtig von der Stromquelle wegneigen
Sicherungsmutter der Zugentlastung entfernen. Werkstückkabel durch die Bohrung in der Endkappe ziehen.
6. Auf der Innenseite der vorderen Endkappe die Sicherungsmutter der Zugentlastung für die Brennerleitung
abschrauben, so dass die Brennerleitung frei beweglich ist. Die Brennerleitung durch Ziehen der Drähte und
der Gaszufuhrleitung durch die Bohrung in der Endkappe entfernen.
7. Drähte und Gaszufuhrleitung für die neue Brennerleitung durch die Bohrung in der Endkappe führen und dann
durch die Sicherungsmutter der Zugentlastung.
8. Sicherungsmutter der Zugentlastung für die Brennerleitung an der Zugentlastung festziehen.
9. Den Gaszufuhrschlauch ca. 16 mm in das Anschlussstück an der Unterseite des Magnetventils drücken.
10. Abschlussring für die weiße Drahtgruppe über den linken Bolzen (auf der Mittelplatte mit „WHT” beschriftet)
schieben. Abschlussring für den roten Draht auf den Bolzen zur Rechten (auf der Mittelplatte mit „RED”
beschriftet) schieben. Schraubenmutter auf jedem Bolzen festziehen.
11. Die Drahtgruppe mit dem orangefarbenen, blauen und violetten Draht über die Mittelplatte führen, wobei die
Drähte in der Aussparung der Platte ruhen. Steckverbindung in den Steckplatz auf der Strombaukarte drücken.
12. Unter Beachtung, dass keine Drähte eingeklemmt werden, Abdeckung auf die Stromquelle zurückschieben.
Sicherstellen, dass die unteren Kanten sich in den Schienen befinden.
13. Endkappe wieder in ihre Position zurückbringen. Es ist sicherzustellen, dass die Schraubenbohrung in der
Erdungsklemme mit den Schraubenbohrungen in der Endkappe und der Stromquelle ausgerichtet ist.
14. Elektrischen Strom und Gaszufuhr wieder anschließen.

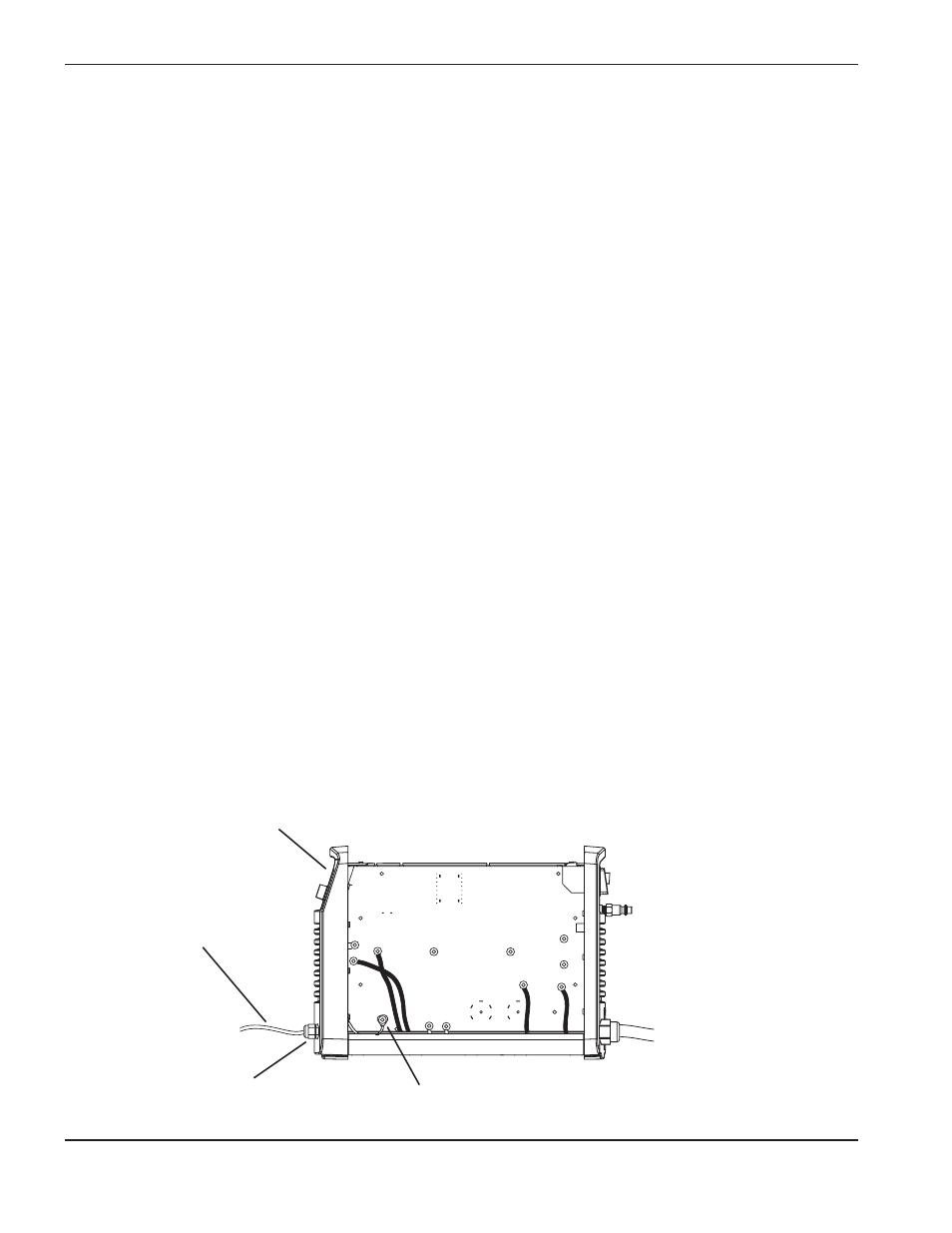

Werkstückkabel
Werkstückkabelanschluss an
die Strombaukarte (J22)
Vordere Endkappe
Zugentlastung
