WARTUNG
powermax30
Wartungshandbuch 3-37
5. Typenschild vorsichtig vom Boden ablösen und zur Seite legen. Auf dem Typenschild befindet sich die
Seriennummer des Gerätes, es sollte also nicht verloren gehen oder zerrissen werden.
6. Das hölzerne Ende eines Tupfers, einen steifen Draht oder einen ähnlichen Gegenstand mit 2,3 mm
Durchmesser in jede der 5 Bohrungen auf der Strombaukartenseite des Bodens anbringen. Jeden von ihnen
so lange drücken, bis sich die Klammern lösen und man den Boden von der Mittelplatte abziehen kann.
7. Neuen Boden über die Metallplatte auf dem Boden der Stromquelle positionieren, so dass die
Schraubenbohrungen ausgerichtet sind. Die 6 Schrauben wieder anbringen und das Typenschild auf den
neuen Boden drücken.
8. Endkappen wieder anbringen. Es ist dabei sicherzustellen, dass die Schraubenbohrung in der Bodenklammer
an der vorderen Endkappe mit den Schraubenbohrungen in der Endkappe und der Stromquelle ausgerichtet
ist.
9. Unter Beachtung, dass keine Drähte eingeklemmt werden, Nomex-Barriere wieder anbringen und Abdeckung
wieder auf die Stromquelle schieben. Sicherstellen, dass die unteren Kanten sich in den Schienen befinden.
Griff über die Bohrungen in der Abdeckungsoberseite positionieren, dann die zwei Schrauben zur Sicherung
der Abdeckung verwenden.
10. Elektrischen Strom und Gaszufuhr wieder anschließen.
Austausch des Bodens
1. Strom auf AUS stellen, Netzkabel unterbrechen und Gaszufuhr unterbrechen.
2. Die zwei Schrauben vom Griff an der Oberseite der Stromquelle entfernen. Griff entfernen und dann die
Abdeckung von der Stromquelle abnehmen.
3. Stromquelle auf den Kopf stellen und die 6 Schrauben vom Boden entfernen.
4. Endkappen und Nomex-Isolierung entfernen. Zur Entfernung einer Endkappe siehe frühere Stelle in diesem
Abschnitt.

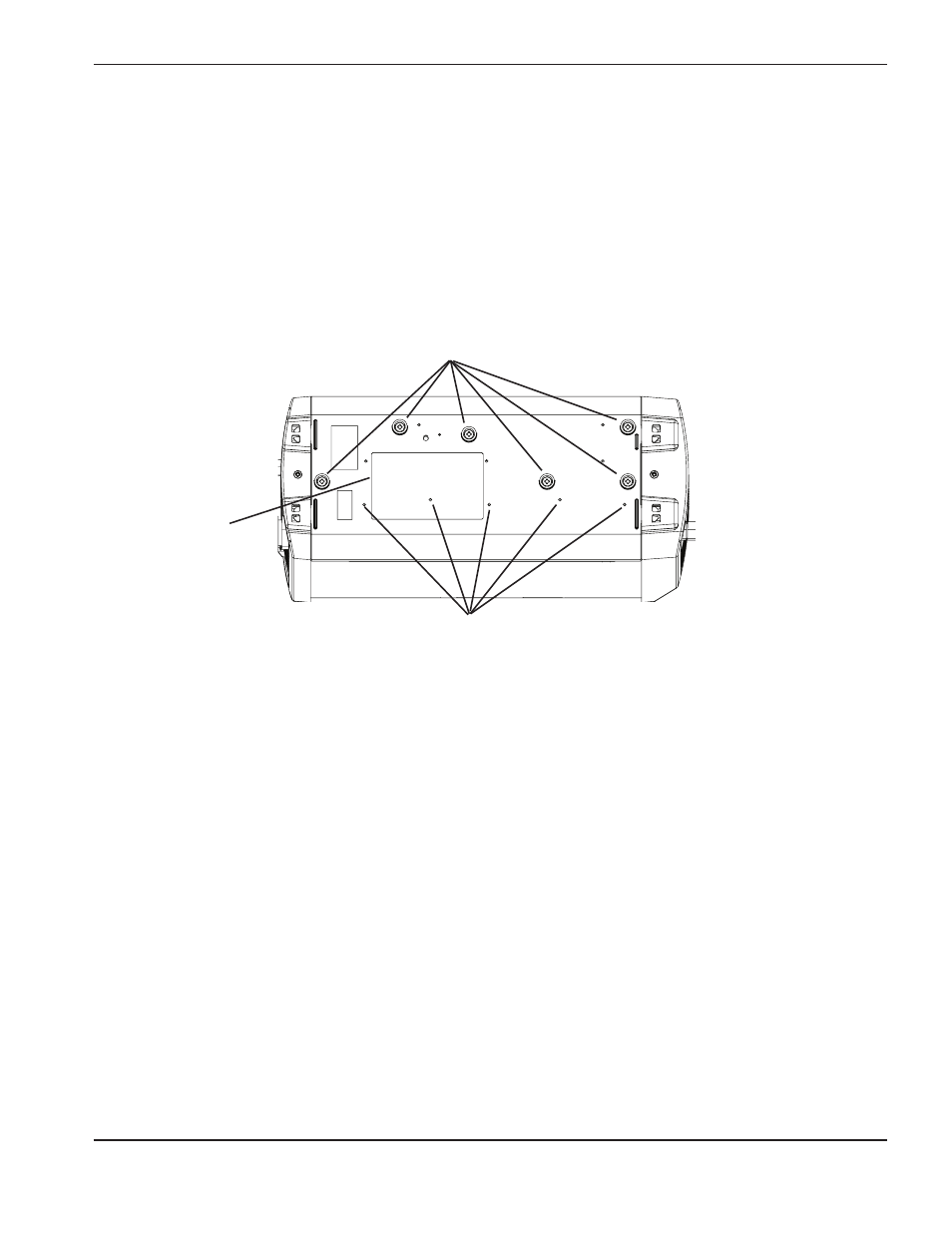

Schrauben
Bohrungen
Lage des
Typenschilds
