WARTUNG
powermax30
Wartungshandbuch 3-17

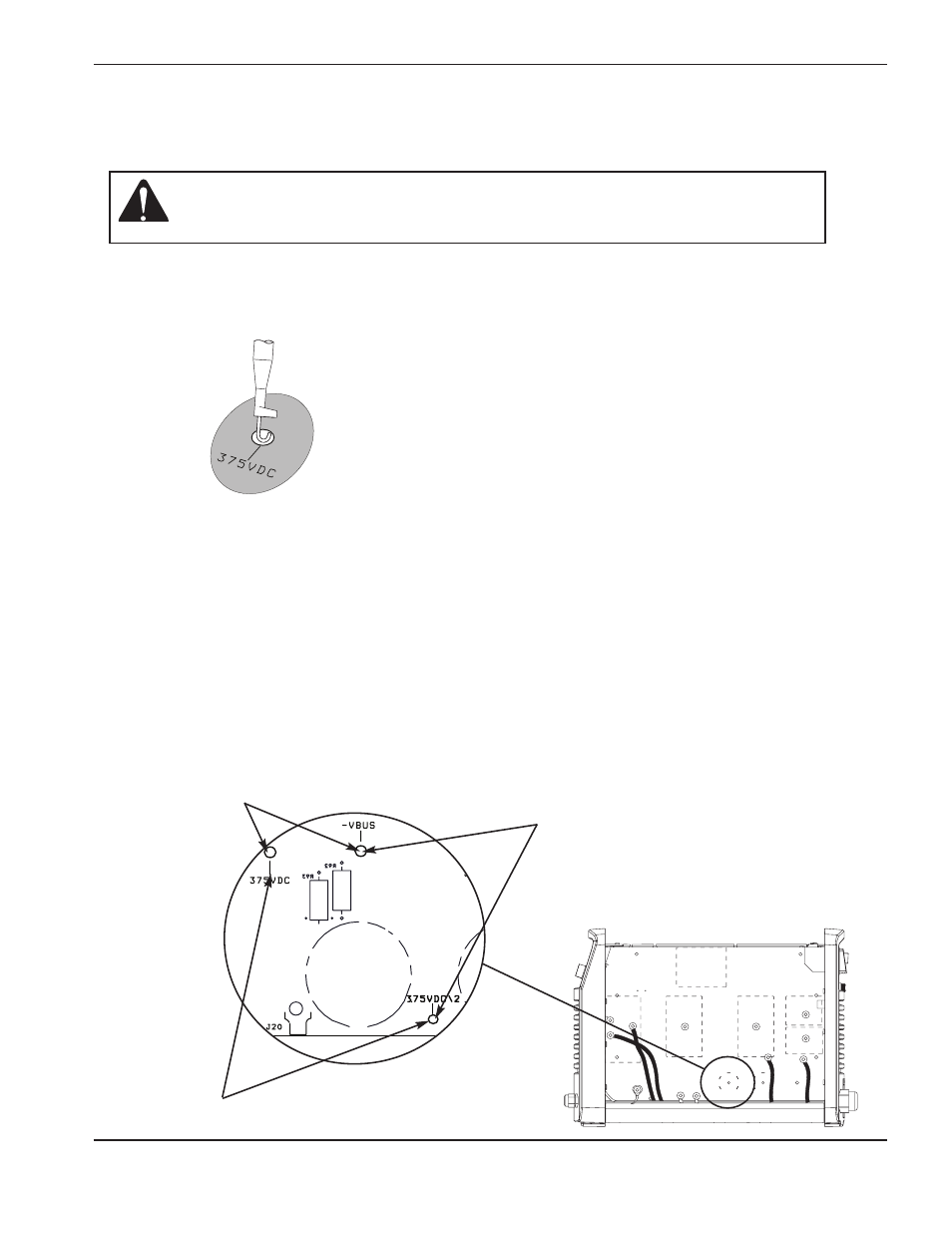

Test 3 — VBUS und Spannungsgleichgewicht
Strombaukarte testen, um sicherzustellen, dass die Schaltkreise ausgeglichen sind.
Schritt 3
Schritt 2
Schritt 4
Vorsicht!: Kein Multimeter mit Messsonden verwenden, die einen Kurzschluss
zwischen dem BUS und dem Kühlkörper verursachen können. Statt
dessen sind E-Z Hook
® Kabel zu verwenden.
1. Strom in AUS-Stellung bringen.
2. Multimeterkabel anbringen, um die Spannung vom -VBUS zu den 375 VDC auf der Strombaukarte zu messen.
E-Z Hooks sorgfältig an den Kanten der Bohrungen in der Strombaukarte anschließen, damit der Haken den
Kontakt mit dem Ring an er Rückseite der Strombaukarte herstellt.
Nach dem Anschluss der E-Z-Hooks Strom auf EIN schalten. Das Multimeter sollte 375 VDC anzeigen.
Wenn ein anderer Wert als 375 VDC erhalten wird, Ablesewert mit 0,00601 multiplizieren, um ihn in mV
umzurechnen. Stift 21 auf J7 testen. Er sollte den gleichen Wert haben (± 10 %).
3. Strom auf AUS stellen und E-Z-Haken an VBUS und 375 VDC/2 anbringen. Strom in EIN-Stellung bringen,
nachdem das Multimeter angeschlossen worden ist. Dieser Wert sollte 187,5 VDC bzw. die Hälfte desjenigen
Wertes betragen, der in Schritt 2 ermittelt wurde.
4. Strom auf AUS stellen und E-Z-Haken an 375 VDC und 375 VDC/2 anbringen. Strom in EIN-Stellung bringen,
nachdem das Multimeter angeschlossen worden ist. Dieser Wert sollte 187,5 VDC bzw. die Hälfte des Wertes
betragen, der in Schritt 2 gefunden wurde.
5. Die in den Schritten 3 und 4 ermittelten Werte sollten in etwa gleich sein. Wenn sie um mehr als 30 V
differieren, Strombaukarte austauschen.
Anmerkung: Alle Werte können ± 10 % betragen.
