WARTUNG
powermax30
Wartungshandbuch 3-23

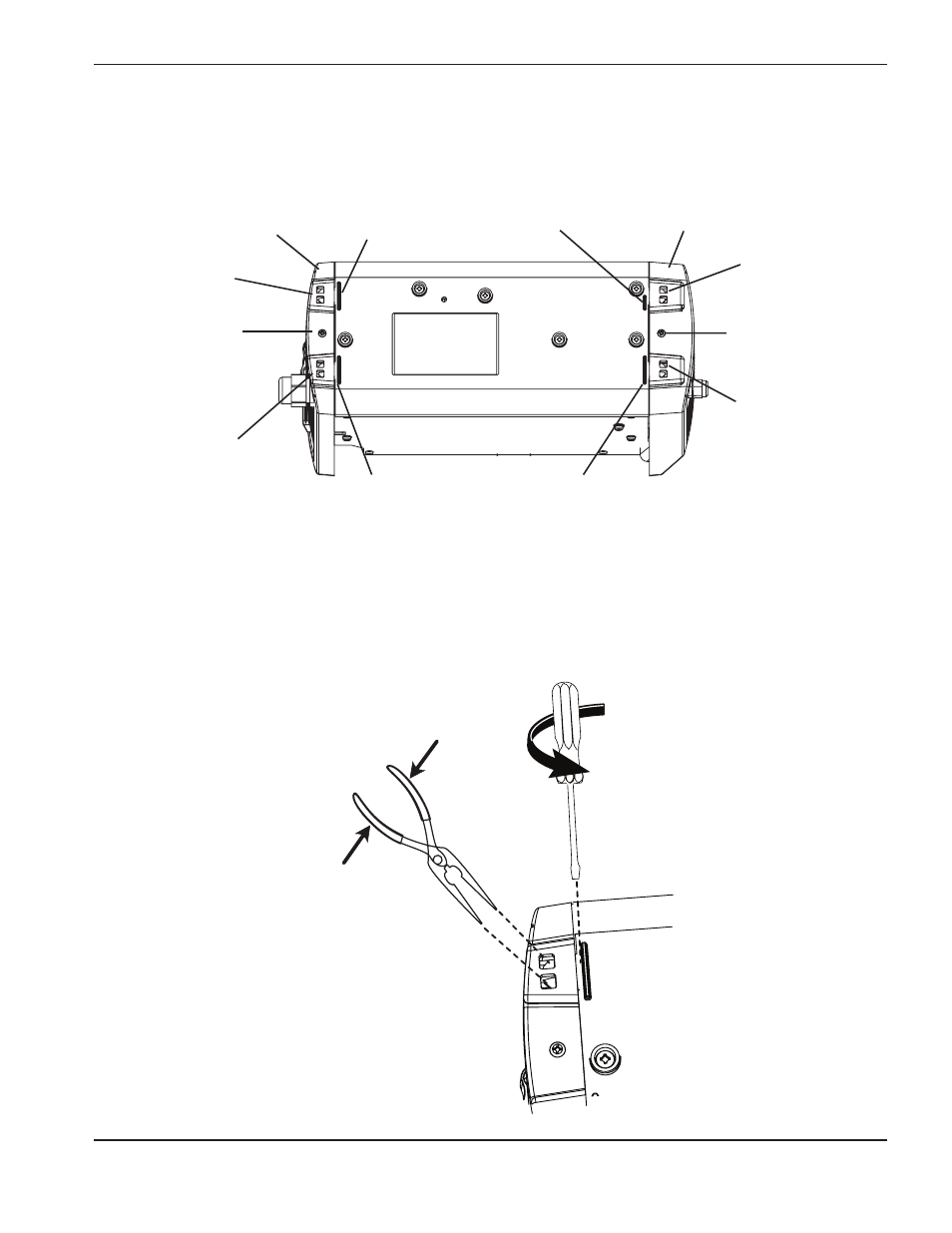

3. Stromquelle auf die Seite legen oder sie auf den Kopf stellen. Jede der Endkappen hat in der Mitte eine
Halteschraube.Die an der Unterseite der Einheit herausragenden Füße haben Bohrungen für den Zugriff auf die
Schnappverschlüsse, die die Endkappen festhalten. Neben jedem Fuß befindet sich eine erhöhte Rippe.
4. Halteschraube von der Unterseite der abzunehmenden Endkappe entfernen.
5. Es gibt Schnappverschlüsse auf jeder Seite der Endkappe, die diese festhalten. Spitzzange in die Öffnung eines
der Schnappverschlüsse einführen und Zange benutzen, um ihn zusammenzudrücken.
6. Schlitzschraubendreher an die erhöhte Rippe neben dem Schnappverschluss ansetzen und den
Schraubendreher sanft drehen, um die Endkappe von der Grundplatte wegzudrücken.
Schnappverschluss
Schnappverschluss
Schnappverschluss
Schnappverschluss
Rippe
Rippe
Rippe
Rippe
Halteschraube Halteschraube
Rückwärtige Endkappe Vordere Endkappe
