WARTUNG
powermax30
Wartungshandbuch
3-25

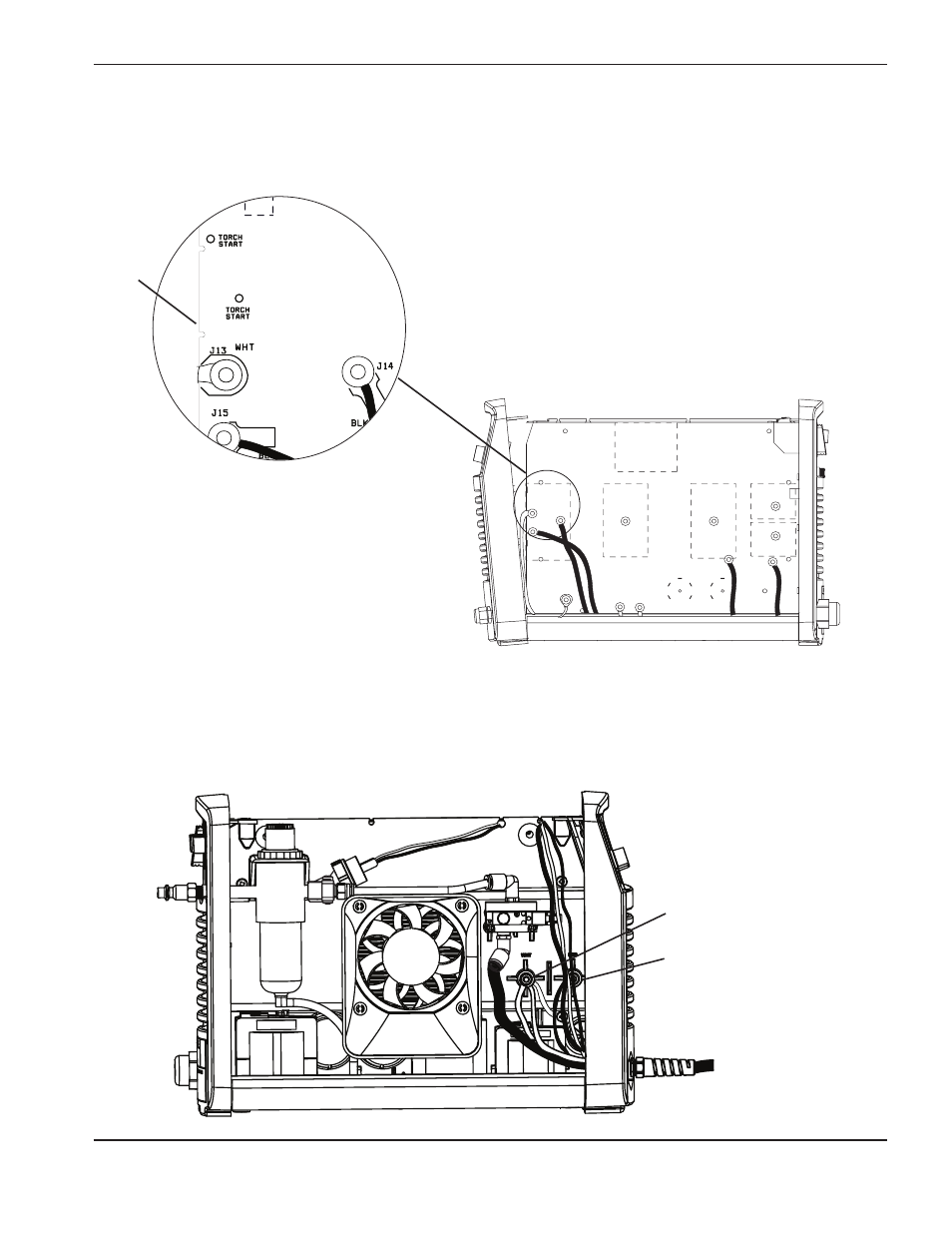

4. Vordere Endkappe vorsichtig von der Stromquelle wegkippen. Die orangefarbenen, blauen und violetten Drähte
der Brennerleitung sind mit einer 3-Stift-Steckverbindung an J12 an der Strombaukarte angeschlossen.
Steckverbindung durch Ziehen in Richtung Stromquellenvorderseite entfernen.
J12
5. Die weiße Drahtgruppe und der rote Draht von der Brennerleitung sind an den Bolzen an der Mittelplatte auf der
Lüfterseite der Stromquelle zu sichern. Mit einem 8 mm Steckschlüssel sind Schraubenmuttern von den Bolzen
entfernen und die Abschlussringe von den Bolzen wegzuschieben.
Weiße Drahtgruppe
Roter Draht
