JB-Lighting VaryLED 3*84 Benutzerhandbuch
Seite 5
6
2.4 Netzstrom verkabeln
Netzstecker montieren siehe Kapitel 2.1.
Anschlußwerte: Spannung 230 V, Frequenz 50-60 Hz, Leistung 330VA:
Die elektrische Sicherheit sowie die Funktion des Gerätes ist nur dann gewähr-
leistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem ange-
schlossen wird. Es ist sehr wichtig, daß diese grundlegende Sicherheitsvoraus-
setzung vorhanden ist. Lassen Sie im Zweifelsfall die Elektroinstallation durch
einen Fachmann überprüfen. Der Hersteller kann nicht für Schäden verantwortlich
gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter
verursacht wurden! (z. B. Elektrischer Schlag). Benutzen Sie das Gerät nur im
komplett zusammengebauten Zustand, damit eine elektrischen Bauteile berührt
werden können.
Wenn Sie die aufgeführten Punkte beachtet haben, können Sie die Geräte einstecken,
oder von einem Fachmann an das Netz anschließen lassen.
(
)
Gefahr 230 V
2.3 DMX Verkabelung
Die DMX Verkabelung (Signalleitungen) sollte mit einem 4-poligen Kabel mit
Abschirmung erfolgen. Wir empfehlen ein DMX-Kabel, es kann jedoch alternativ
auch ein 2-poliges Mikro-Kabel verwendet werden. Hierbei ist jedoch kein
Software-Update zu den VaryLEDs möglich. Pin 4 und 5 sind dann nicht belegt.
Stecker und Buchsen sind 5-pol oder 3-pol XLR, und können im Fachhandel
erworben werden.

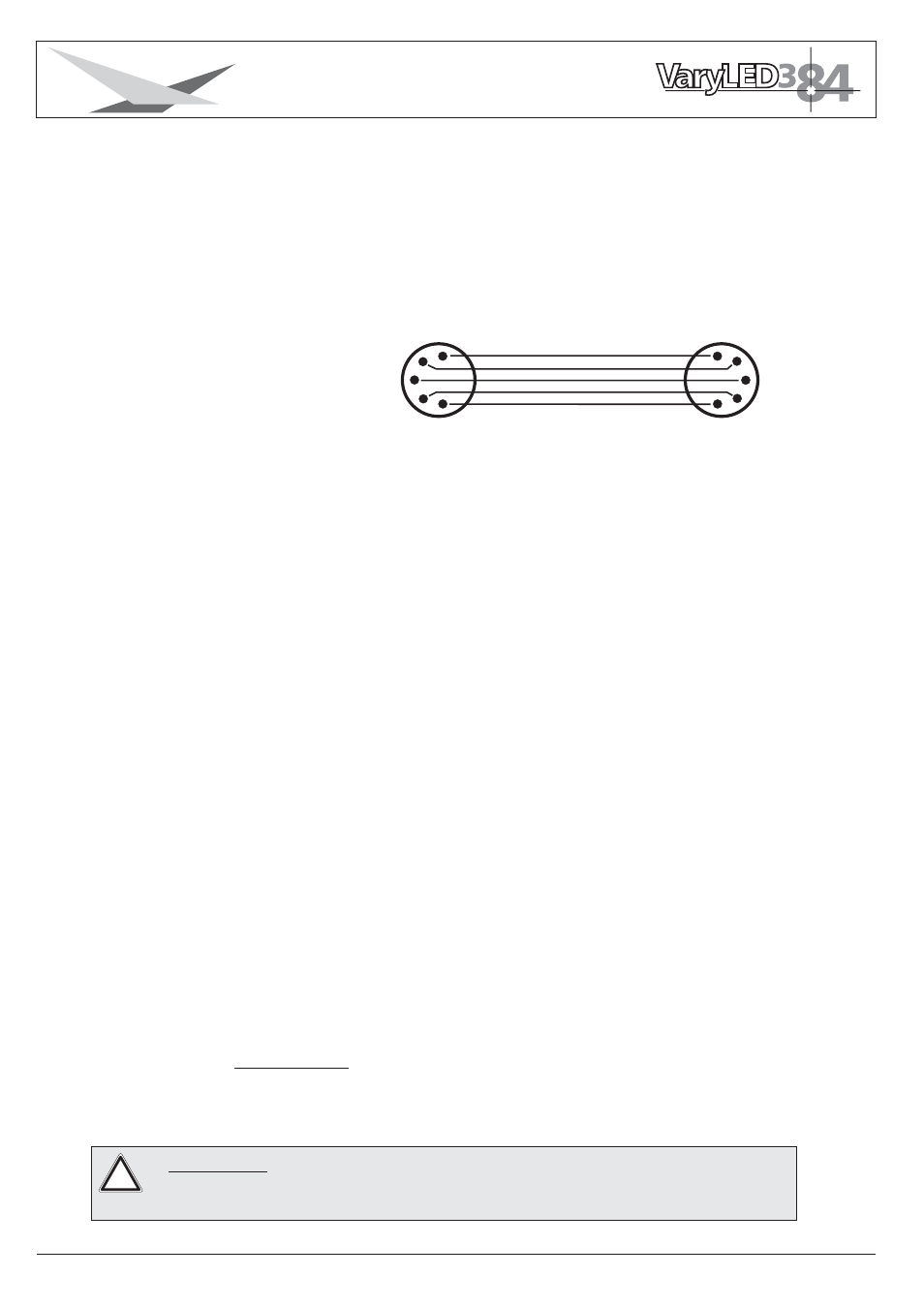

Steckerbelegung
Pin 1 = Ground = Abschirmung
Pin 2 = DMX -
Pin 3 = DMX +
Pin 4 = Data out -
Pin 5 = Data out +
4
2
3
4
2
3
Die DMX Kabel von VaryLED zu VaryLED werden eins zu eins verbunden.
Verbinden Sie nun den Ausgang Ihres Controllers mit dem 1. VaryLED.
(Controller DMX-Out mit VaryLED DMX-In). Anschließend den 1. VaryLED
mit dem 2. VaryLED (VaryLED 1 DMX-Out mit VaryLED 2 DMX-In) und so
weiter. Alle DMX-Ein/Ausgänge sind durchkontaktiert, d.h. Sie können das
DMX-Signal mit der 5-pol Buchse in den DMX-In einstecken und am 3-pol
DMX-out herausschleifen und umgekehrt. Beim letzten Gerät bleibt die Buchse
DMX-Out unbelegt. In manchen Fällen ist es ratsam einen so genannten End-
stecker (XLR-Stecker mit einem Widerstand von 120 Ohm zwischen Pin 2 und
Pin 3) einzustecken. Ob ein Endstecker benötigt wird hängt von verschiedenen
Faktoren (unter anderem den benutzten Kabellängen und der Geräte Anzahl
ab). Solange jedoch keine Probleme in der DMX-Linie auftreten, kann darauf
verzichtet werden.
Kabel mit Abschirmung
5
1
5
1
ACHTUNG:
VaryLED kann sofort aufleuchten falls Standalone-Betrieb aktiviert ist
oder DMX-Signal anliegt !
!
