Wenn Sie den Sensor an ein Werksnetzwerk anschließen, wenden Sie sich bitte wegen
der korrekten Einstellungen an den Netzwerkadministrator.
Wenn das Netzwerk ein eigenständiges Netzwerk mit nur PR-33-Geräten und einem
oder mehreren Rechner(n) ohne Verbindung zu einem anderen Netzwerk ist, können
die IP-Adressen ziemlich frei ausgewählt werden. Eine Möglichkeit besteht in der Num-
merierung der Instrumente, sodass alle 192.168.33.x-Adressen haben und jeder Rech-
ner und jedes Instrument eine andere Nummer x zwischen 1...254 hat. Die Subnetz-
maske (oder Netzmaske) ist in diesem Falle 255.255.255.0 (siehe Abbildung 2.6).
IP = 192.168.33.1
IP = 192.168.33.2
IP = 192.168.33.3
IP = 192.168.33.100
netmask = 255.255.255.0
PoE
sw
itch

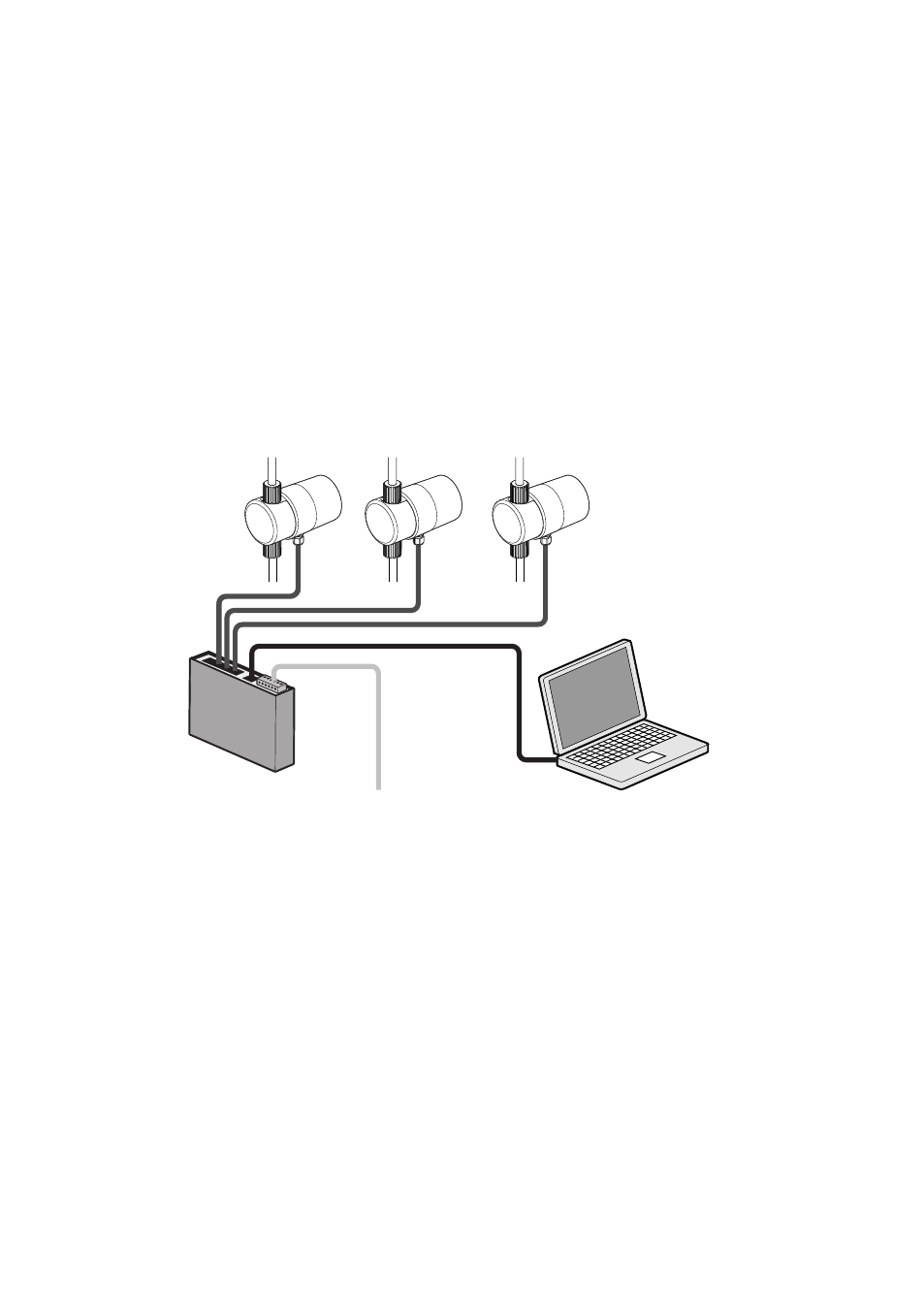

Abbildung 2.6
Ein Netzwerk von PR-33-Sensoren
Anmerkung: Es gibt keine Einstellungen für Subnetzmasken, Standard-Gateways oder
Nameserver in PR-33, da diese Einstellungen nicht erforderlich sind.
2.3 Testen des Ethernet-Anschlusses
Wenn Sie den Sensor an einen mit Energie versorgten PoE-Switch anschließen, sollten
die Anzeigeleuchten aufleuchten. Die tatsächliche Position und Funktion der Leuch-
ten sind vom Switch abhängig, Abbildung 2.7 zeigt jedoch die Anzeigeelemente auf
einem typischen PoE-Switch. Es gibt ein Anzeigeelement, das angibt, dass das Instru-
ment Strom verbraucht; ein anderes Anzeigeelement (neben der Ethernet-Anschluss-
buchse) zeigt den Verbindungsstatus. In diesem Falle wird eine 100 Mbit/s-Verbindung
