2 PR-33-S instruction manual
Dokument/Revision Nr. Rev. 1.3 Mit Wirkung vom: 5. März 2014
L
P
M M
S
A C B

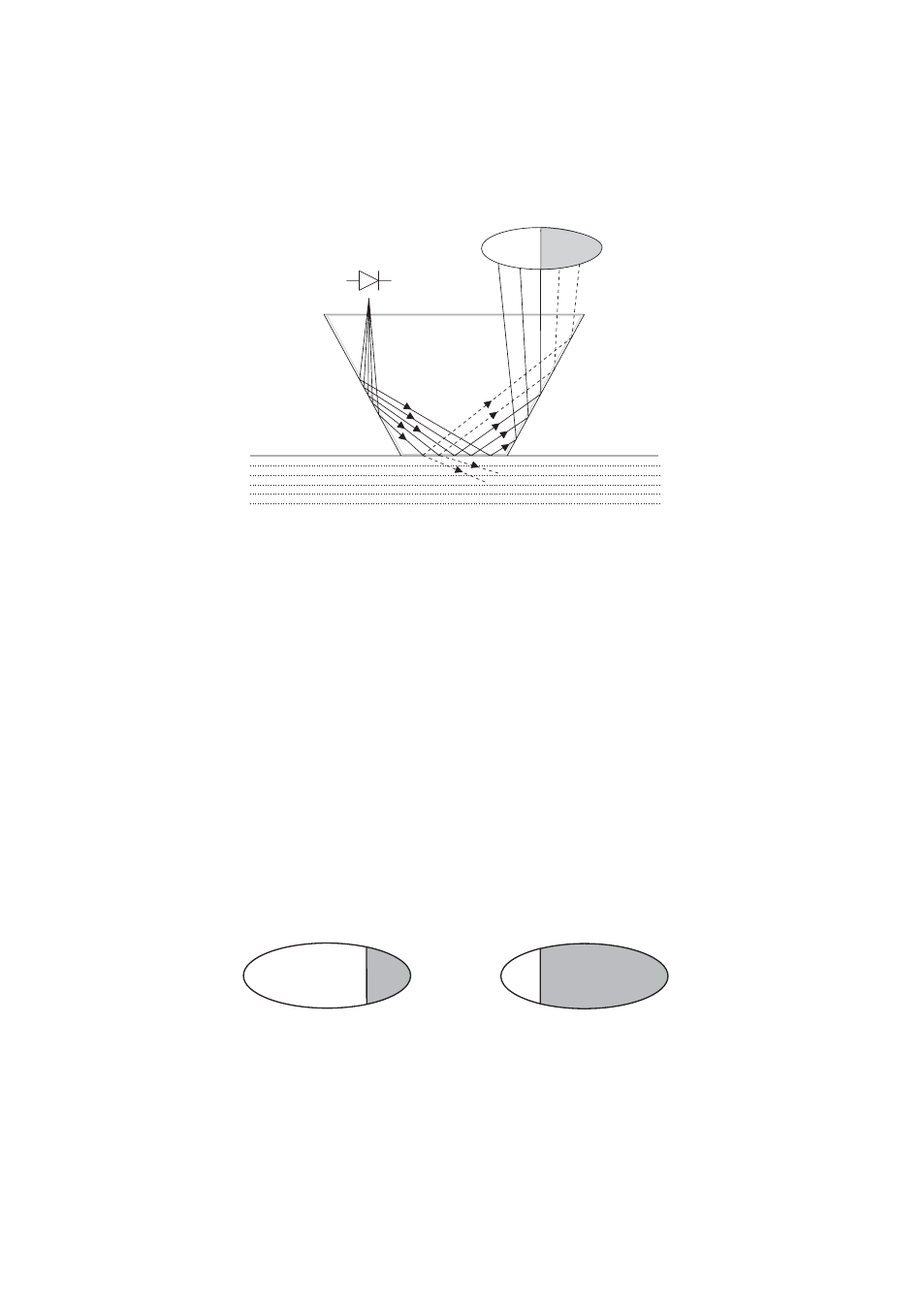

Abbildung 1.2 Prinzip des Refraktometers
Die reflektierten Lichtstrahlen erzeugen ein Abbild (ACB), wobei (C) die Position des
Grenzwinkels ist. Die Strahlen an (A) werden vollkommen innen an der Prozess-Grenz-
fläche reflektiert; die Strahlen an (B) werden teilweise reflektiert und teilweise in die
Prozesslösung gebrochen Auf diese Weise wird das optische Abbild in einen hellen
Bereich (A) und einen dunklen Bereich (B) aufgeteilt. Die Position der Grenzlinie (C)
gibt den Wert des Grenzwinkels an. Der Brechungsindex n
D
kann danach anhand dieser
Position bestimmt werden.
Der Brechungsindex n
D
ändert sich mit der Konzentration der Prozesslösung und der
Temperatur. Bei den meisten Lösungen erhöht sich der Brechungsindex, wenn die Kon-
zentration zunimmt. Bei höheren Temperaturen ist der Brechungsindex kleiner als bei
niedrigeren Temperaturen. Daraus folgt, dass das optische Abbild sich mit der Konzen-
tration der Prozesslösung, wie in Abbildung 1.3gezeigt, ändert. Die Farbe der Lösung,
Gasblasen oder ungelöste Partikel wirken sich nicht auf die Position der Grenzlinie (C)
aus.
B B C C A A
Low concentration High concentration
Abbildung 1.3 Optische Abbilder
