2 Ethernet-Anschluss
Der Ethernet-Anschluss ermöglicht den Datendownload von einem PR-33-Sensor auf
einen Computer. Jeder Computertyp (PC, Mac, PDA, Großrechner...) mit einem kom-
patiblen Netzwerkanschluss kann zur Ansicht und zum Downloaden von Daten vom
Sensor konfiguriert werden. Die Sensorkonfigurierung und -überwachung kann ohne
spezielle Software mit Hilfe eines Standardwebbrowsers erfolgen. Abschnitt 8.1 ent-
hält alle notwendigen Angaben, um ein Datenerfassungsprogramm zu schreiben.
2.1 Ethernet-Spezifikation
Der Sensor ist für den Anschluss an ein Netzwerk mit PoE (Power over Ethernet,
IEEE-802.3af) Mode A support ausgelegt, da er seine Betriebsenergie durch das Ether-
net erhält. Der Sensor ist mit einem integrierten 10 m langen Ethernetkabel aus-
gestattet. Das Kabel kann an jedes übliche RJ45-Ethernet-Gerät angeschlossen wer-
den. Zusätzliche Länge ist möglich durch die Verwendung eines UTP-Anschlussadap-
ters/-Verbindungsstücks mit einem Standard-Ethernetkabel, wodurch eine Länge von
bis zu 90 m erreicht werden kann. Die maximale Kommunikationsgeschwindigkeit des
Sensors beträgt 100 Mbit/s (Ethernet 100BASE-T).
In seiner einfachsten Form besteht das Netzwerk aus einem Sensor, einem Computer
und einem PoE-Switch. Diese Konfigurierung ist in Abbildung 2.1 dargestellt.
PR-33
PoE
switch
Laptop

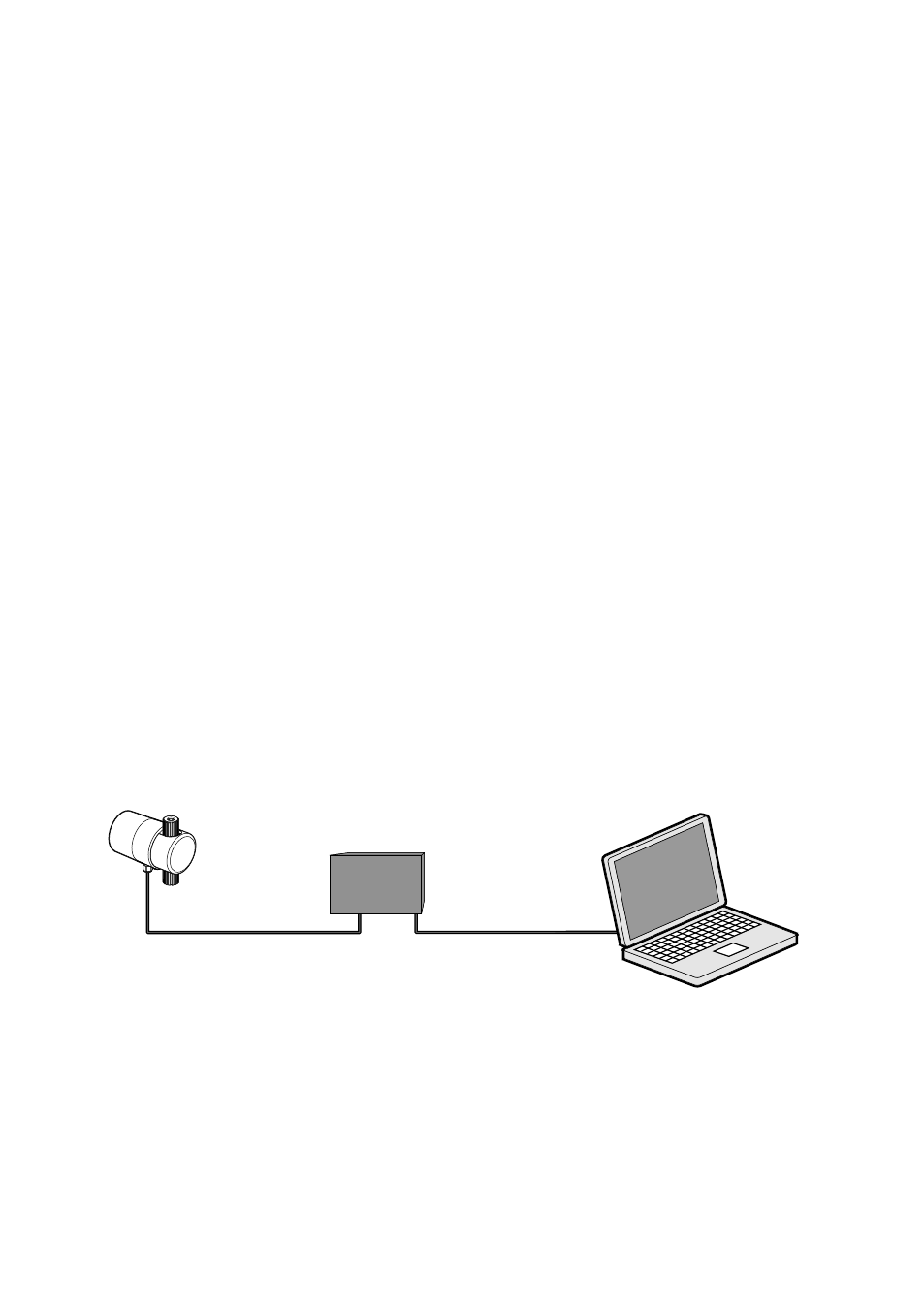

Abbildung 2.1
Einfache Netzwerkkonfigurierung
Mehrere Sensoren können an dasselbe Ethernet-Netzwerk angeschlossen werden.
Außerdem verfügen die Sensoren über eine automatische Funktion zur Erkennung der
Netzwerkpolarität, sodass vom Netzwerk entweder Cross-over- oder Straight-Verbin-
dungskabel verwendet werden können.
