1 Einleitung
1
© Copyright K-Patents 2014. All rights reserved.
1 Einleitung
Der Sensor des Inline-Refraktometers PR-33-S (Abbildung 1.1) misst den Brechungsin-
dex n
D
und die Temperatur des Prozessmediums. Die Konzentration der Prozessflüssig-
keit wird anhand dieser Werte berechnet, wenn die Zusammensetzung des Prozessme-
diums bekannt ist.
Die Ausgangswerte des Sensors werden durch dessen Ethernet-Verbindung mit Hilfe
eines UDP-/IP-Protokolls (siehe Kapitel 2)übertragen. Außerdem ist eine optionale
mA-Ausgabeeinheit verfügbar.

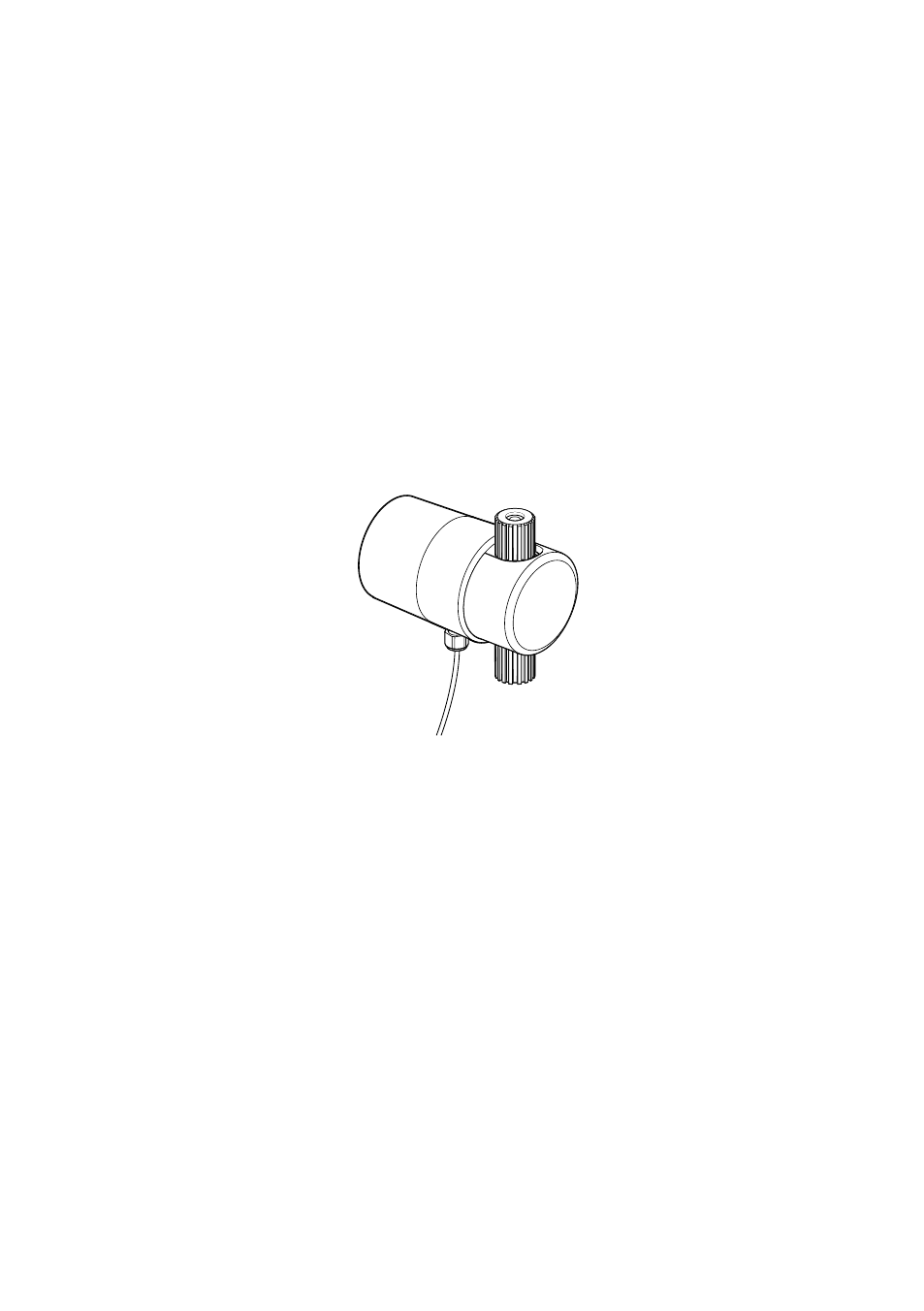

Abbildung 1.1
PR-33-S-Sensor
1.1 Messprinzip
Das Inline-Refraktometer von K-Patents bestimmt den Brechungsindex n
D
der Prozess-
lösung. Es misst den kritischen Brechungswinkel mit Hilfe einer gelben LED-Lichtquelle
mit derselben Wellenlänge (589 nm) wie von der Natrium D-Linie (daher n
D
). Das Licht
der Lichtquelle (L) in Abbildung 1.2 wird auf die Grenzfläche zwischen dem Prisma (P)
und dem Prozessmedium (S) gelenkt. Zwei der Prismaoberflächen (M) fungieren als
Spiegel und krümmen die Lichtstrahlen so, dass sie die Grenzfläche in unterschiedli-
chen Winkeln treffen.
