2 Ethernet-Anschluss 9
© Copyright K-Patents 2014. All rights reserved.
zwischen zwei Instrumenten an den Switch-Ports 1 und 3 (ein Sensor pro Port) herge-
stellt, und ein PoE-Gerät ist in diesen Ports 1 und 3 angeschlossen.
1
2
3
4
P
o
E
F
A
U
L
T
P
W
R
2
1 0 0 0 M
1 0 0 M
P
W
R
1
4 2
3 1 5 7
6 8

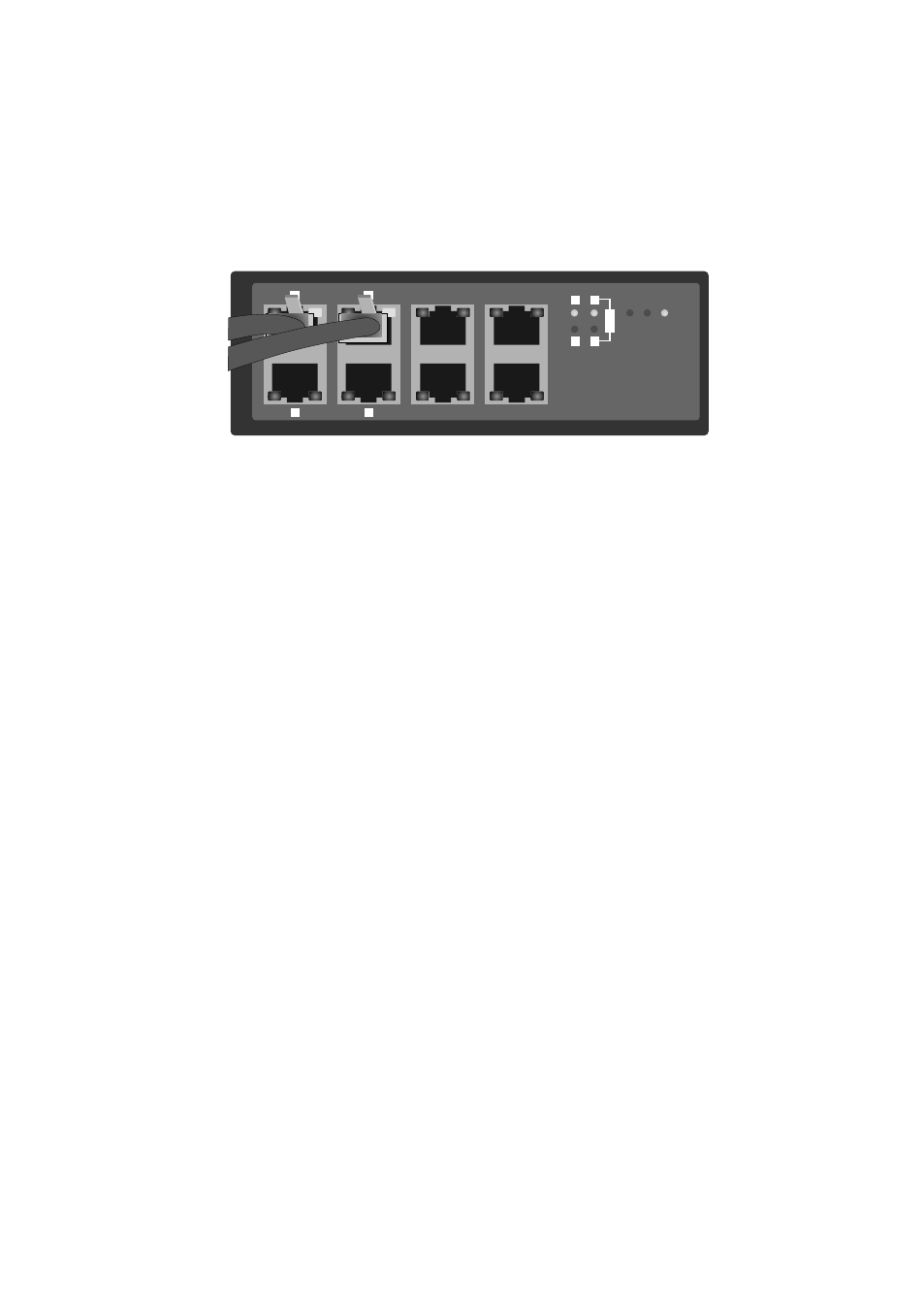

Abbildung 2.7 Ein Beispiel für die Anzeigeleuchten des PoE-Switch
Anmerkung: Es ist üblich, dass z. B. PoE-Switches mit 8 Ports nur 4 Ports haben, die
Strom liefern.
Wenn sich der Sensor in einem wenig beleuchteten Raum befindet, sollten Sie das
Blinken der Anzeigeleuchten des Prozessors auf der Instrumentenabdeckung sehen
(siehe Abbildung 2.8). Wenn die Leuchten blinken, erhält das Instrument Strom vom
PoE-Anschluss.
Wenn der Sensor mit Strom versorgt wird, sollte er von jedem ordnungsgemäß konfigu-
rierten Rechner, der mit demselben Ethernet-Netzwerk verbunden ist, erreichbar sein,
indem die IP-Adresse des Instruments in einem Webbrowser eingegeben wird (siehe
Abschnitt 2.4).
Anmerkung: Die werksseitig eingestellte IP-Adresse des Sensors lautet 169.254.23.33.
Diese Adresse sollte immer reagieren (siehe Abschnitt 2.2.1).
2.3.1 Fehlersuche beim Anschluss
Falls Sie das Instrument durch das Netzwerk nicht erreichen können, prüfen Sie bitte
Folgendes:
•
Das Instrument wird mit Strom versorgt; es erscheint ein schwaches blinkendes
Licht auf der Instrumentenabdeckung (Abbildung 2.8) oder der PoE-Switch zeigt an
’power OK’ (siehe Abbildung 2.7).
•
Die Netzwerkeinstellungen des Rechners sind mit denen des Instruments kompati-
bel (Abschnitt 2.2.2).
