1 Einleitung 3
© Copyright K-Patents 2014. All rights reserved.
Die Position der Grenzlinie wird digital mit Hilfe eines CCD-Elements (Abbildung 1.4)
gemessen und wird von einem Prozessor im Instrument in einen Brechungsindexwert
n
D
umgewandelt. Dieser Wert wird zusammen mit der gemessenen Prozesstemperatur
zur Berechnung der Konzentration verwendet.

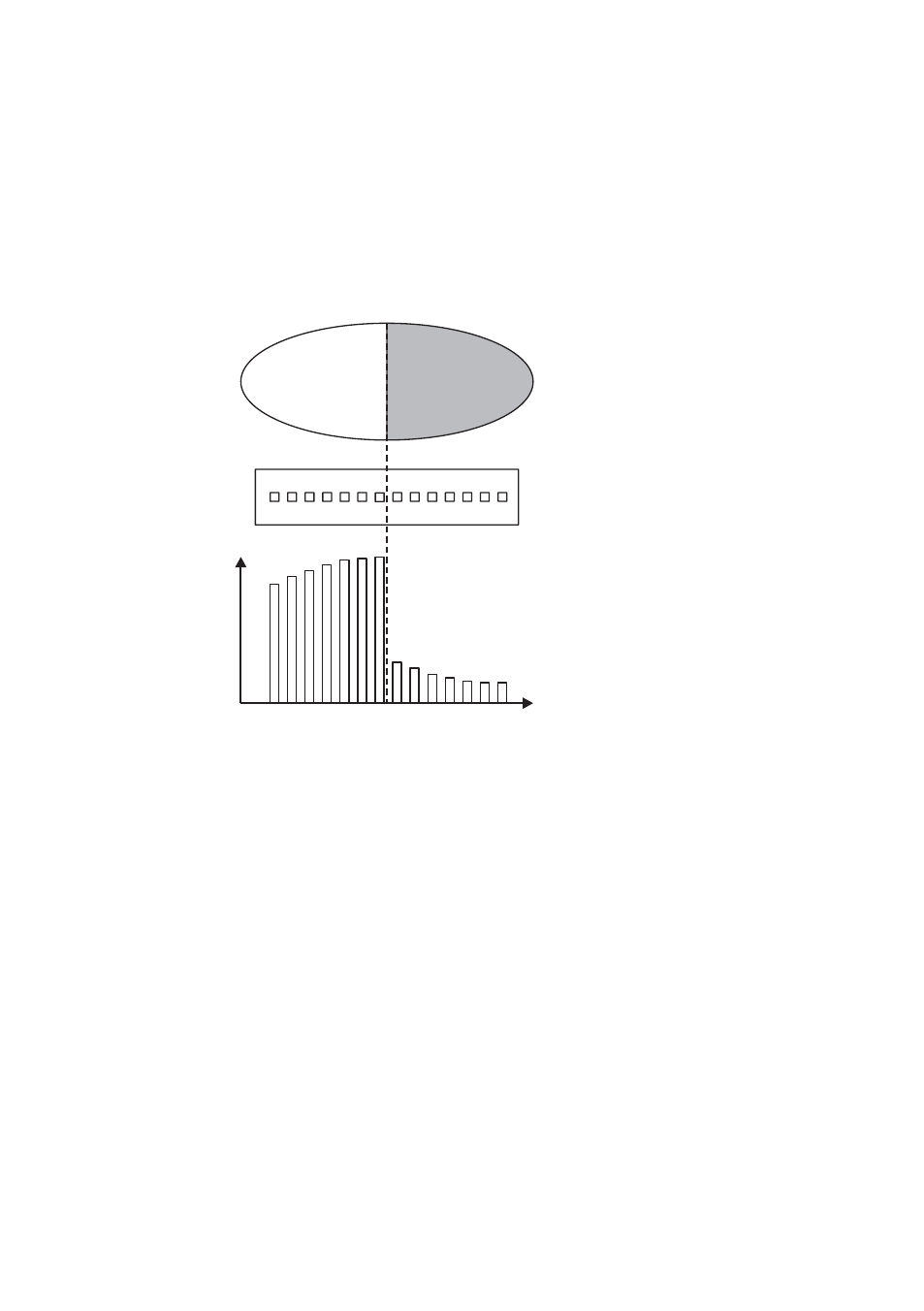

a. Optical image
b. CCD element
c. CCD output
V
Abbildung 1.4 Erkennung optisches Abbild
