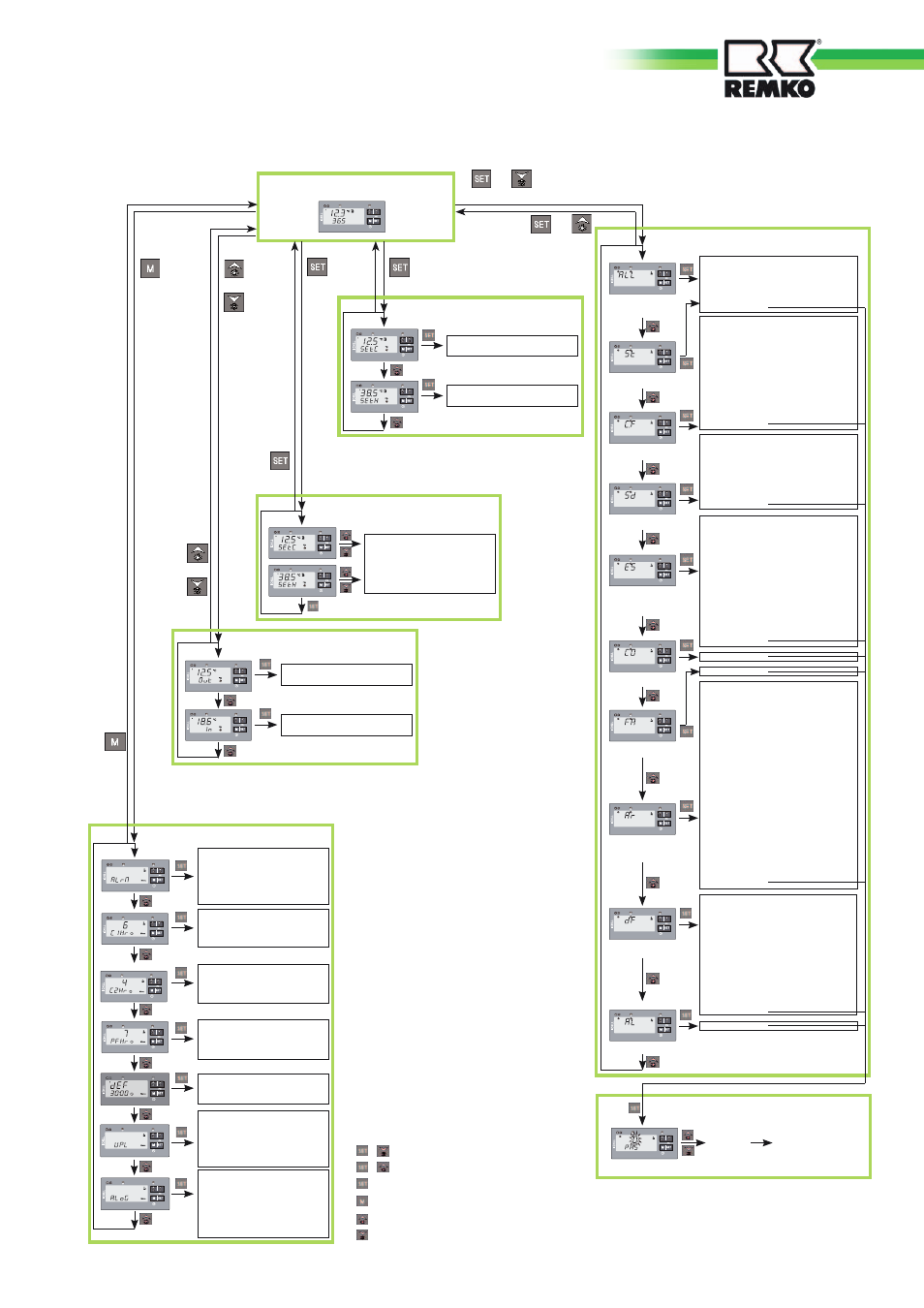

Bedienstruktur
> 5 Sek.
< 2 Sek.
< 2 Sek. > 5 Sek. < 2 Sek.
< 2 Sek.
< 2 Sek.
< 2 Sek.
> 5 Sek.
+
+
/
/
Konfiguration öffnen
Wert/Parameter hoch
Untermenü/Wert öffnen
Konfiguration schließen
Wert/Parameter runter
Untermenü schließen
+
+
Standarddisplay
Änderung Sollwerte
Änderung Sollwert K/H
Wertveränderung im Kühlen
zwischen 10,0 bis 18,0 und im
Heizen zwischen 36,0 bis 43,0
über Taste /, Speicherung
über „SET“.
Param.ebene 2 mit Passwort
Alle Parameter
Eingabe
Passwort
Alle Parameter der
Untermenues:
St, CF, Sd, ES, CO,
Ar, dF
Anzeige Sollwerte
Anzeige Sollwert Kühlen
aktueller Sollwert im Kühlbetrieb
Anzeige Sollwert Heizen
aktueller Sollwert im Heizbetrieb
Menü ohne Passwort
aktuelle Störungsliste
z.Zt. anliegende, nicht rück-
setzbare Störungen werden mit
„no“, rückstellbare mit „rSt“
angezeigt, Rücksetzung über die
Taste SET.
Betriebsstunden Kompr. 1
Wert in Std. nach Wartung etc.
durch Betätigen der Taste SET
rücksetzbar (5 Sek.).
Parametersicherung auf
Hotkey
Mittels eines eingestecktem
Hotkeys können die aktuellen
Parameter des Reglers auf den
Hotkey übertragen werden.
Betriebsstunden Kompr. 2
Wert in Std. nach Wartung etc.
durch Betätigen der Taste SET
rücksetzbar (5 Sek.).
Störungsliste zurücksetzten
Störungen werden entsprechend
der Reihenfolge n01 (älteste) bis
n50 (jüngste) angezeigt. Durch
Eingabe des Passwortes kann
unter „ArSt“ die Liste zurückge-
setzt werden.
Betriebsstunden Pumpe
Wert in Std. nach Wartung etc.
durch Betätigen der Taste SET
rücksetzbar (5 Sek.).
Param.ebene 1 ohne Passwort
St 01 Sollwert Kühlen
St 02 Hysterese Kühlen
St 03 Sollwert Heizen
St 04 Hysterese Heizen
St 09 Regelband
Pr2 Passwort
CF 16 ID 5 Konfiguration
CF 24 Pb 1 Abschaltung
CF 25 Pb 2 Abschaltung
CF 26 Pb 3 Abschaltung
CF 27 Pb 4 Abschaltung
CF 28 Aktiv./Betriebsmodus Gerät
CF 29 autom. Changeover Sollwert
CF 30 Hysterese Changeover
CF 31 Displayikon Kühlen/Heizen
CF 32 Umstellung °C / °F
CF 37 Firmenversion
Pr2 Passwort
Sd 01 dym. Sollwert Konfiguration
Sd 02 Abschaltung dym. Sollwert K
Sd 03 Abschaltung dym. Sollwert H
Sd 04 Sensor Außentemp. Sollwert K
Sd 05 Sensor Außentemp. Sollwert H
Sd 06 Sensor Außentemp. Hysterese K
Sd 07 Sensor Außentemp. Hysterese H
Pr2 Passwort
ES 01 Einschaltzeit
ES 02 Ausschaltzeit
ES 03 Aktivierung Montag
ES 04 Aktivierung Dienstag
ES 05 Aktivierung Mittwoch
ES 06 Aktivierung Donnerstag
ES 07 Aktivierung Freitag
ES 08 Aktivierung Samstag
ES 09 Aktivierung Sonntag
ES 10 Sollwert Kühlen
ES 11 Hysterese Kühlen
ES 12 Sollwert Heizen
ES 13 Hysterese Heizen
Pr2 Passwort
Ar 03 Sollwert Frostschutzstörung K
Ar 04 Hysterese Frostschutzstörung K
Ar 08 Sollwert Frostschutzheizung K
Ar 09 Sollwert Frostschutzheizung H
Ar 10 Sollwert Kühlen W/W
Ar 11 Hysterese Kühlen W/W
Ar 12 Hysterese Heizen W/W
Ar 13 Konfig. Frostschutzheizung
Ar 14 Konfig. Kühlen
Ar 20 Aktiv./Betriebsmodus E-Heizung
Ar 21 Sollwert Lufttemp. Aktiv.
Ar 22 Hysterese Lufttemp. Aktiv. Hzg
Ar 24 Nachlaufzeit E-Heizung 2
Ar 25 Sollwert Lufttemp. Aktiv. Kompr.
Ar 26 Sollwert Lufttemp. Sperr. Kompr.
Ar 27 Sollwert Frostschutzstörung H
Ar 28 Hysterese Frostschutzstörung H
Ar 29 Sollwert externe Pumpe W/W
Ar 30 Hysterese externe Pumpe W/W
Ar 31 Aktiv./Betriebsmodus Pumpe
Ar 32 Aktiv./Betriebsmodus Pumpe
Pr2 Passwort
Pr2 Passwort
Pr2 Passwort
Pr2 Passwort
Alle freien
Parameter
Sollwerte
Konfiguration
dym. Sollwert
Energiespar-
zyklus
Kompressor
Ventilator
Frostschutz
Störungen
Abtauung
Anzeige Istwerte
Anzeige Mediumaustritt
aktueller Istwert (Vorlauf)
Anzeige Mediumeintritt
aktueller Istwert (Rücklauf)
dF 02 Eingangsgröße Abtauung
dF 03 Sollwert Abtaubeginn
dF 04 Sollwert Abtauende
dF 05 Min.betriebszeit vor Abtaustart
dF 06 minimale Abtauzeit
dF 07 maximale Abtauzeit
dF 10 Mind.zeit Abtauungintervall
dF 11 Sollwert Abtaubeginn (dF 10)
dF 12 Sollwert Abtauende (dF 10)
dF 16 Aktiv. Störung Tieftempertur
dF 19 Sollwert erzw. Abtaubeginn
dF 20 Hysterese erzw. Abtaubeginn
Pr2 Passwort
Abtauzeit
Wert in Min. und Sek. bis zum
nächsten Abtauintervall.
