REMKO KWL (H)
6
Legende:
1 Umwälzpumpe
2 manueller Entlüfter
3 Rohrbündel-Verdampfer
4 Strömungswächter
5 Membranausdehnungsgefäß
6 Sicherheitsventil
7 Kompressor
8 Druckwächter
9 Schraderventil
10 Lamellenverflüssiger
11 Verflüssigerventilator
12 Filtertrockner
13 Schraderventil
14 Thermisches Expansionsventil Kühlen
15 Sensor Mediumeintritt
16 Sensor Mediumaustritt
17 Sensor Ventilatorregelung

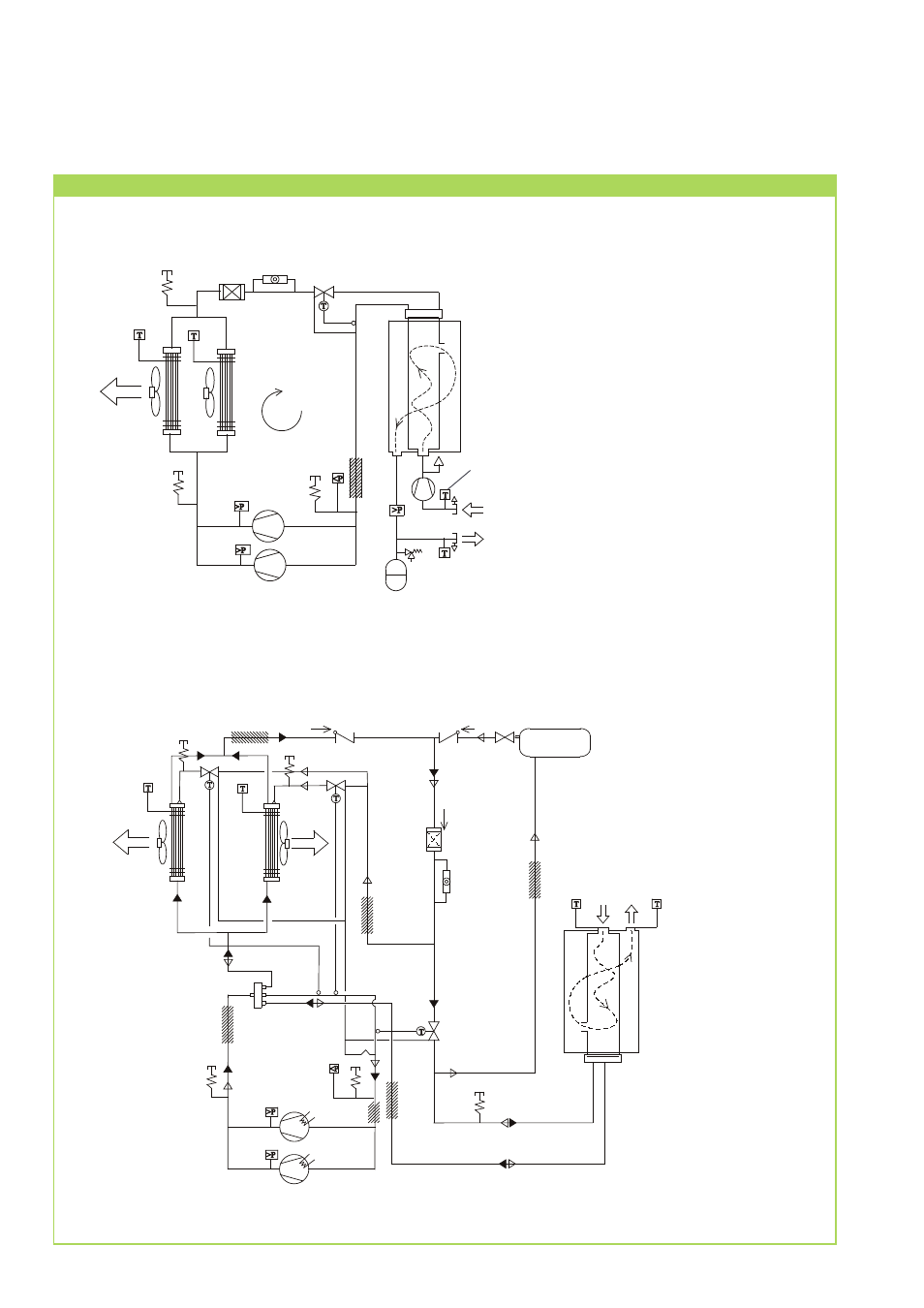

Geräteaufbau
KWL 440 SP - KWL 780 SP
Kühlbetrieb
KWL 440 H SP - KWL 780 H SP
Kühl- und Heizbetrieb
1
5
6
3
4
7
7
17
8
8
8
14
11 11
10 10
13 12
2
16
15 9
9
3
7
7
17
8
8
8
14
11 11
10 10
13
12
9
9
