REMKO KWL 780 H - Handbuch (Seite 29)

29

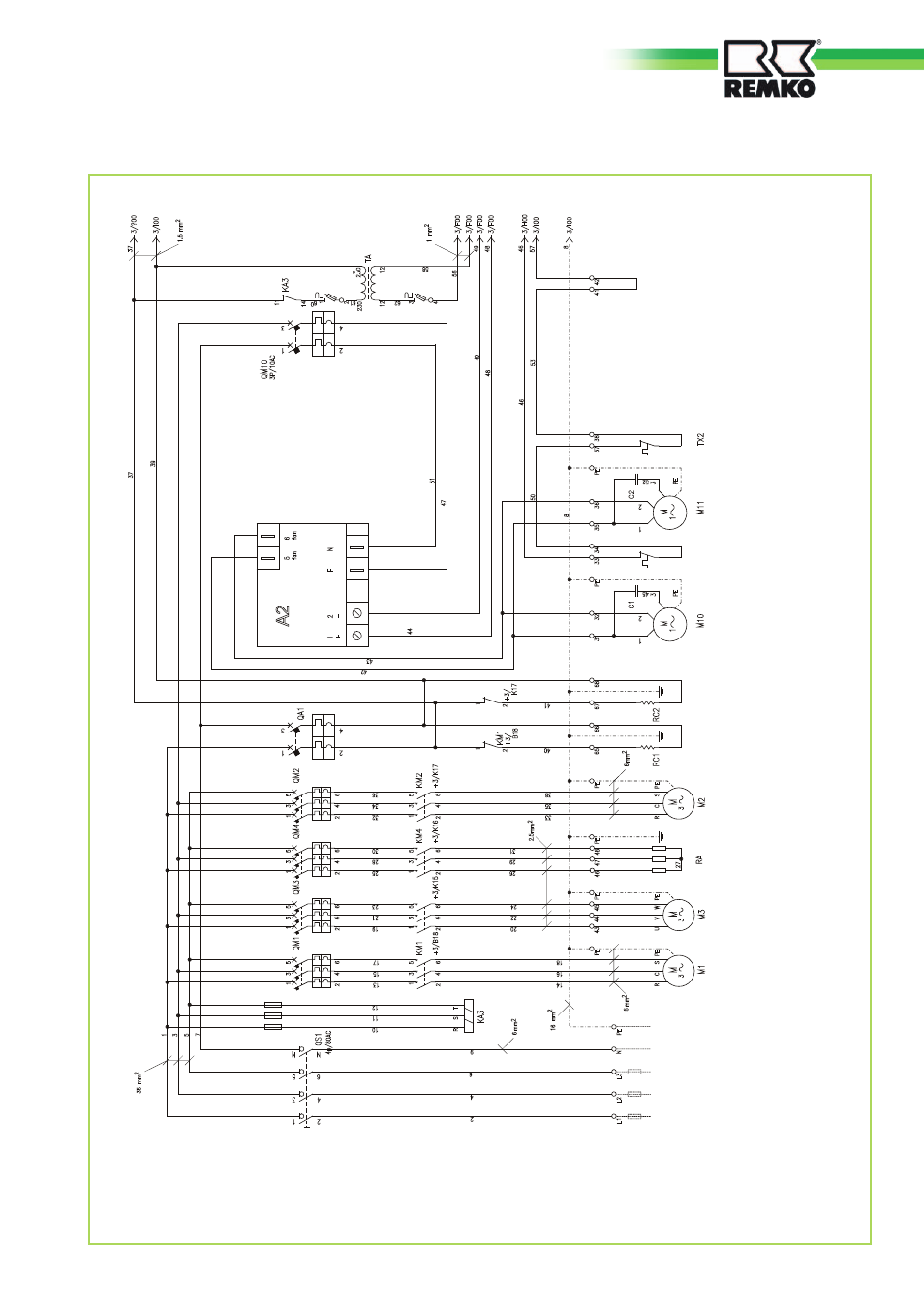

Elektrisches Schaltschema
KWL 440 (H) (SP)
Kompressor
1
Kompressor
2
Umwälzpumpe
Kurbelwannen-
heizung 1
Kurbelwannen-
heizung 2
Verflüssiger-
ventilator 1
Thermokontakt
Ventilator 1
Thermokontakt
Ventilator 2
Verflüssiger-
ventilator 2
Legende:
A1 Regler IChill
A2 Ventilatorregelung
B1 Sensor Mediumeintritt
B2 Sensor Mediumaustritt
B3 Sensor Ventilatorregelung
B4 nicht verwendet
EV1 Umkehrventil
FL Differenzdruckwächter
HP Hochdruckwächter
KA3 Phasenfolgerelais
LP Niederdruckwächter
M1 Kompressor 1
M2 Umwälzpumpe
M3 Kompressor 2
M4 Verflüssigerventilator 4
M10 Verflüssigerventilator 1
M11 Verflüssigerventilator 2
RC1 Kurbelwannenheizung Kompressor
TA Transformator 230/12V
TR 3 Druckaufnehmer (ggf. nicht verwendet)
TX1 Thermokontakt Ventilator 1
TX1 Thermokontakt Ventilator 1
TX2 Thermokontakt Ventilator 2
