5

Das Gerät ist für die Aufstellung im
Außenbereich konzipiert. Es kann
unter bestimmten Umständen
auch im Innenbereich eingesetzt
werden.
Der Kältekreis des Gerätes besteht
aus einem Platten-Verdampfer
(KWL) oder Rohrbündel-Verdamp-
fer (KWL...SP), zwei Kompresso-
ren, thermisches Einspritzventil,
Lamellenverflüssiger, Verflüssi-
gerventilator, Ventilatorregelung,
Hoch- und Niederdruckwächter.
Geräte mit Wärmepumpenfunkti-
on besitzen zusätzlich ein Umkehr-
ventil und eine Sammelflasche.
Der Mediumkreis besteht bei den
Geräten KWL aus einem Platten-
Verdampfer und bei den Geräten
KWL...SP aus einem Speicher, Um-
wälzpumpe, Ausdehnungsgefäß,
Sicherheitsventil, Manometer, Füll-
und Entleerungsventil und Diffe-
renzdruck-/ Strömungswächter.

Als Zubehör sind Winterdruckrege-
lungen, Kabel-Fernbedienungen,
Kurbelwannenheizungen, Schwin-
gungsdämpfer, Frostschutzhei-
zungen, Glykolkonzentrat und
eine Technische Geräteübergabe
erhältlich.

Die Geräte werden in einer stabi-
len Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte
sofort bei Anlieferung und ver-
merken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.

Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.

Gerätebeschreibung

Transport und
Verpackung

Das Gerät (luftgekühlter Kalt-
wasser-Erzeuger) nimmt im Kühl-
betrieb die Wärme des aus dem
zu kühlenden Betriebsmedium
Wasser oder einem Gemisch aus
Wasser und Glykol innerhalb eines
geschlossenen Mediumkreises im
Verdampfer (Platten-Verdampfer
KWL oder Rohrbündel-Verdamp-
fer im Speicher KWL...SP) auf und
gibt sie an den geschlossenen
Kältekreis ab. Infolge des Wärme-
austausches kühlt sich das Medium
ab, das im Kältekreis befindliche
Kältemittel verdampft unter niedri-
gem Druck.

Das gasförmige Kältemittel gelangt
in einen elektrisch angetriebenen
Kompressor (Scroll-Bauweise),
der den Druck und die Tempera-
tur des Kältemittels erhöht. Das
gasförmige Kältemittel wird in den
Lamellenverflüssiger geleitet, der
infolge des Wärmeaustausches das
Kältemittel unter hohem Druck
verflüssigen lässt. Die am Verflüs-
siger austretende Luft erwärmt die
Umgebung. Das flüssige Kältemit-
tel wird mittels einem regelbarem
Einspritzventil zurück in den Ver-
dampfer geleitet, wo der Kreispro-
zess erneut beginnt.
Im Heizbetrieb kann ein Kaltwas-
ser-Erzeuger mit Wärmepum-
penfunktion (WP-Funktion) die
Wärme aus der Umgebungsluft im
Lamellenverflüssiger aufnehmen
und an das Betriebsmedium abge-
ben. Hierzu schaltet ein Umkehr-
ventil den Kältekreis um.
Zur Regelung der Kühl- oder
Heizleistung wird eine rücklauf-
temperaturabhängige Regelung
verwendet, die neben allen Si-
cherheitsfunktionen den autarken
Gerätebetrieb sicherstellt. Ein
potentialfreier Kontakt ermöglicht
eine Freigabe von einer entfernten
Stelle aus.

Legende:

1

Umwälzpumpe

2

manueller Entlüfter

3

Platten-Verdampfer

4

Differenzdruckwächter

5

Membranausdehnungsgefäß

6

Sicherheitsventil

7

Kompressor

8

Druckwächter

9

Schraderventil

10

Lamellenverflüssiger

11

Verflüssigerventilator

12

Filtertrockner

13

Schraderventil

14

Thermisches Expansionsventil Kühlen

15

Sensor Mediumeintritt

16

Sensor Mediumaustritt

17

Sensor Ventilatorregelung

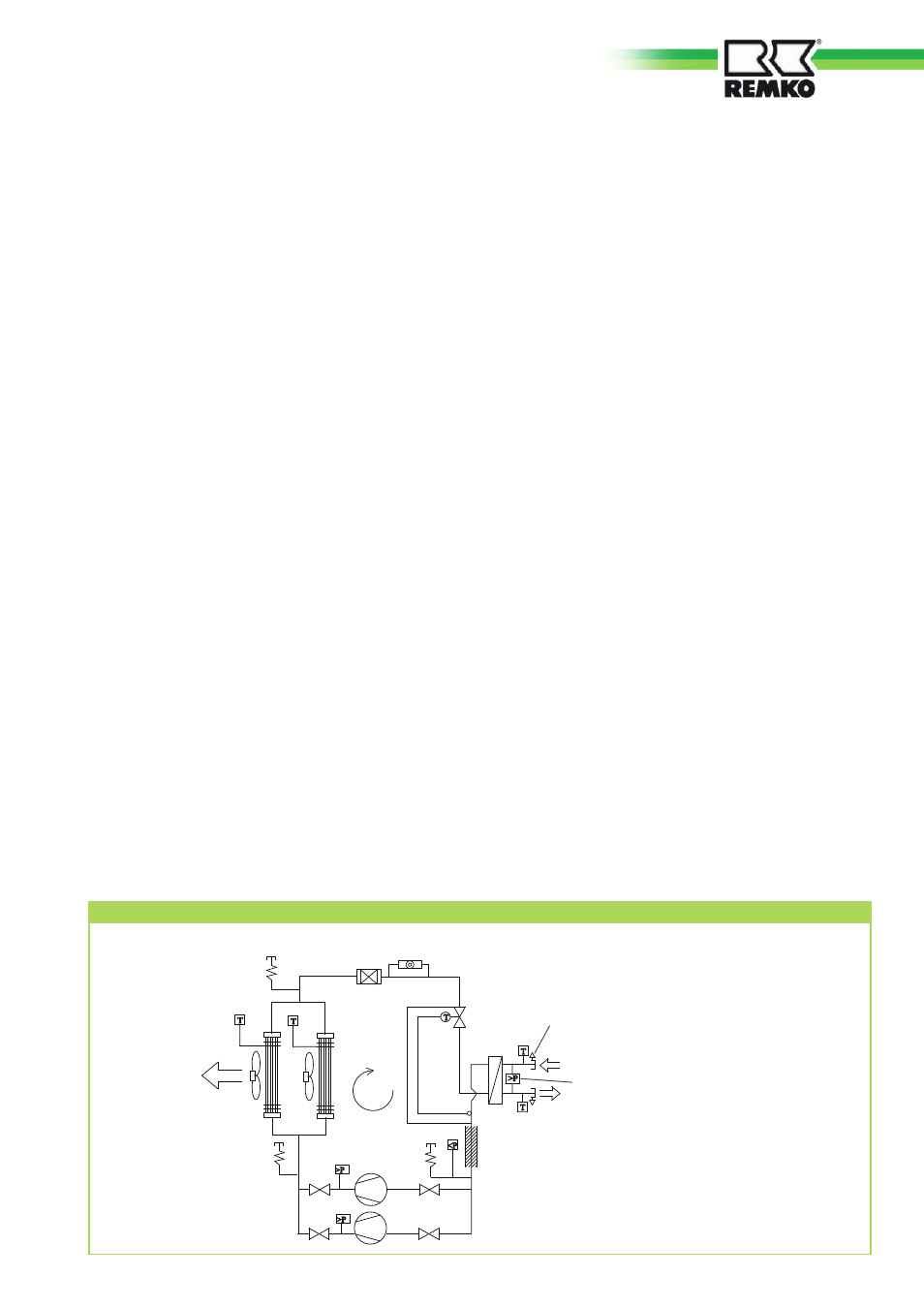

Geräteaufbau

KWL 440 - KWL 780
Kühlbetrieb

3

4

7

7

17

8

8

14

11

11

10

10

13

12

2

16

15

9

9

8
