REMKO KWL 780 H - Handbuch (Seite 9)

9

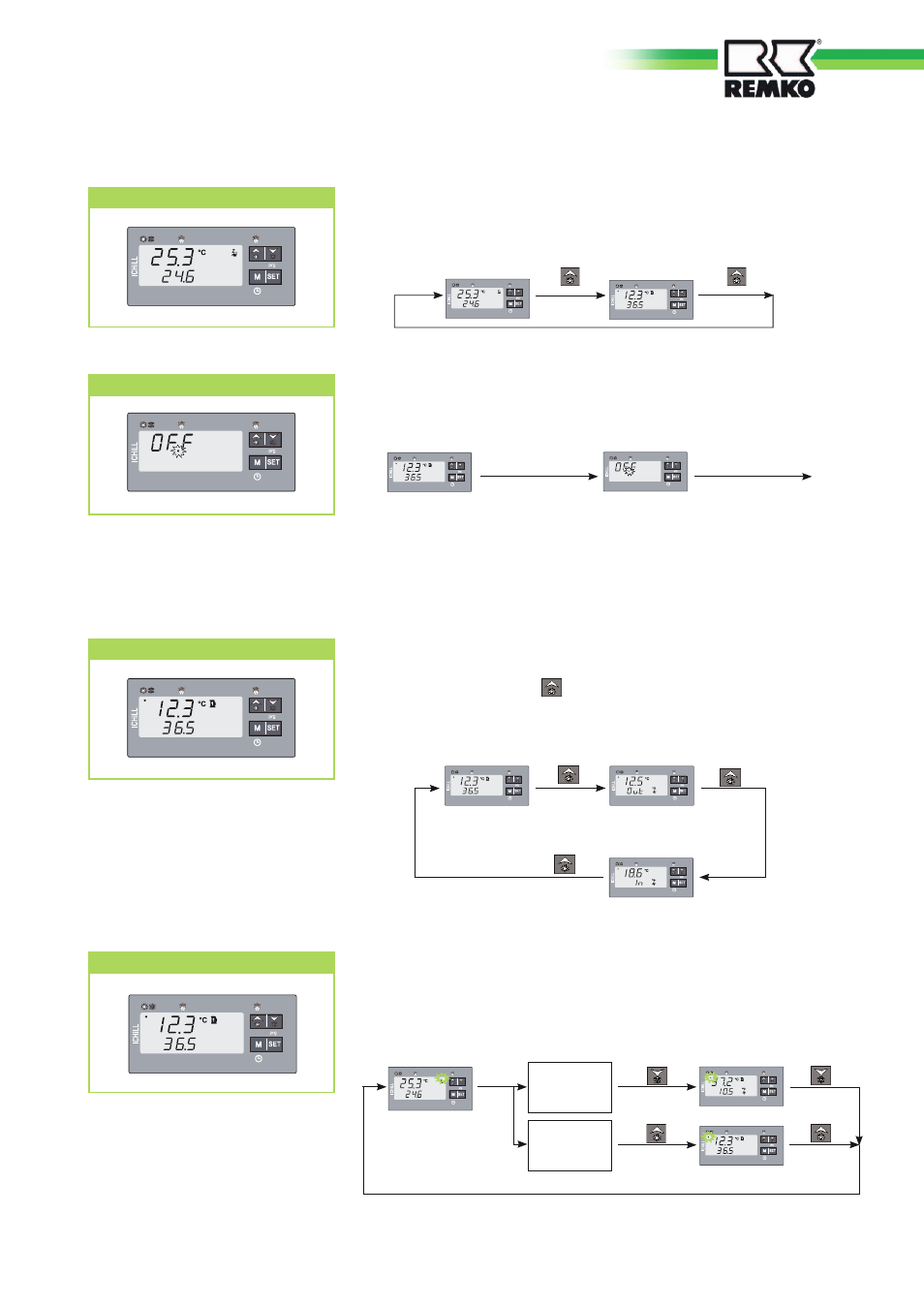

Tastenfunktionen
 /  Taste
Aktivieren bzw. deaktivieren Sie das Gerät mit der
Taste durch längeres Betätigen als 5 Sekunden. Im Anzeigedisplay
erscheint die aktuelle Anzeige der Rücklauftemperatur.
Externe Freigabe
Wird ein potentialfreier Kontakt zur Externen Freigabe des Gerätes ver-
wendet zeigt der Regler im Display „OFF“ und die Anzeige der Dezimal-
stellen blinkt.
Moduseinstellung
Kontakt Externe
Freigabe geöffnet
Anzeige der aktuellen Betriebswerte
In der normalen Anzeige wird die aktuelle Mediumeintrittstemperatur
und die Verflüssigungstemperatur angezeigt.
Durch Betätigen der Taste kann zusätzlich die Mediumaustrittstempe-
ratur (Out) abgelesen werden.
normale
Anzeige
Temperatur
Mediumaustritt
kurzzeitig kurzzeitig
kurzzeitig
Temperatur
Mediumeintritt
Der potentialfreie Kontakt hat Vorrang zur Bedienung über den Regler.
Durch den Parameter CF 16 kann eine Negierung des Kontaktes erfolgen.
werks. Einstellung:
CF 16 = 0 (geöffneter Kontakt = Regler an)
mögliche Änderung: CF 16 = 1 (geschlossener Kontakt = Regler an)
Kontakt Externe
Freigabe geschlossen
mind. 5 Sek. mind. 5 Sek.
Das Gerät besitzt drei Modi: Stand-By-Betrieb, Sommerbetrieb (Kühlmo-
dus) und Übergangsmodus (Heizmodus nur bei Geräten mit WP-Funkti-
on). Im Stand-By-Betrieb leuchtet die Stand-By-Anzeige und es werden
die aktuellen Werte angezeigt. Alle Störmeldungen und Frostschutzwi-
derstände sind aktiv.
Achtung: Es können durch eine Änderung der Parametrierung ein geän-
derter Funktionssinn der Anzeige programmiert werden!
mind. 5 Sek.
HEIZMODUS
nur KWL...H
KÜHLMODUS
KWL und
KWL...H
Kühlmodus
Heizmodus
Betriebsart Stand-By mind. 5 Sek.
mind. 5 Sek.
mind. 5 Sek.
