REMKO KWL (H)

8

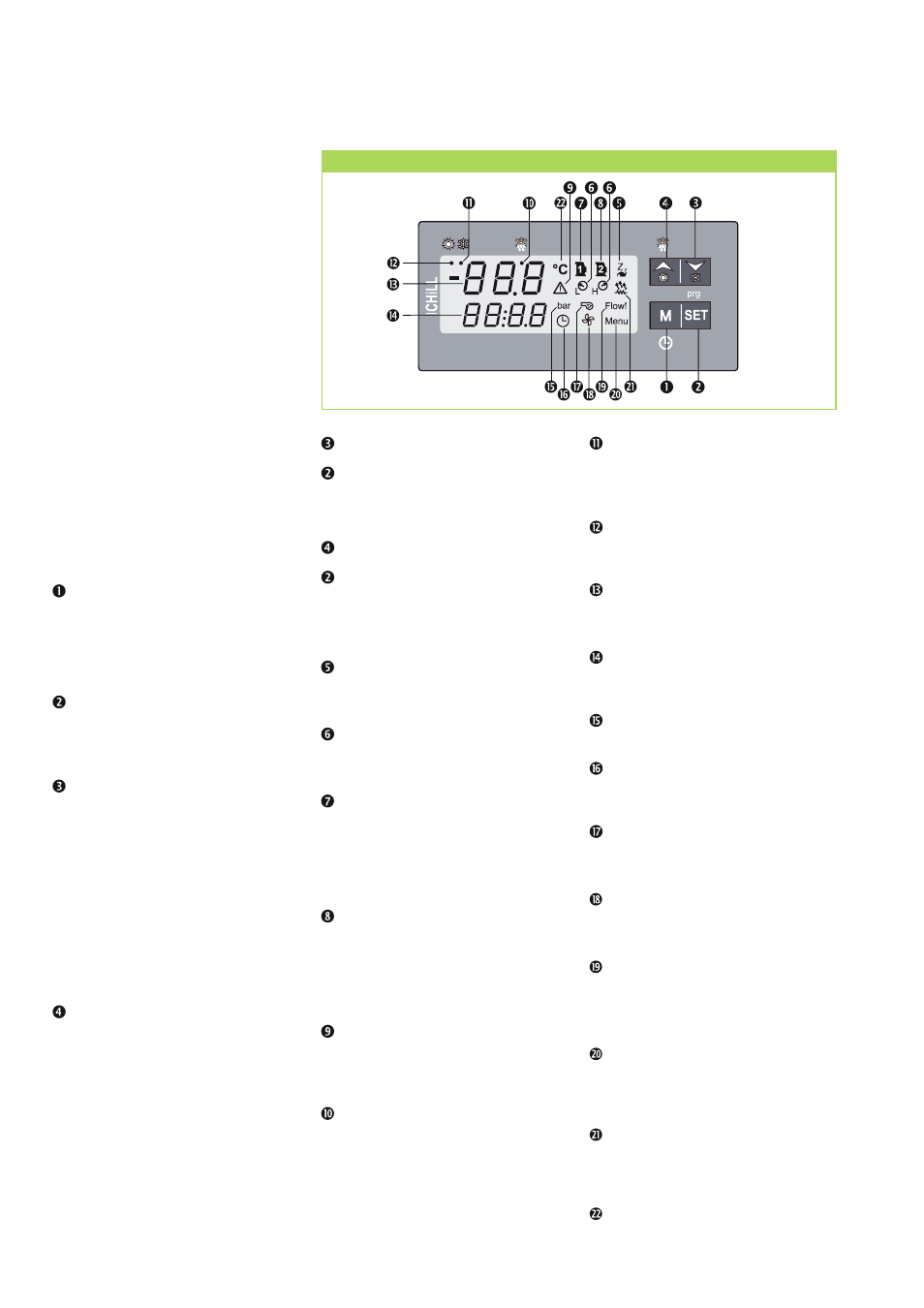

Bedienungstableau des Reglers iChiLL

Taste „

▼ und SET“ zusammen

Das gleichzeitige Betätigen der
Taste

und „SET“ ermöglicht

ein Wechsel in die Parameter-

ebene.

Taste „

▲ und SET“ zusammen

länger als 5 Sekunden

Das gleichzeitige und länge-
re Betätigen der Taste

und

„SET“ ermöglicht eine manuelle

Abtauung

Symbol „Stand-By“

Die LED zeigt den Stand-By-

Modus an.

Symbole „H / L Alarm“

Die LED zeigt die Störmeldung

Hoch- (H) oder Niederdruck (L) an.

Symbol Kompressor 1

Die LED zeigt den Betrieb

(leuchtet) des Kompressor 1

an. Blinkt die LED, befindet sich

der Kompressor in der Anlauf-

Zeitverzögerung.

Symbol Kompressor 2

Die LED zeigt den Betrieb

(leuchtet) des Kompressor 2

an. Blinkt die LED, befindet sich

der Kompressor in der Anlauf-

Zeitverzögerung

LED Allgemeiner Alarm

Diese LED zeigt in Verbindung

mit dem Code die jeweilige

Störung an.

LED Status Abtauung

(nur Geräte mit WP-Funktion)

Die LED zeigt den Betrieb

(leuchtet) des Abtauzykluses

im Heizbetrieb am Lamellen-

verflüssiger an. Blinkt die LED,

ermittelt der Regler die erfor-

derliche Abtauzeit.

Bedienung des Reglers iChill

Der Regler verfügt über 3 Modi:

1. Sommerbetrieb (Kühlmodus)

Im Kühlmodus wird die wärme-

re Mediumtemperatur auf den

eingestellten, kälteren Sollwert

abgekühlt.

2. Übergangsbetrieb (Heizmodus)

(nur Geräte mit WP-Funktion)

:

Im Heizmodus wird die kälte-

re Mediumtemperatur auf den

eingestellten, wärmeren Sollwert

erwärmt.

3. Bereitschaftsmodus (Stand-By)

Im Stand-By-Modus sind die

Sicherheitseinrichtungen aktiv, ein

Betriebmodus ist nicht eingestellt.

Der Regler ist in eine linke Wert-

anzeige und in einer rechte

Funktionsanzeige unterteilt.

Taste „M“

Mit dieser Taste gelangen Sie
in das Funktionsmenü oder
können Uhrzeit und Datum
einstellen.

Taste „SET“

Mit dieser Taste kann die

Auswahl eines Sollwertes oder

Parameters erfolgen.

Taste „

▼“

Durch langes Betätigen (min.

5 Sek.) kann zwischen den

Betriebsmodus „Heizen“ und

„Stand-By“ umgeschaltet wer-

den (Geräte mit WP-Funktion).

Durch kurzes Betätigen kann

zwischen Mediumeintritt, -aus-

tritt und Verflüssigungstempe-

ratur gewechselt werden.
Es kann ebenfalls ein Wert ver-
ringert werden.

Taste „

▲“

Durch langes Betätigen (5

Sekunden) kann zwischen

den Betriebsmodus „Kühlen“

und „Stand-By“ umgeschaltet

werden.

Durch kurzes Betätigen kann

zwischen Aussenlufttemperatur

(Zubehör) und Abtautempe-
ratur gewechselt werden. Es
kann ebenfalls ein Wert erhöht
werden.

LED Heizmodus

(nur Geräte mit WP-Funktion)

Die LED zeigt den gewählten

Heizmodus an.

LED Kühlmodus

Die LED zeigt den gewählten

Kühlmodus an.

Wertedisplay
Das Wertdisplay gibt aktuelle
Werte an.

Parameterdisplay
Das Parameterdisplay gibt aktu-
elle Werte oder Parmeter an.

Symbol „bar“

gibt einen Wert in „bar“ an.

Symbol „Zeit“

gibt einen Wert in einer Zeitein-
heit an.

Symbol „Pumpe“

leuchtet, wenn die Umwälz-
pumpe angesteuert wird.

Symbol „Ventilator“

leuchtet, wenn der Verflüssiger-
ventilator angesteuert wird.

Symbol „Flow!“

beschreibt einen zu geringen
oder zu großen Mediumvolu-
menstrom.

Symbol „Menu“

leuchtet, wenn man sich in der
Parameterebene befindet.

LED Frostschutzheizung

Diese LED gibt Auskunft über

den Betriebsstatus der Frost-

schutzheizung Medium.

Symbol „°C“

gibt einen Temperaturwert an.

+

+
