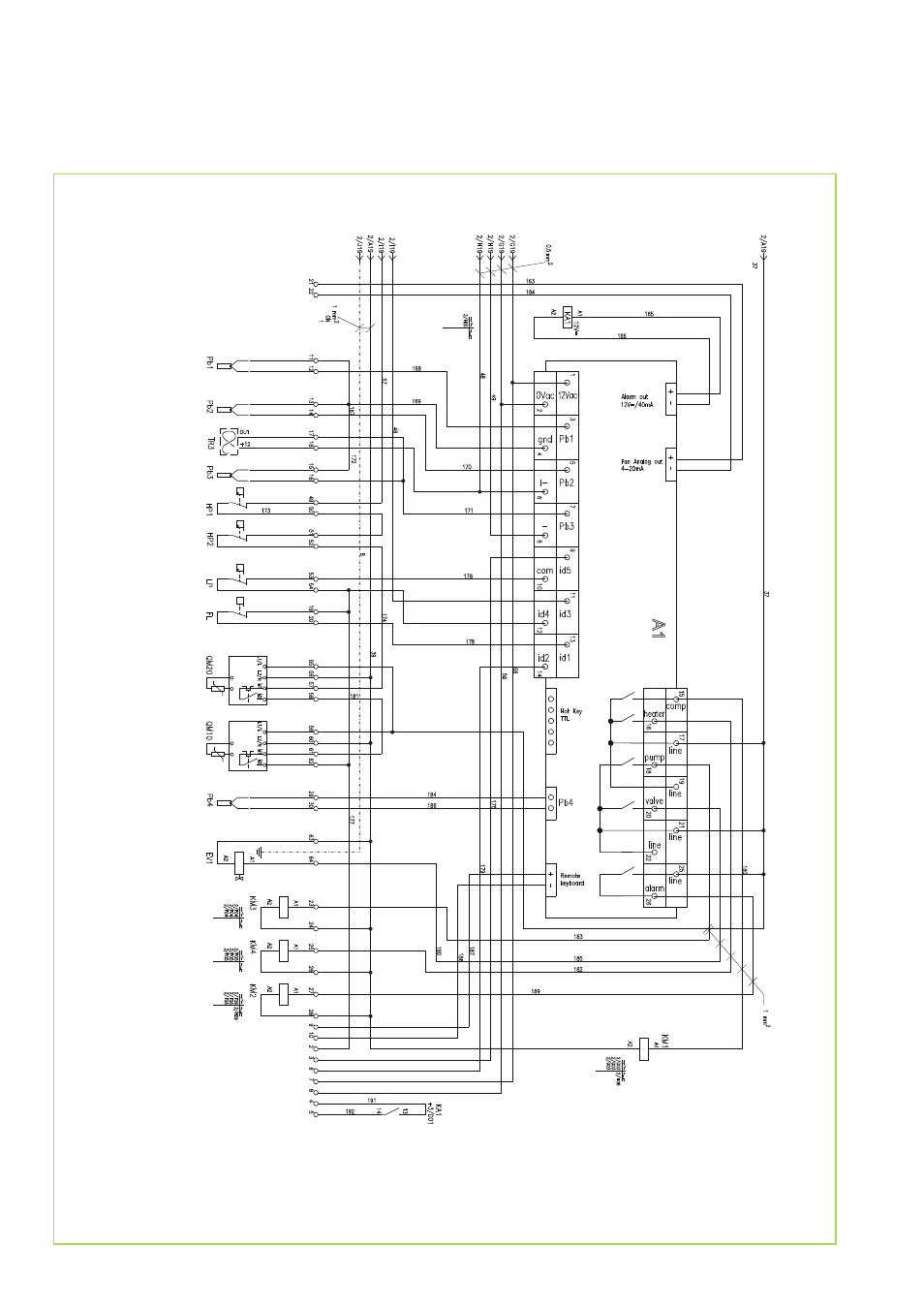

REMKO KWL (H)
30
KWL 440 (H) (SP)
Sensor
Mediumeintritt
HD-Schalter 1
HD-Schalter 2
Sensor
Mediumaustritt
ND-Schalter
Überhitzungsschutz
Kompressor 1
Überhitzungsschutz
Kompressor 2
Sensor
LN-Regelung
Druckaufnehmer
Winterdruckregelung
Umkehrventil
(nur KWL...H)
2-3
Externe Freigabe
4-5
Sammelstörmeldung
2-6
Umschaltung Kühlen-Heizen
7
12V
8
0V
9-10 Kabel-Fernbedienung
Differenzd.-/
Strömungswächter
Legende:
A1
Regler IChill
A2
Ventilatorregelung
B1
Sensor Mediumeintritt
B2
Sensor Mediumaustritt
B3
Sensor Ventilatorregelung
B4
nicht verwendet
EV1
Umkehrventil
FL
Differenzdruckwächter
HP
Hochdruckwächter
KA3
Phasenfolgerelais
LP
Niederdruckwächter
M1
Kompressor 1
M2
Umwälzpumpe
M3
Kompressor 2
M4
Verflüssigerventilator 4
M10 Verflüssigerventilator 1
M11 Verflüssigerventilator 2
RC1
Kurbelwannenheizung Kompressor
TA
Transformator 230/12V
TR 3 Druckaufnehmer (ggf. nicht verwendet)
TX1
Thermokontakt Ventilator 1
TX2
Thermokontakt Ventilator 2
