12 Anleitung für den Errichter SATEL
Diode BATTERY CHARGE zur Anzeige der Akkuladung.
Lithium-Batterie für Unterstützung des Betriebs der Uhr und des RAM-Speichers. Nach
Entfernung der Batterie werden die Einstellungen der Uhr sowie alle anderen im RAM-
Speicher abgelegten Daten gelöscht.
Legen Sie die Batterie direkt vor Inbetriebnahme der Zentrale ein (nicht früher).
RESET-Pins für den Notstart der Zentrale (siehe: N OTSTART DER Z ENTRALE S. 24).
LED-Dioden zur Zustandsanzeige der Triggerausgänge.
LED-Diode DIALER zur Zustandsanzeige des Wählgerätes der Zentrale.
Buchse(n) für Anschluss des Sprachmoduls INT-VG, Listen-in-Modul INT-AV bzw.
der AWAG-Module CA-64 SM oder SM-2.

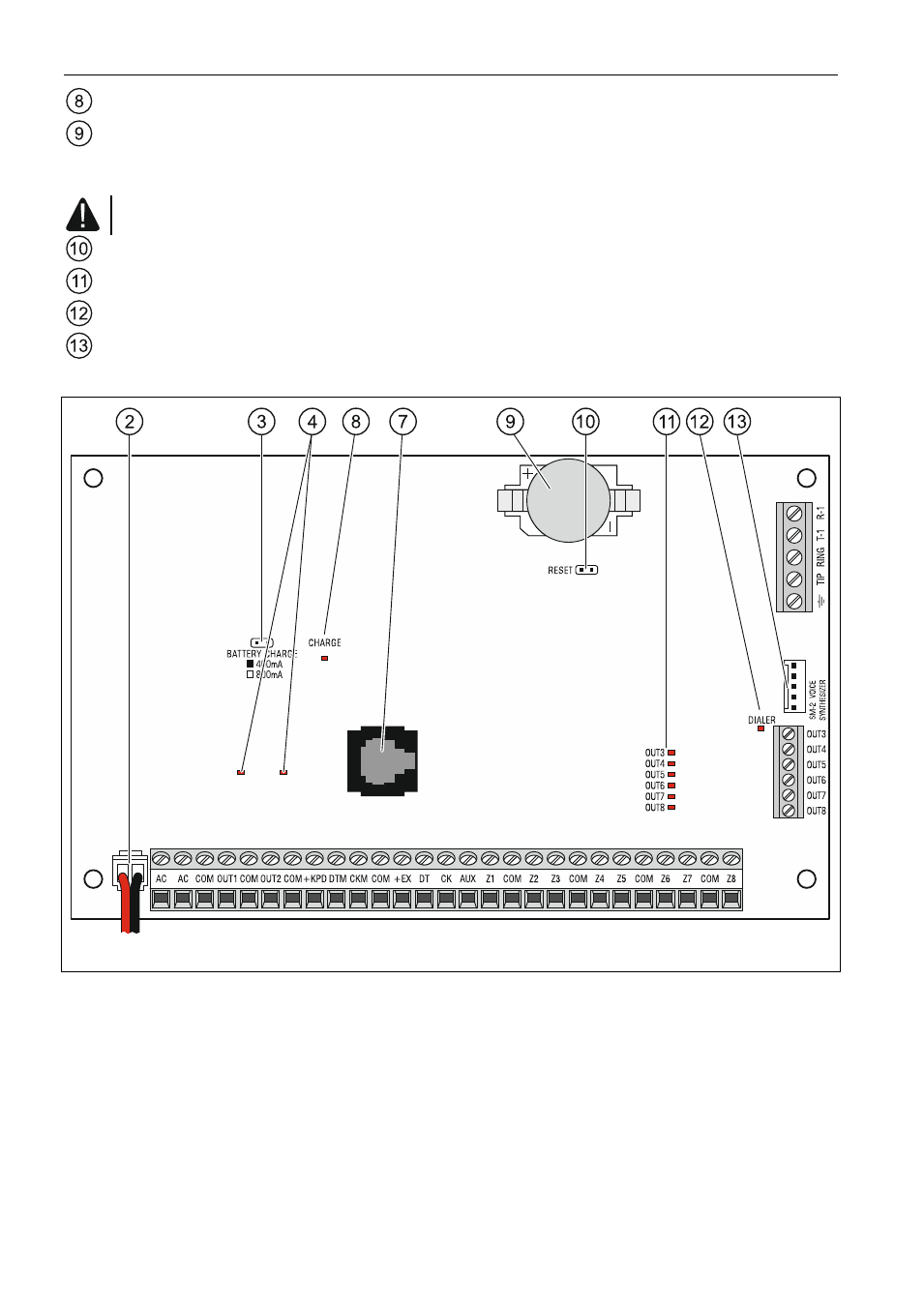

Abb. 3. Hauptplatine der Alarmzentrale INTEGRA 32 (Version 1.4 F).
