26 Anleitung für den Errichter SATEL
1 5 6 43
4
5
2 RXD
COM
RTS
TXD 3
DSR 6
7

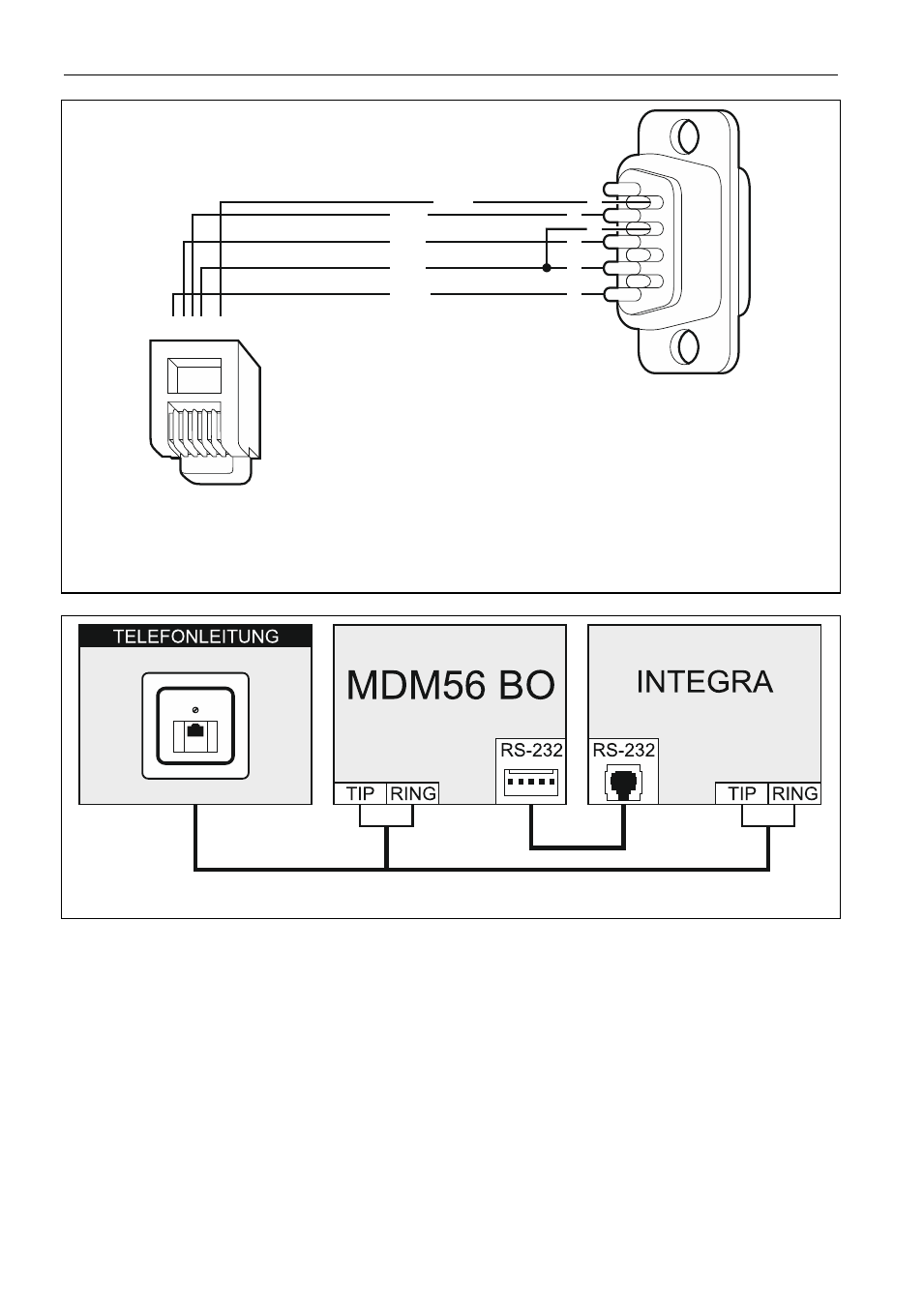

Abb. 15. Verbindung der RS-232-Schnittstellen der Zentrale und des Modems mit der
DB9-Buchse. Auf der linken Seite der RJ-Stecker, der an die Buchse auf der Hauptplatine
der Zentrale angeschlossen wird. Auf der rechten Seite der DB9-Stecker (männlich)
von der Seite der Lötpunkte.
Abb. 16. Anschluss des Modems MDM56 BO an die Zentrale.
