18

Anleitung für den Errichter

SATEL

Die 4 Busleitungen müssen in einem Kabel geführt werden.

Die Gesamtlänge der Busleitungen der Erweiterungsmodule darf nicht länger sein als
1000 m.

Ist die Entfernung zwischen der Zentrale und dem Modul nicht größer als 300 m, dann
können die Module direkt von der Zentrale versorgt werden. Bei größeren
Entfernungen soll das Modul von einer anderen Stromquelle (Netzgerät oder
Erweiterungsmodul mit Netzteil) versorgt werden.

Die Tabelle 3 präsentiert die Anzahl der Leitungen, die für einen richtigen Anschluss
des Moduls an den Modulbus bei der Verwendung eines herkömmlichen Kabels im
Ader-Durchmesser 0,5 mm erforderlich sind.

CK1 / CK2

DT1 / DT2

COM

Entfernung

Anzahl der Leitungen

bis zu 300 m

1

1

1

300 – 600 m

2

2

2

600 – 1000 m

2

2

4

Tabelle 3.


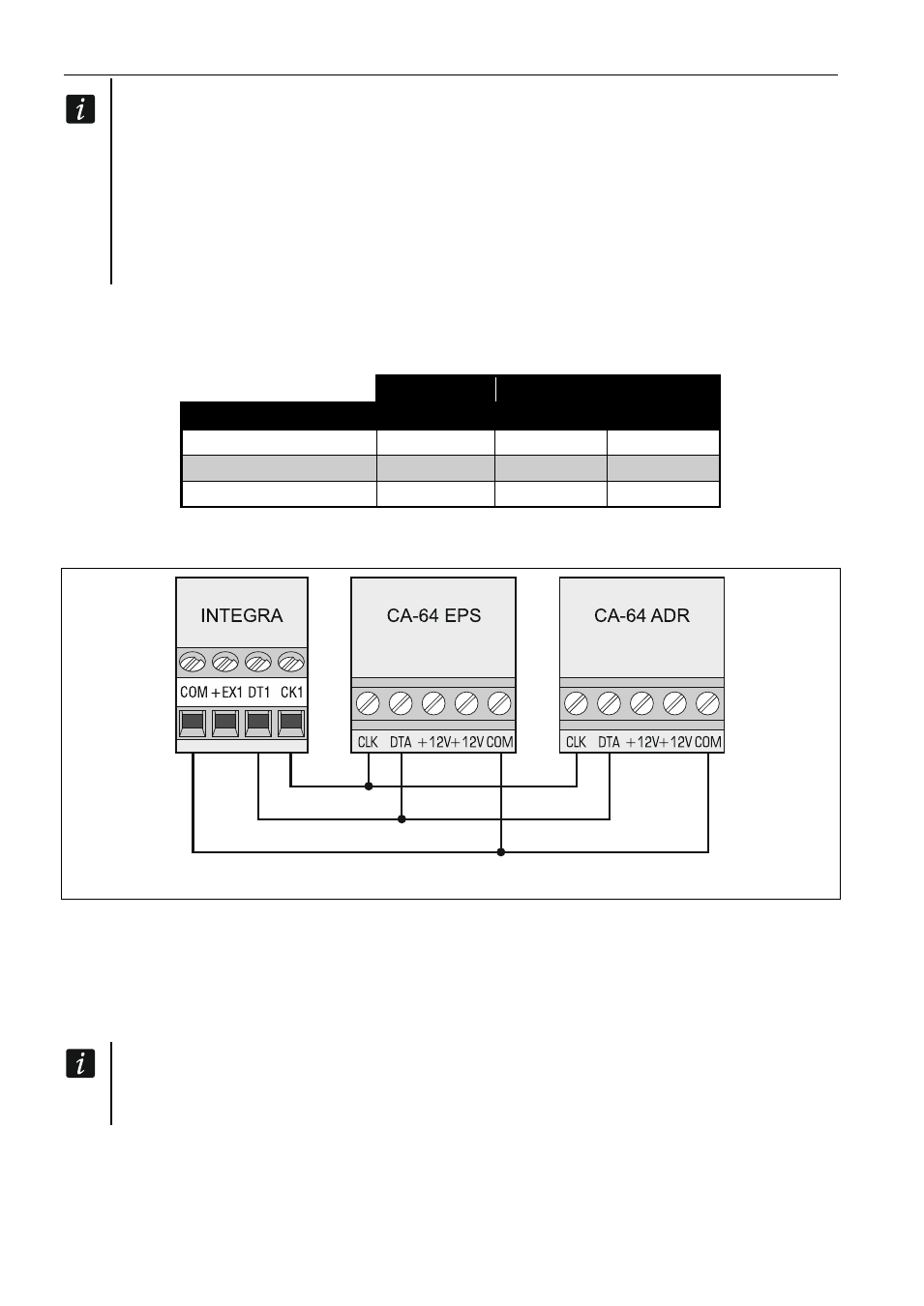

Abb. 9. Anschluss der Module mit Netzteil.

5.6.1 Anschluss des Moduls INT-VG, INT-AV oder CA-64 SM

Beim Anschluss des Sprachmoduls INT-VG, des Listen-in-Moduls INT-AV oder des 16-Kanal
AWAG-Moduls CA-64 SM werden an den Bus nur die Leitungen CLK und DTA
angeschlossen. Jedes der Module ist zusätzlich mit einem Stecker PIN5 ausgestattet, der in
entsprechende Buchse auf der Elektronikplatine der Zentrale einzustecken ist.

An die Zentrale INTEGRA 64 können Sie nur ein Modul INT-VG oder CA-64 SM
anschließen, denn diese Zentrale ermöglicht die Wiedergabe von nur 16
Sprachmeldungen.

5.6.2 Adressierung der an den Modulbus angeschlossenen Module

Jede an den Modulbus angeschlossene Einrichtung muss eine individuelle Adresse aus dem
Bereich von 0 bis 31 haben. Die Adressen der an denselben Bus angeschlossenen Module
dürfen sich nicht wiederholen (die Zentrale bedient nicht die Module mit gleichen Adressen).
