SATEL INTEGRA 17
5.5.3 Anschluss des Computers an den Port RS-232 des Bedienteils
Der Port RS-232 in einigen Bedienteilen ermöglicht den Anschluss des Computers mit
installiertem Programm G
UARD X (siehe: Abbildung 7). Die Verbindung mit dem Computer
stellen Sie über ein herkömmliches ungeschirmtes Kabel (verwenden Sie kein verdrilltes
Kabel, wie UTP, STP, FTP). Die Entfernung zwischen dem Bedienteil und Computer kann bis
zu 10 m betragen.
1
2
3
5
2
3
4
5

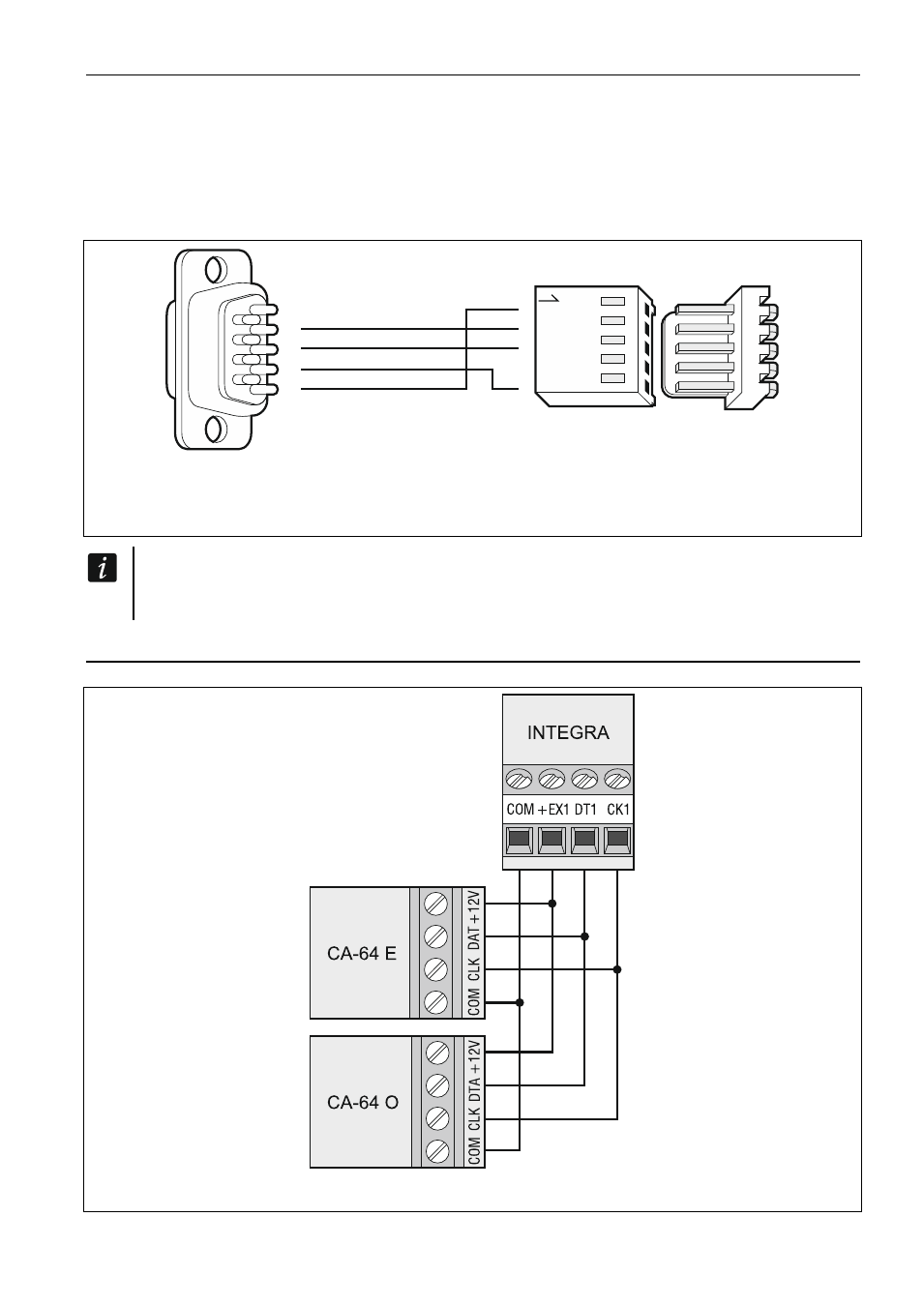

Abb. 7. Anschluss des Computers an die Schnittstelle RS-232 des Bedienteils. Rechts
der Anschluss am Bedienteil. Links die weibliche Buchse DB-9, Ansicht von der Seite
der Lötpunkte.
In den Bedienteilen, an die der Computer mit installiertem Programm G UARD X
angeschlossen ist, schalten Sie die Option RS-V ERBINDUNG ein. Der Datenaustausch
mit dem Computer startet automatisch bei der Aktivierung des Programms G UARD X.
5.6 Anschluss der Module an den Modulbus
Abb. 8. Anschluss der Module ohne Netzteil.
