aus und erhöht dadurch die Standzeit.
Einsetzen der LoadSure Schlauchelemente 701RE und 701REX
LoadSure Schlauchelemente der Serie 700:
verhindern vorzeitige Schlauchausfälle durch fehlerhaften Einbau
vermeiden Schlauchquetschungen an den Schlauchklemmen
machen das Nachspannen überflüssig
verlängern die Schlauchstandzeiten
reduzieren die Wartungszeit bei Schlauchwechsel und Reinigung
enthalten genormte Schlauchanschlüsse.

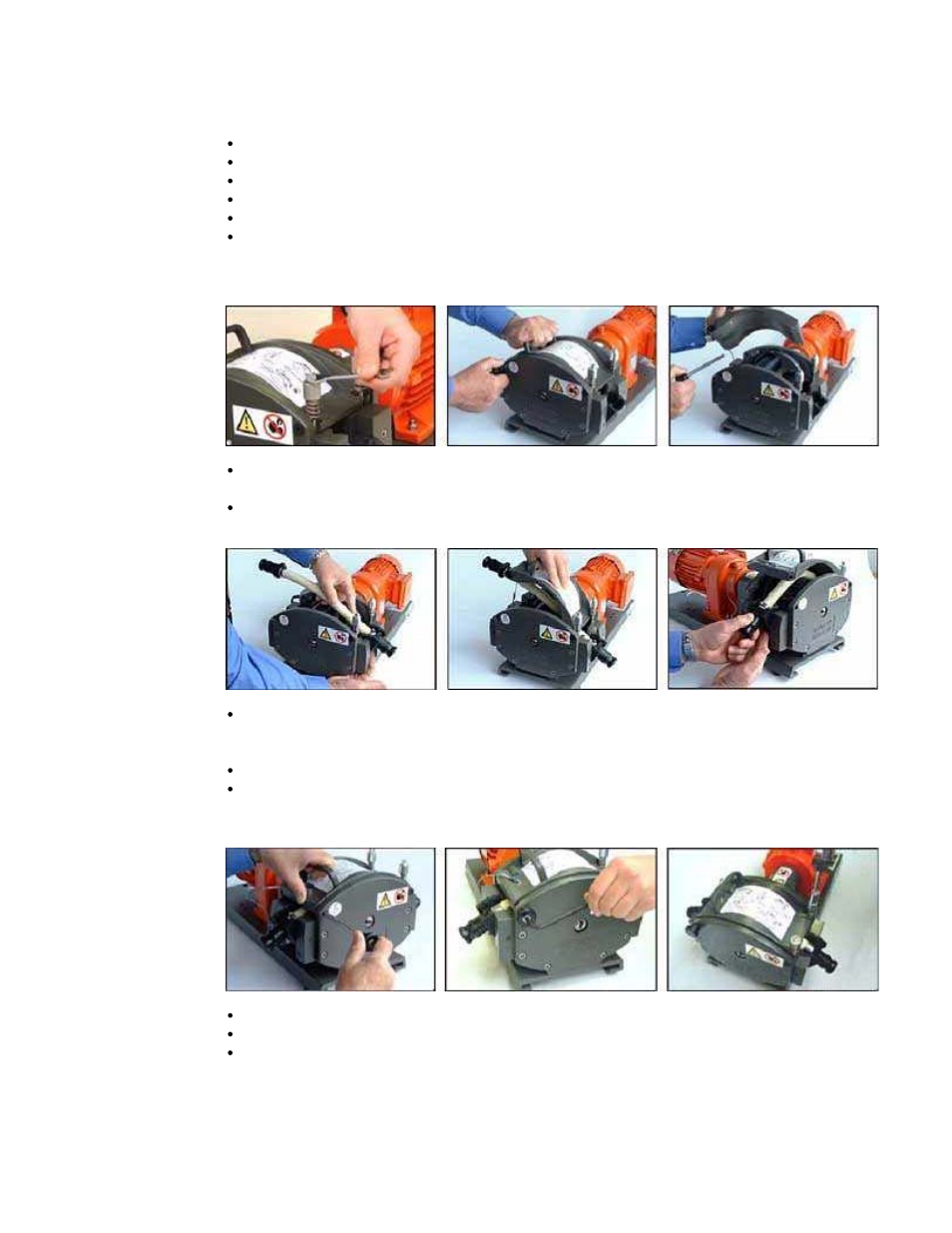

Hinweis: Die folgende Abbildung zeigt den Einbau eines LoadSure Elements in einen
Pumpenkopf Typ 701RBE, der sich an einer Grundplattenpumpe Typ 701 befindet.
Die Befestigungsschrauben des Schlauchbetts mit einem 10 mm Schraubendreher
lockern. Diese dazu sechs (6) Umdrehungen entgegen dem Uhrzeigersinn drehen.
Die Befestigungsbolzen des Schlauchbetts lösen und vollständig herausziehen. Das
Schlauchbett am Griff anheben und unter den Federn herausgleiten lassen.
Den D-förmigen Flansch am Ende des Schlauchelementes druckseitig (rechte Seite)
durch Verschieben der Schlauchklemme einsetzen. (Die D-Form verhindert den falschen
Einbau des Schlauchelementes).
Das rechte Ende des Schlauchbetts unter die Federn schieben
Den zweiten D-förmigen Flansch des Schlauchelementes saugseitig (linke Seite) durch
Verschieben der Schlauchklemme einsetzen. (Durch Anheben der gleitenden
Schlauchklemme lässt sich der Vorgang erleichtern).
Die linke Seite des Schlauchbetts so richten, dass sich der Haltebolzen einsetzen lässt.
>Den Haltebolzen mit dem mitgelieferten 6 mm Innensechskantschlüssel festziehen.
Beide Befestigungsschrauben des Schlauchbetts mit einem 10 mm Schraubendreher und
einem Drehmoment von 3 Nm anziehen.
