Die Pumpe nur auf einer flachen, horizontalen und erschütterungsfreien Fläche aufstellen.
Ausreichend viel Freiraum lassen, damit Luft um die Pumpe zirkulieren kann. Vor den
saug- und druckseitigen Anschlüssen des Pumpenkopfes 1 m lange möglichst gerade
flexible Schlauchleitungen installieren. Die Grundplatte lässt sich über zwei Bohrungen von
15 mm Durchmesser auf der Standfläche befestigen.
Wechselstrommotor
Netzspannung und Frequenz müssen mit den Angaben auf dem Typenschild
übereinstimmen.
Schutzleiter ordnungsgemäß anschließen.
Bei falscher Drehrichtung eines Drehstrommotors, zwei beliebige Phasen untereinander
vertauschen.
Nicht benutzte Kabeleingänge und das Klemmengehäuse staub- und wasserdicht
verschließen.
Einen Motorschutzschalter vorsehen. Der Anschlussplan befindet sich im
Klemmenkasten.

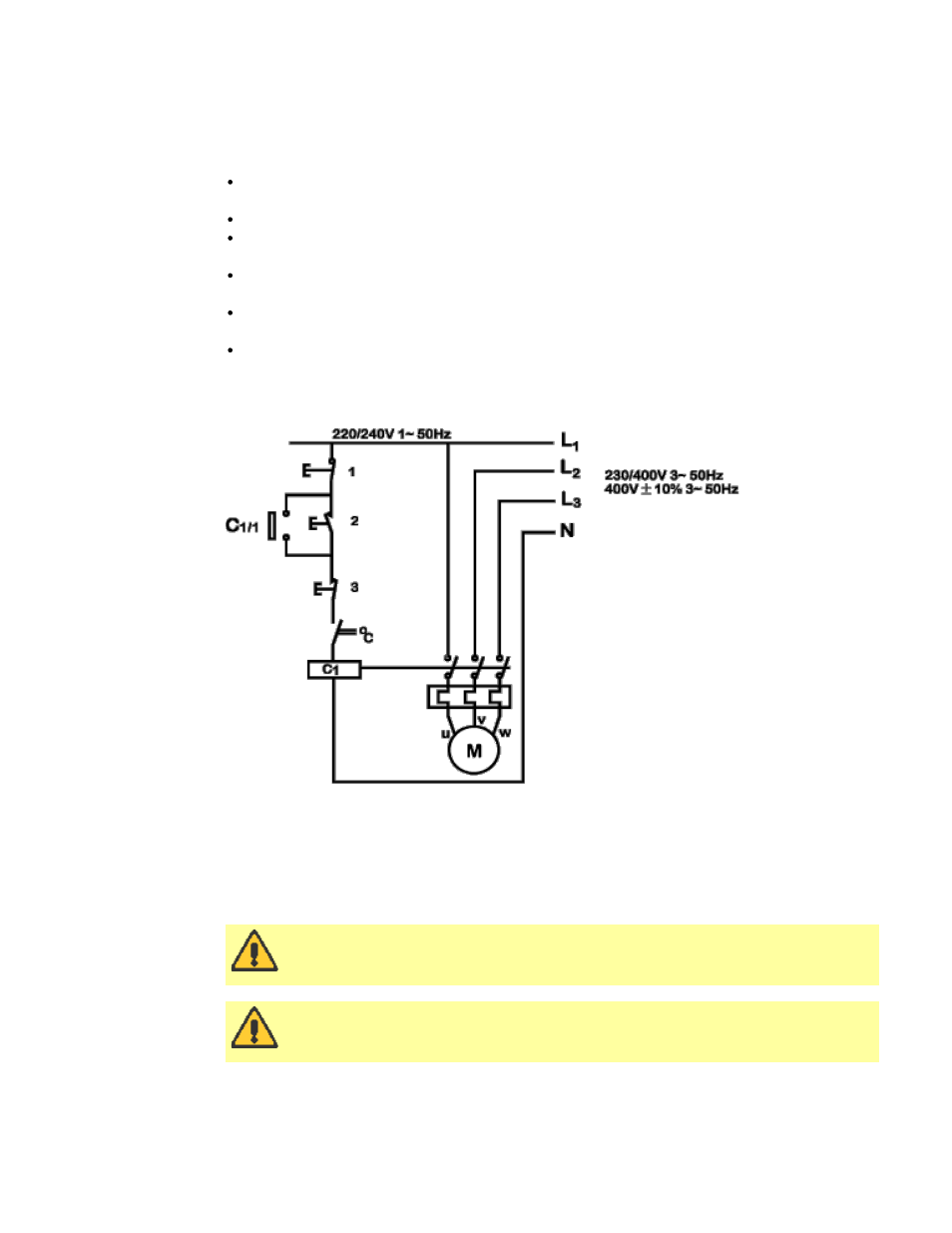

Die Anschlussleitungen für einen eventuell vorhandenen thermischen Schutzschalter
befinden sich im Klemmenkasten. Sind diese angeschlossen, bleibt der Motor nach dem
Auslösen des Schalters durch Überhitzung stehen. Anschlussmöglichkeiten von Zusatz-
und Schutzschaltern siehe unten.
1. Notstop
2. Start
3. Stop
Die Hilfsschalter sind für 220/240V 1N 50Hz ausgelegt. Der Start Kontakt soll
über eine Federrückstellung verfügen, die nach dem Ansprechen der Spulen C1
und C1/1 den Schalter zurückstellt.
Die Pumpenköpfe der Serie 701R haben elektrostatische Erdungsbänder, die mit der
Grundplatte verbunden sind. Die Grundplatte muss vor der Inbetriebnahme geerdet
werden.
Hilfsschalter dürfen unter keinen Umständen direkt über eine Phase der
Drehstromversorgung angeschlossen werden. Im Zweifelsfall die Pumpe
sofort abschalten!
Keine Hilfsschalter mit dem Klemmengehäuse eines
explosionsgeschützten Motors verbinden , es sei denn, der Schalter ist
für die vorgesehene Ex-Zone zugelassen.
8 Fehlersuche
Folgende Prüfungen durchführen, wenn die Pumpe nicht funktioniert (erst danach den
Kundendienst anfordern):
