Ersatzteile für pumpenkopf (rotor), Durchflusswerte, 21 ersatzteile für pumpenkopf (rotor) – Watson-Marlow 701 Benutzerhandbuch
Seite 13: 22 durchflusswerte
Watson-Marlow Bredel E-Manuals
http://www.watson-marlow.fr/pdfs-global/m-701baseplate-d-02.htm[10/07/2012 13:36:53]
eingestellt
7 MR1118T
verschiebbare Klemme
8 MRA0154A
Baugruppe Schlauchbett
9 MR0882M
Exzenterbuchse

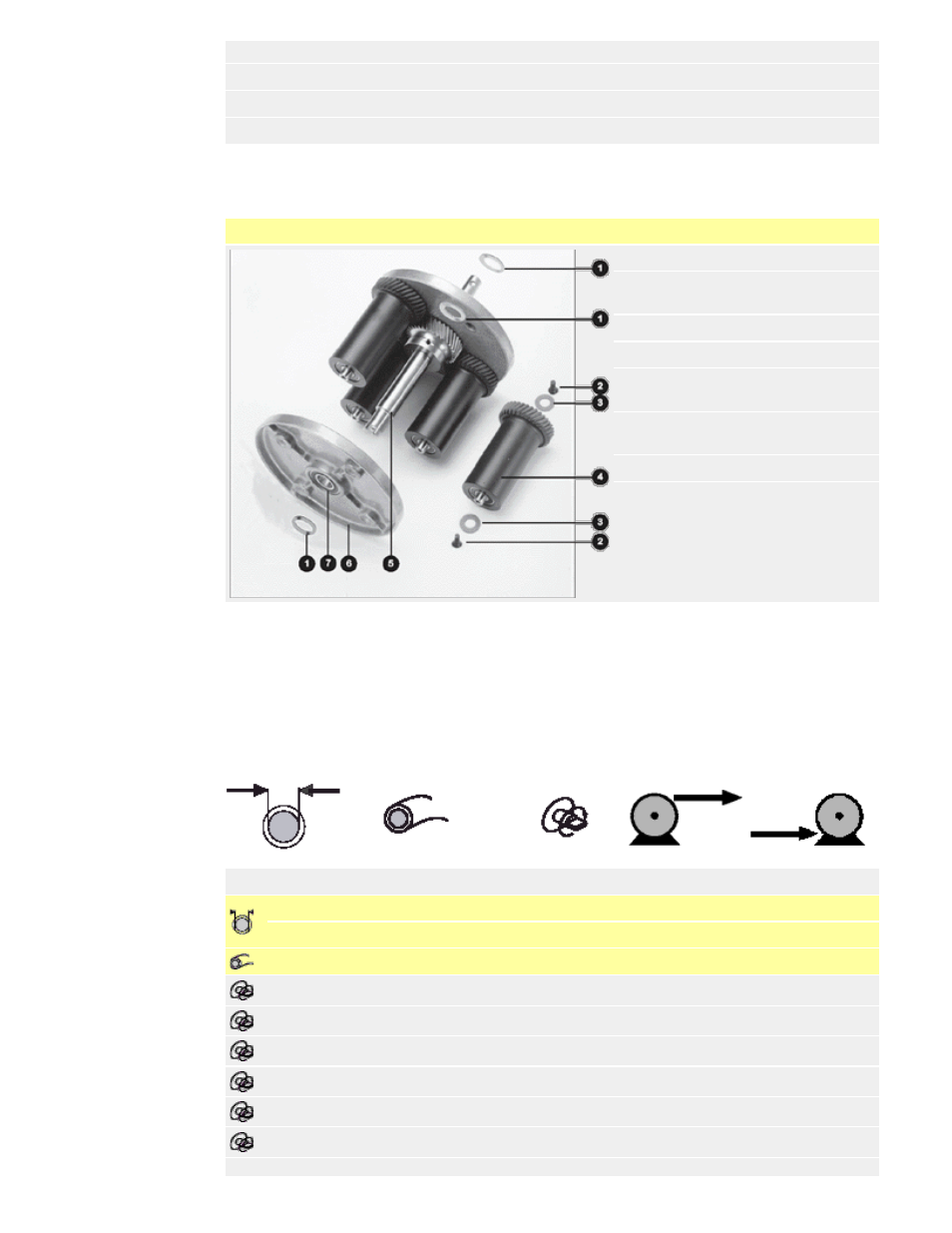

21 Ersatzteile für Pumpenkopf (Rotor)
Alle Modelle
1 MR0667T
Abstandhalter
2 FN0420
Senkkopfschraube
M5 x 16
3 FN0722
Unterlegscheibe
4 MRA0020A
Baugruppe Rollen
5 MRA0039A
Welle mit Ritzel ~
701R
5 MRA0040A
Welle mit Ritzel
~701RX
6 MR0879C
Rotorflansch
7 BB0018
Lager
22 Durchflusswerte
Die Durchflusswerte werden bei rechtslaufendem Pumpenkopf mit Silikonschläuchen
ermittelt. Medium ist Wasser von 20 °C. Die Saug- und Druckhöhen betragen jeweils 0 m.
Für kritische Anwendungen die Durchflusswerte unter Betriebsbedingungen feststellen.
Schlauchinnen-
durchmesser
Schlauchnummer - #
Upm
Druck (+)
Saugfähigkeit (-)
Durchflusswerte: 701RB
Durchflusswerte: 701RBE
mm
9,6
12,7
15,9
19,0
25,4
12,7
15,9
19,0
inch
3/8
1/2
5/8
3/4
1
1/2
5/8
3/4
#
193
88
189
191
92
88
189
191
45
53
98
135
188
250
98
135
188
134
156
290
402
558
745
290
402
558
232
271
503
696
967
1290
503
696
967
348
406
754
1044
1450
1935
754
1044
1450
175
204
379
525
729
973
379
525
729
265
309
574
795
1104
1473
574
795
1104
