Beide Enden des Elementes mit genormten 3/4"-Anschlüssen am Leitungssystem
anschließen.
18 Einbau eines
Erweiterungspumpenkopfes

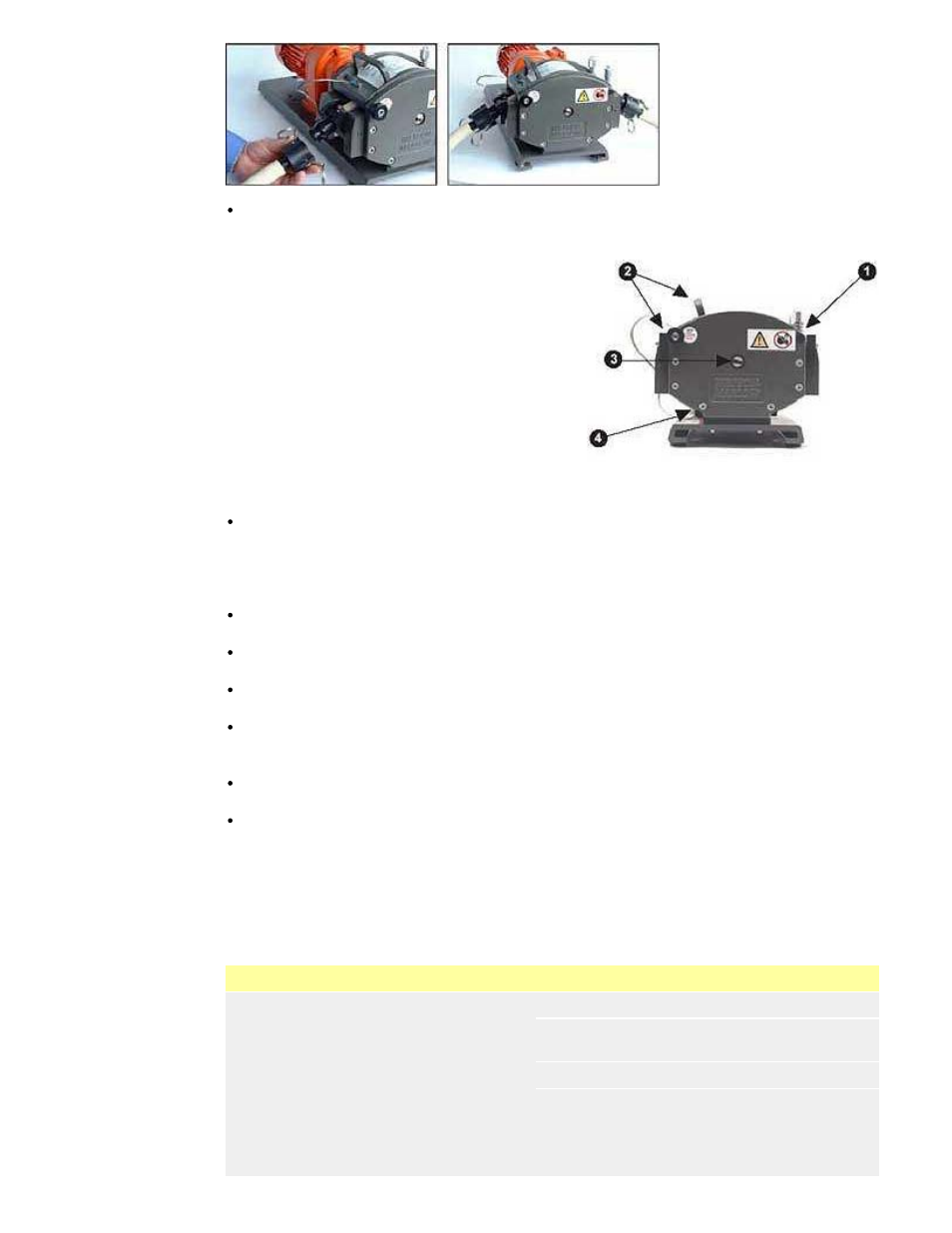

Folgende Teile des Standard-Pumpenkopfes entfernen:
Stopfen aus der Gewindebohrung in der oberen rechten Ecke (1);
Befestigungsschraube des Schlauchbetts und das Schlauchbett selbst (2);
Schraube in der Nut der Zentralwelle (3);
Innensechskantschraube M8 x 16 unten links am Standard-Pumpenkopf (4).
Den Mitnehmer der Antriebswelle des Erweiterungspumpenkopfes mit dem beigefügten
Fett einschmieren.
Die Innensechskantschraube M8 x 16 oben rechts an der Rückwand des
Erweiterungspumpenkopfes mit Schraubensicherungslack sichern.
Den Mitnehmer der Antriebswelle des Erweiterungspumpenkopfes an der Nut der
Antriebswelle des Standard-Pumpenkopfes ausrichten.
Den Erweiterungspumpenkopf am Standardpumpenkopf montieren. Die Rückwand des
Erweiterungspumpenkopfes muss flach an der Frontplatte des Standard-Pumpenkopfes
anliegen.
Die Innensechskantschraube mit dem mitgelieferten speziellen 6 mm
Innensechskantschlüssel leicht anziehen.
Die Innensechskantschraube M8 x 170 unten links an der Frontplatte des
Erweiterungspumpenkopfes mit Schraubensicherungslack sichern und diese im Wechsel
mit der M8-Kopfschraube an der Rückwand festziehen.
19 Ersatzteile für Pumpenkopf (Schlauch als
Meterware)
Modelle 701RB, 701RBX, 701RBG
1 MRA0027A Baugruppe Drehstift
1 MRA0034A Baugruppe Drehstift
~701RX
2 MRA0021A Baugruppe Rotor
2 MRA0036A Baugruppe Rotor ~ 701RX
