10 Anschluss an eine
Stromversorgung
Eine konstante Netzstromversorgung ist neben Kabelanschlüssen, die bester
Rauschunempfindlichkeitspraxis entsprechen, erforderlich. Es wird davon
abgeraten, diese Antriebe neben “schmutzigen” Netzstromversorgungen wie z.
B. Drehstromschützen und induktiven Heizelementen zu platzieren, ohne dass
unannehmbarem Netzrauschen besondere Aufmerksamkeit geschenkt wird.

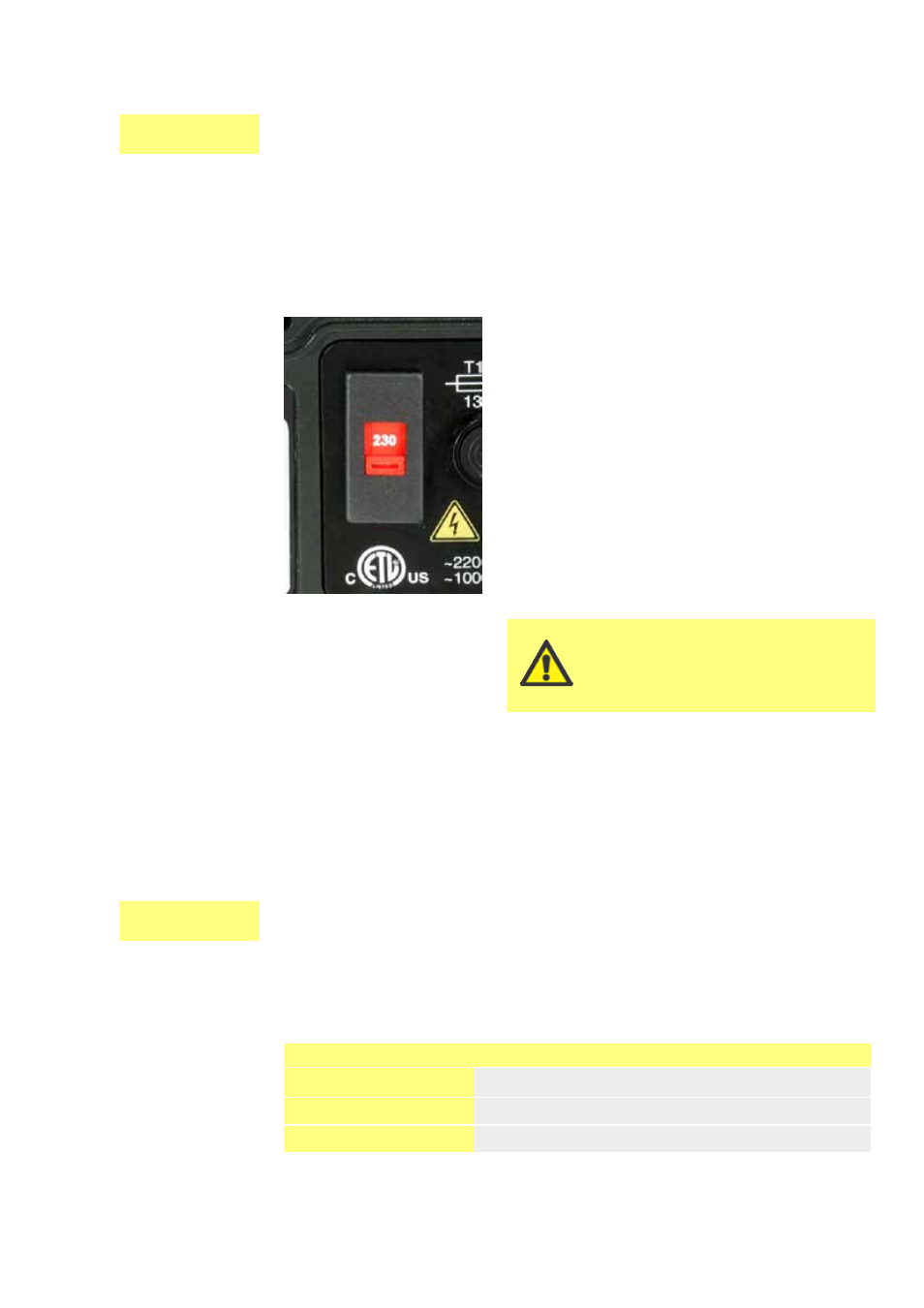

Der Spannungswahlschalter befindet sich auf der
Schalterabdeckplatte auf der Pumpenrückseite
und wird vom Modul 620N (620BpN) gegen das
Eindringen von Wasser geschützt. Das Modul muss
abgenommen werden, um Zugang zur
Schalterabdeckplatte zu bekommen. Siehe
22.1 Modul 620N – Aus- und Einbau. Stellen
Sie den Spannungswahlschalter entweder auf
115 V (Wechselspannungen von 100-120 V bei
50/60 Hz) oder auf 230 V (Wechselspannungen von
200-240 V bei 50/60 Hz) ein. Kontrollieren Sie
vor dem Anschließen der Netzstromversorgung
immer den Spannungswahlschalter. Stellen Sie
einen geeigneten Anschluss an eine geerdete
einphasige Netzstromversorgung her. Zum Einhalten
von Sicherheitsnormen muss der Netzstecker trennbar
(nicht verriegelnd) sein.
Bei starken elektrischen
Störungen wird die Verwendung
eines handelsüblichen
Überspannungsschutzes
empfohlen.
Stromkabel: Die Pumpe wird mit einer von zwei installierten
Kabelverschraubungen und einem ca. 2,8 m langen Stromkabel geliefert.
Das Europakabel entspricht dem harmonisierten Code H05RN-F3G0.75 und
wird mit unserer Kabelverschraubung mit der Teilenummer SL0128, die für
einen Kabelaußenmanteldurchmesser von 4-7 mm geeignet ist, verwendet.
Das nordamerikanische Kabel vom Typ SJTOW 105C 3-18 AWG VW-1 wird
mit unserer Kabelverschraubung mit der Teilenummer SL0123, die für einen
Kabelaußenmanteldurchmesser von 7-9 mm geeignet ist, verwendet.
Netzstromkabel für Pumpen nach der NEMA 4X-Spezifikation sind mit einem
US-Standardnetzstecker ausgestattet. Netzstromkabel für Pumpen nach der
IP66-Spezifikation werden ohne Netzstecker geliefert. Die Verkabelung eines
Netzsteckers darf nur von entsprechend qualifiziertem Personal durchgeführt
werden.
Leitercodierung
Europa Nordamerika
Phase braun schwarz
Null blau weiß
Erde grün/gelb grün
