Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp 52
Wählen Sie mit der Taste AUF oder AB einen Menüpunkt aus und drücken Sie die
Taste ENTER, um die Auswahl zu bestätigen.
Die Angaben zur Pinanordnung sind die gleichen, die unter Verkabelung der
automatischen Steuerung in dieser Anleitung enthalten sind.

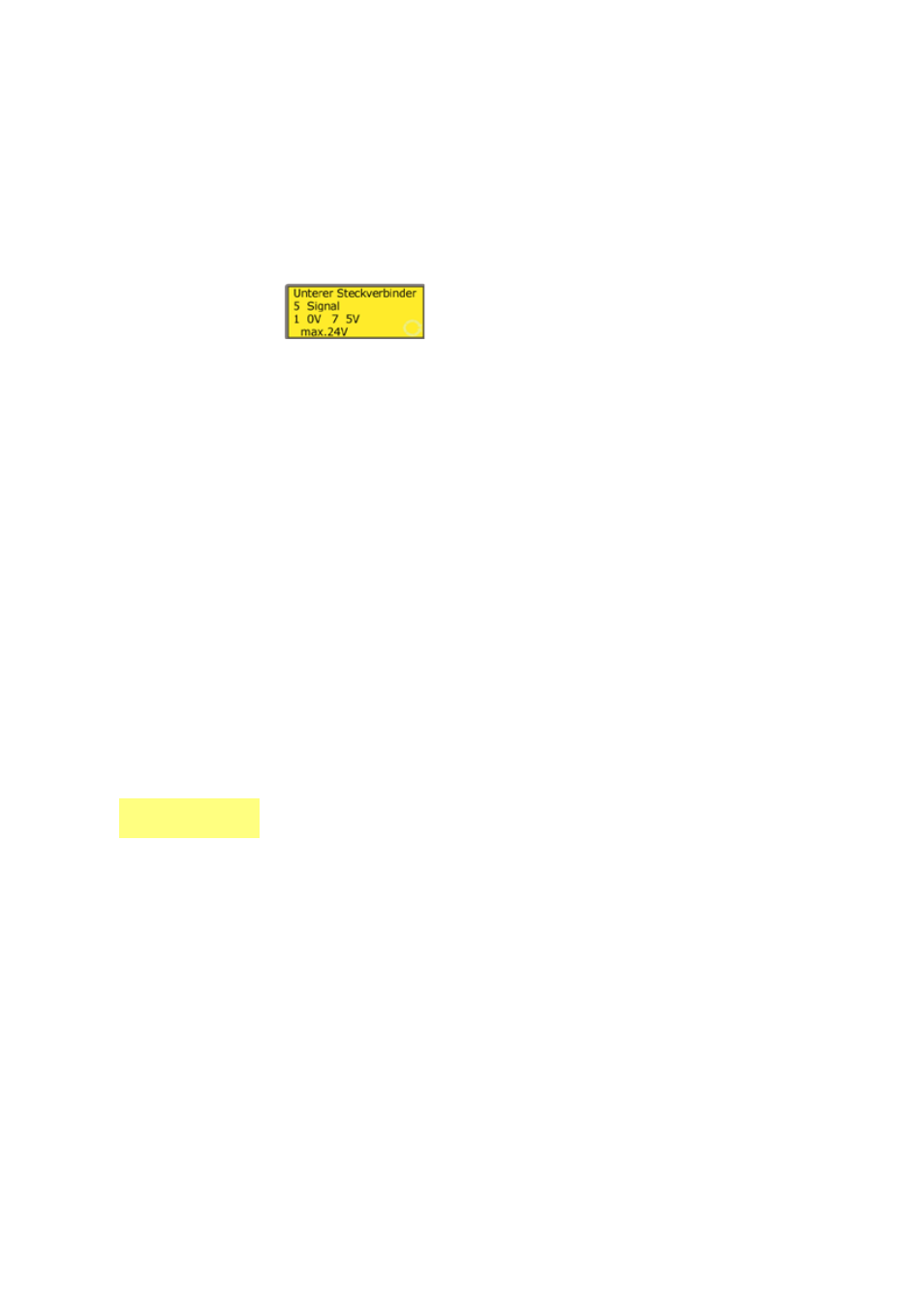

Die verschiedenen Bildschirme werden alle auf die gleiche Weise dargestellt. Wenn
z. B. Leckeingang gewählt wird, erscheint der folgende Bildschirm:
Er gibt an, dass das Leckdetektoreingangssignal an Pin 5 des unteren
D-Steckverbinders auf der Pumpenrückseite angelegt werden muss, wobei 0
Volt an Pin 1 und 5 Volt an Pin 7 zur Verfügung stehen. Die maximal zulässige
Spannung beträgt 24 Volt.
Die durch die Wahl von Versorgung und Andere verfügbaren Angaben
werden jeweils auf zwei Bildschirmen angezeigt. Durch Drücken der Taste AB,
wenn jeweils der erste Bildschirm angezeigt wird, erscheint der zweite Bildschirm.
Die Taste AUF hat eine entsprechende Wirkung.
Wenn in einem beliebigen Pinanordnungsbildschirm die Taste STOP
oder ENTER gedrückt wird, kehrt die Anzeige zum entsprechenden
Pinanordnungs-Menübildschirm zurück.
Zum Verlassen der Pinanordnungs-Menübildschirme
Zeigen Sie den zweiten Bildschirm des Pinanordnungsmenüs an. Wählen Sie mit
den Tasten AUF bzw. AB den Menüpunkt Beenden und drücken Sie die Taste
ENTER, um die Auswahl zu bestätigen.
Alternative ...
Drücken Sie wiederholt die Taste STOP, um Stufe für Stufe zurückzugehen, bis
das Hauptmenü angezeigt wird.
Die Pinanordnung hat für die Pumpe 620BpN IP66/NEMA 4X keine Bedeutung.
Wenn daher der Menüpunkt Pinanordnung ausgewählt wird, zeigt die Pumpe
einen Warnbildschirm an und kehrt dann zum Hauptmenü zurück.
