Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp 91

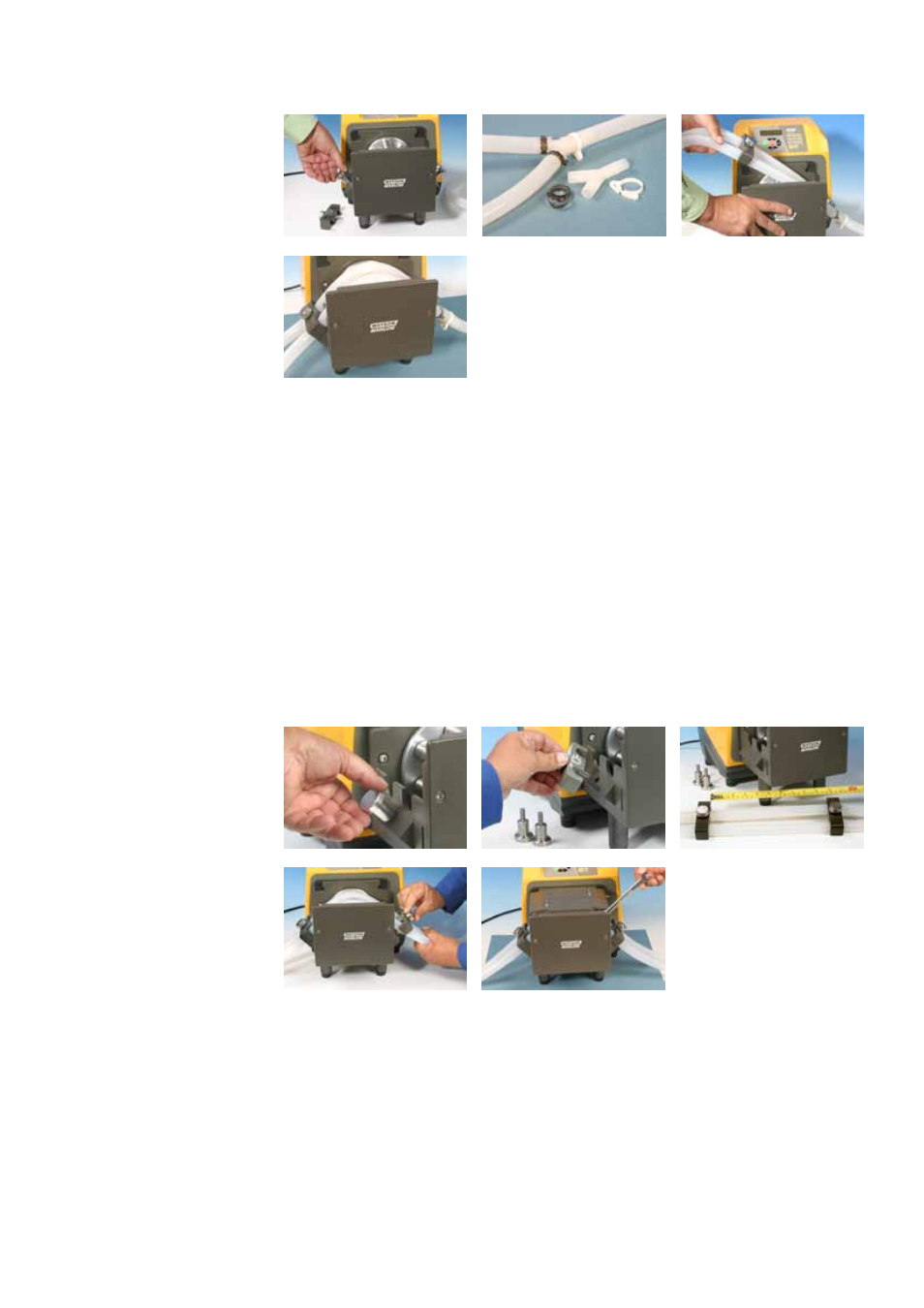

Zwei Einzelschläuche für Zweikanal-Pumpen
l Siehe Abbildungen in 31.4 620L und 620LG – Ausbau und Installation. Das
Schlauchbett ist mit Nocken links und rechts am Pumpenkopf befestigt. Wo
die Nockenwellen auf der Vorderseite des Pumpenkopfes sichtbar sind, weisen
sie eine gefräste Abflachung zum Ansetzen eines Schraubenschlüssels auf.
Benutzen Sie einen Schraubenschlüssel mit SW 10 mm (oder 3/8 Zoll) zum
Drehen der rechten Nockenwelle um 180 Grad entgegen dem Uhrzeigersinn und
der linken Nockenwelle um 180 Grad im Uhrzeigersinn. Die jeweilige Position
der Nockendrehanschläge gibt an, wann sie ganz geschlossen (drittes Bild,
links) und offen (rechts) sind. Heben Sie das Schlauchbett ab.
l Schrauben Sie den Spannzapfen am 620L-Einlass
los und entfernen Sie ihn. Schließen Sie
die Einlass-Zwillingsschläuche und den
Auslassschlauch mit dem entsprechenden
Y-Verbinder und Haltevorrichtungen an. Bauen
Sie die Einlasschläuche in den korrekt bemaßten
Klemmblock ein. Legen Sie das Y-Ende des
Elements über den 620L-Spannzapfen. Dehnen Sie
die Schläuche und schrauben Sie den Klemmblock
in Position. Setzen Sie das Schlauchbett wieder
ein, wie in 31.4 620L und 620 LG – Ausbau und
Installation beschrieben.
l Schrauben Sie die 620L-Spannzapfen los und entfernen Sie sie. Klemmblöcke
werden zum Befestigen von Endlosschläuchen mit denselben Schraubbuchsen
benutzt. Bauen Sie die beiden Schläuche in die gleich bemaßten Klemmblöcke
ein. Abstand zwischen Blöcken = 230 mm bis zu 8,0 mm Innendurchmesser,
240 mm bei 12,0 mm und 16,0 mm Innendurchmesser. Bauen Sie den
Einlassschlauch-Klemmblock an den 620L. Dehnen Sie die Schläuche über den
Rotor und bauen Sie den zweiten Schlauchklemmblock an den 620L. Setzen
Sie das Schlauchbett wieder ein, wie in 31.4 620L und 620 LG – Ausbau und
Installation beschrieben. Beim Einsatz von Marprene ist es unerlässlich, die
Schlauchlänge nach 30-minütiger Laufzeit zu kontrollieren.
