Bedienungsanleitung Watson-Marlow-Pumpen 620BpN und 620Bp 56
BpN, Bp
22.1 Modul 620N – Aus-und Einbau

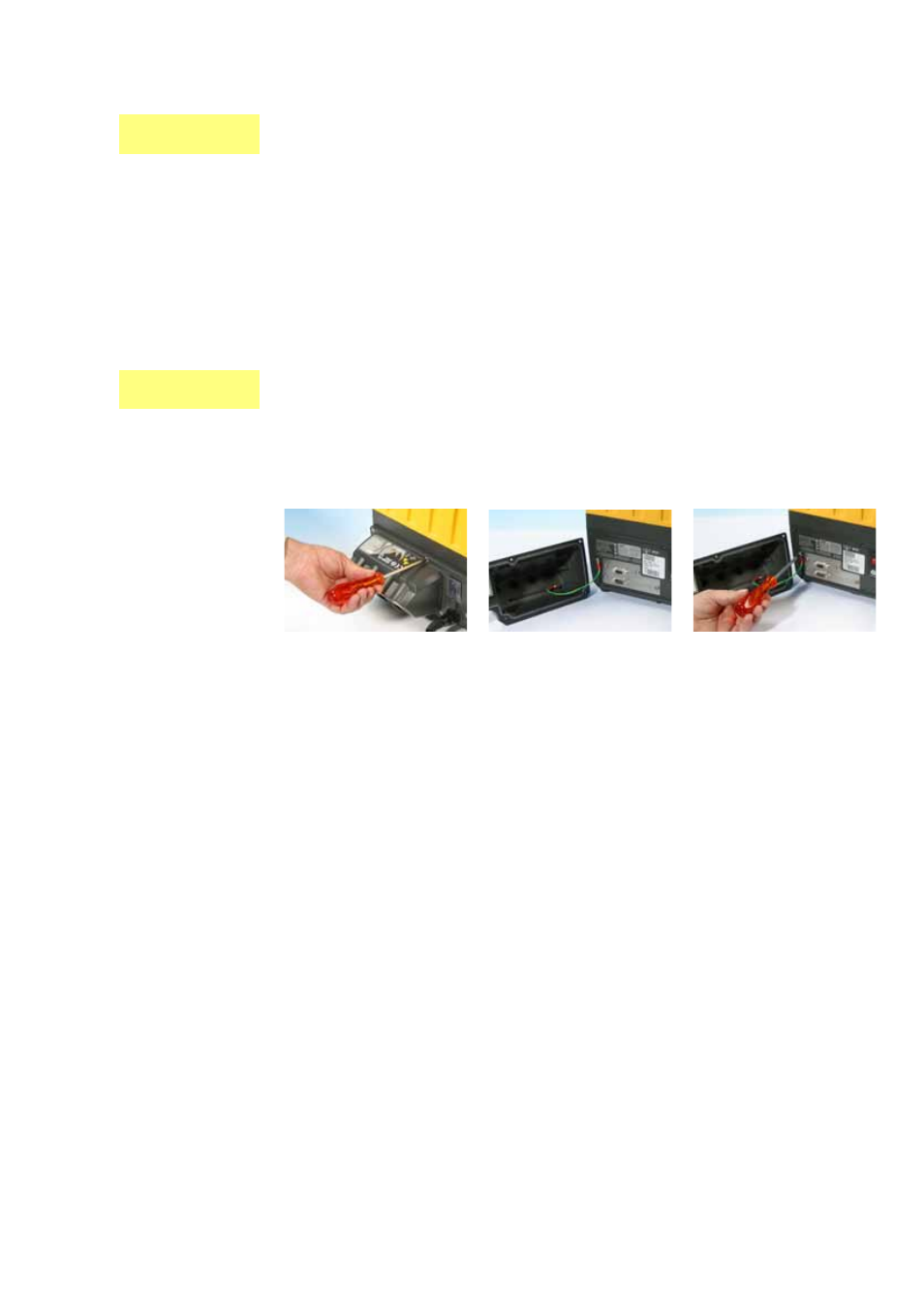

Ausbauen des wasserdichten Moduls 620N:
Das Modul ist auf der Rückseite der Antriebseinheit mit sechs
M5x12-Pozidriv-Senkkopfschrauben aus Edelstahl befestigt.
l Drehen Sie die sechs Schrauben (die Schraube oben in der Mitte als letzte)
mit einem passenden Pozidriv-Schraubendreher heraus. Nachdem Sie alle
Schrauben herausgedreht haben, kann der Dichtungsstreifen das Modul aber
immer noch am Antrieb halten. Ist dies der Fall, schlagen Sie leicht gegen das
Modul, bis es sich vom Antrieb löst. Verwenden Sie keinesfalls Werkzeuge, um
das Modul vom Antrieb zu hebeln.
22 PROFIBUS –
Netzwerksteuerungs - und
Leckerkennungsgerätverkabelung
Die Pumpe wird über die 9-poligen D-Steckverbinder auf der Pumpenrückseite mit
anderen Geräten verbunden. Die D-Steckverbinder von IP66-Modellen sind am
wasserdichten Modul. Das Modul muss entfernt und danach wieder montiert wer-
den, um diese Vorgänge zu ermöglichen.
Bp
