Ausbauen des Pumpenkopfs 620L

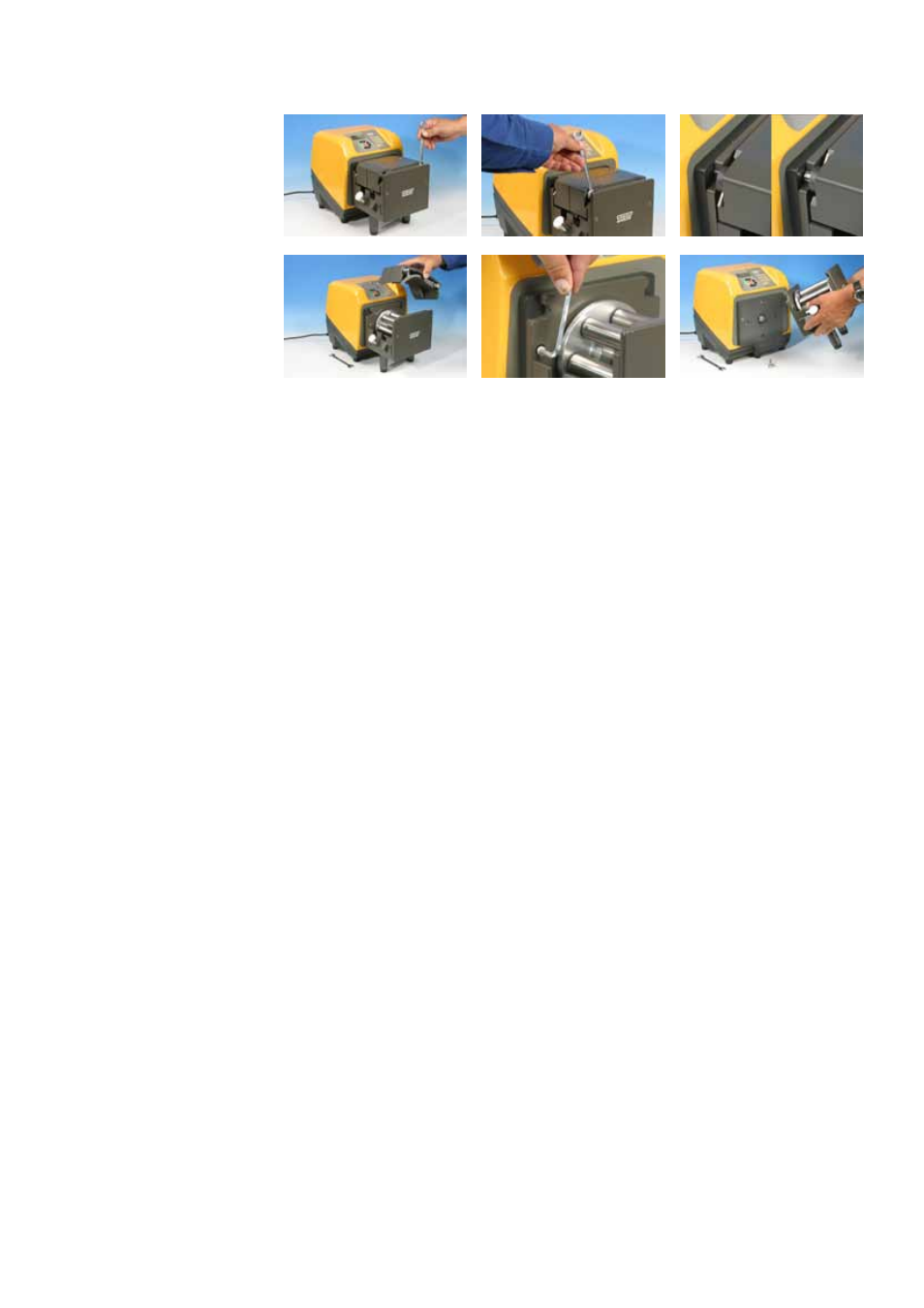

l Zum Ausbauen des Pumpenkopfs muss zuerst das Schlauchbett entfernt
werden. Das Schlauchbett ist mit Nocken links und rechts am Pumpenkopf
befestigt. Wo die Nockenwellen auf der Vorderseite des Pumpenkopfes
sichtbar sind, weisen sie eine gefräste Abflachung zum Ansetzen eines
Schraubenschlüssels auf. Benutzen Sie den mitgelieferten Schraubenschlüssel
mit SW 10 mm (oder 3/8 Zoll) zum Drehen der rechten Nockenwelle um
180 Grad entgegen dem Uhrzeigersinn und der linken Nockenwelle um 180
Grad im Uhrzeigersinn. Die jeweilige Position der Nockendrehanschläge gibt an,
wann sie ganz geschlossen (drittes Bild, links) und offen (rechts) sind. Heben
Sie das Schlauchbett ab.
l Der Pumpenkopf wird mit zwei M6-Schrauben an der schwarzen Adapterplatte
befestigt. Drehen Sie sie mit einem 5-mm-Inbusschlüssel heraus. Heben Sie
den Pumpenkopf ab.
Normalerweise muss die Adapterplatte nicht entfernt werden. Zur Reinigung muss
sie jedoch entfernt werden:
l Die Adapterplatte ist mit vier M6-Schrauben am Antrieb befestigt. Drehen Sie
sie mit einem geeigneten Schraubendreher heraus. Heben Sie die Adapterplatte
ab. Nach erfolgter Reinigung wird sie auf dieselbe Weise wieder eingebaut und
befestigt.
Einbauen des Pumpenkopfs 620L
l Reinigen und schmieren Sie den vorstehenden Mitnehmer der Antriebswelle.
Positionieren Sie den gereinigten Pumpenkopf so, dass er in den
Antriebswellenmitnehmer eingreift. Benutzen Sie zwei M6-Schrauben zum
Befestigen des Pumpenkopfs an der Adapterplatte.
l Zum Neupositionieren des Schlauchbetts werden die obigen Anweisungen
umgekehrt.
